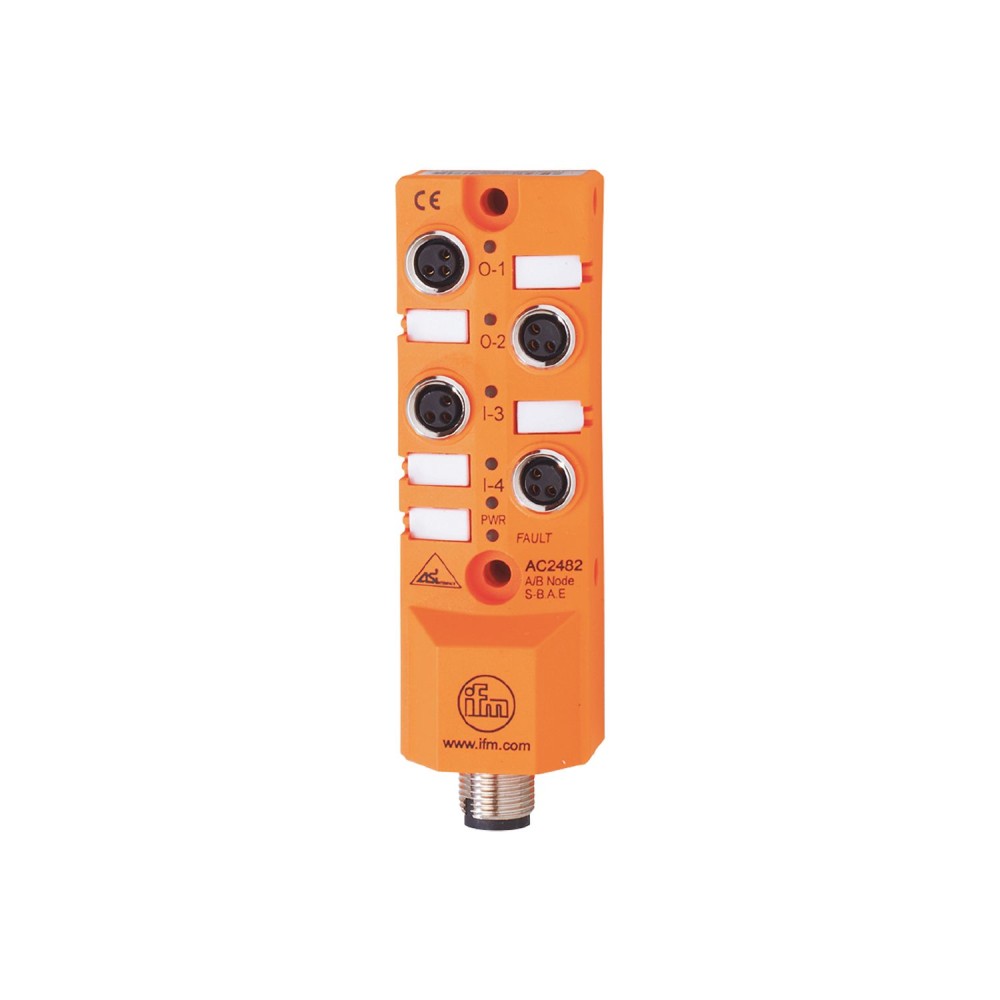

Модуль AS-Interface CompactLine IFM CompactM8 2DI 2DO AC2482

Код товара: 190882

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулAC2482

Код производителяCompactM8 2DI 2DO

Все характеристики

Описание

Простота монтажа и подключения, высокая устойчивость к ударам и вибрации благодаря полной герметизации, хорошо видимые мощные светодиоды для индикации работы, функций и ошибок, высокий класс защиты для жестких промышленных условий, механический упор для защиты уплотнительного кольца от разрушения

Характеристики Модуль AS-Interface CompactLine IFM CompactM8 2DI 2DO AC2482

Основные характеристики

MTTF[лет]	261
Аксессуары (опционально)	Защитный колпачок: M8, E73005 Разъем для плоского кабеля с прорезанной изоляцией: 1 м, круглый кабель, E70582 Разъем для плоского кабеля с прорезанной изоляцией: M12, E70096 Адаптер для DIN-рейки: E73006
Артикул	AC2482
версия AS-i	2.11, 3.0
Вес[г]	111
Входная цепь цифровых входов	PNP, (тип 2 согласно IEC 61131-2)
Высокий уровень переключения [В]	>, 11
Выходы питания привода	AS-i
Диапазон напряжения постоянного тока[В]	18...30
Жилье	прямоугольный
Замечания	Не подключайте ни одну из следующих точек к внешнему потенциалу: I-, I+, I1, I2. Соединения электрически соединены с помощью кабеля AS-i.
Защита	IP 65, IP 67, IP 68
Защита от короткого замыкания	да
Идентификационный код AS-i[шестнадцатеричный]	АЕ
Интегрированный сторожевой таймер	да
Источник питания[В]	18...30, (DC)
Код производителя	CompactM8 2DI 2DO
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 2, Количество цифровых выходов: 2
Количество цифровых входов	2
Количество цифровых выходов	2
Конфигурация ввода-вывода AS-i[шестнадцатеричное]	Б
Макс. высота над уровнем моря[м]	2000
Макс. общий номинальный ток входов [мА]	180, (токовая нагрузка для всех входов и выходов: 180 мА)
Макс. относительная влажность воздуха[%]	90, (без конденсации)
Макс. потребление тока от AS-i[мА]	230
Макс. токовая нагрузка на выход [мА]	180, (токовая нагрузка для всех входов и выходов: 180 мА)
Мастер-профиль AS-i	M2, M3, M4
Материалы	ПБТ
Модульное подключение	M12
Назначение битов данных	бит данныхD0D1D2D3вход--34гнездо--I-3I-4контакт--44Выход12--гнездоO-1O-2--контакт44--
Назначение битов параметров	Параметр битаОбозначениеP0не используетсяP1индикация неисправности периферийного устройства: 1активировано/ 0деактивированоP2не используетсяP3не используется
Одобрение UL	блок питанияКласс 2
Отображать	светодиод состояния переключения, желтый I1...I2, O1...O2, светодиод работы, зеленый AS-i, светодиод ошибок, красный
Питание датчиков входов	AS-i
Поставляемые товары	ЭтикеткиЗащитные колпачки: 2
Приложение	полевая установка
Профиль AS-i	СБ.АЕ
Рабочее напряжение[В]	26.5...31.6 DC
Размеры[мм]	90.5 x 30 x 23.5
Расширенный режим адресации	да
сертификат AS-i	100901
Температура окружающей среды[°C]	-25...60
Температура хранения[°C]	-25...60
Тип крепления	монтаж объединительной платы
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	нет
ЭМС	EN 62026-2EN 50581
