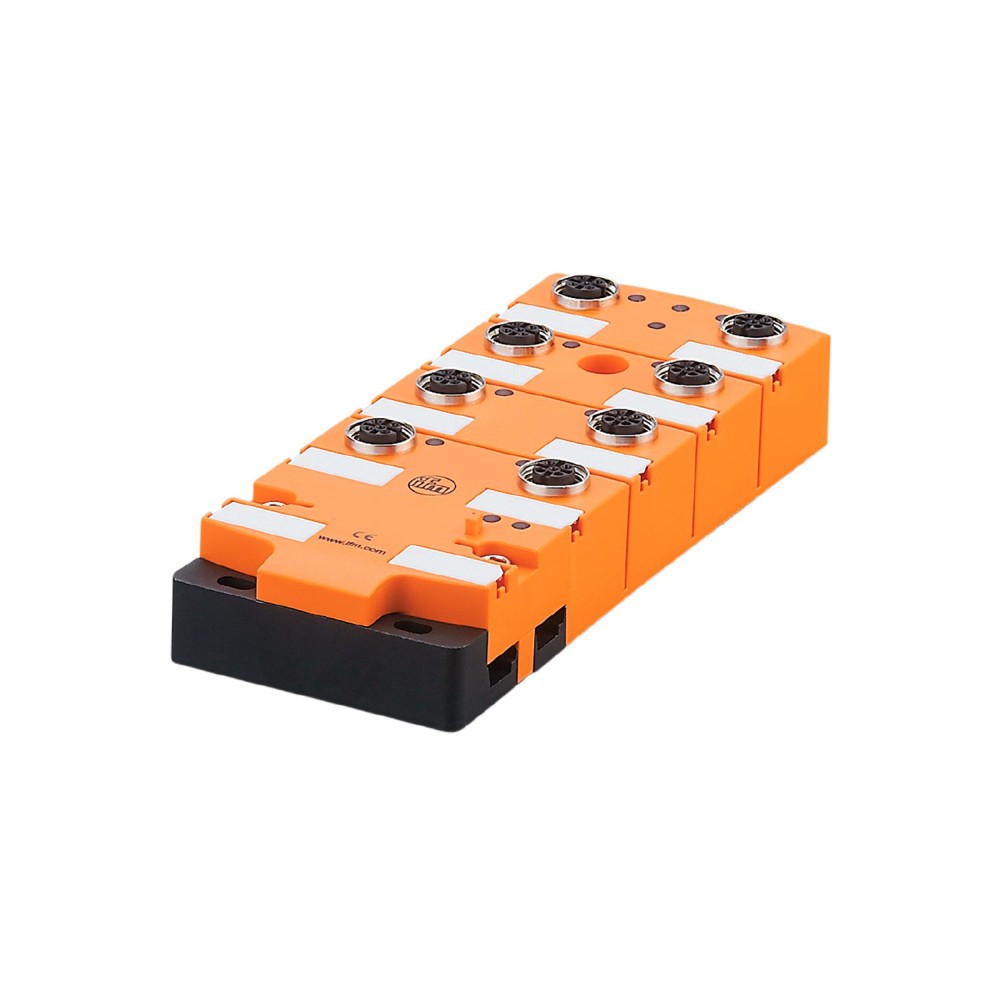

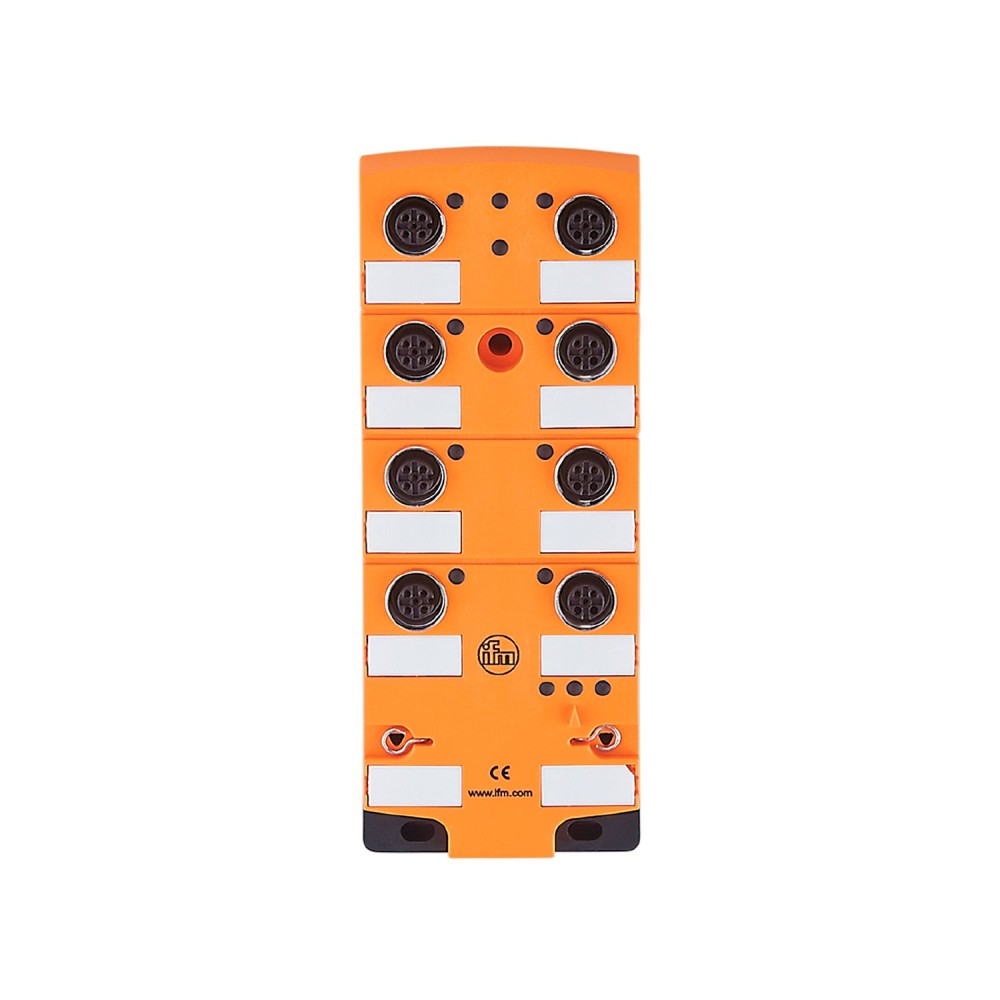

Модуль AS-Interface CompactLine IFM CompactM12 4 DI-Y 4DO no IR AC2479

Код товара: 190871

IFM Производитель

29 220 ₽

Быстрый заказ

Характеристики

Код производителяAC2479

АртикулAC2479

Код производителяCompactM12 4 DI-Y 4DO no IR

Все характеристики

Характеристики Модуль AS-Interface CompactLine IFM CompactM12 4 DI-Y 4DO no IR AC2479

Основные характеристики

MTTF[лет]	194
Аксессуары (опционально)	Втулка из нержавеющей стали, для установки в условиях высоких механических нагрузок, E70402
Артикул	AC2479
версия ASi	2.11, 3.0
Вес	361
Влажность воздуха	90, (без конденсации)
Входная цепь цифровых входов	PNP, (тип 2 согласно IEC 61131-2)
Входной ток	6...10 мА
Высокий уровень переключения [В]	>, 11
Выходы питания привода	К
Габариты	152 x 60 x 27 мм
Диапазон напряжения постоянного тока[В]	10...30, (AUX)
Дополнительное напряжение питания[В]	10...30 DC, (AUX)
Замечания	Не подключайте ни одну из следующих точек к внешнему потенциалу: I-, I+, I1, I2, I3, I4. Соединения электрически соединены с помощью кабеля AS-i.
Защита	IP 67
Защита от короткого замыкания	да
Идентификационный код ASi[шестнадцатеричный]	ФЕ
Интегрированный сторожевой таймер	да
Источник питания[В]	20...30, (DC)
Код производителя	CompactM12 4 DI-Y 4DO no IR
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 4, Количество цифровых выходов: 4
Количество цифровых входов	4
Количество цифровых выходов	4
Конфигурация вводавывода ASi[шестнадцатеричное]	7
Макс. высота над уровнем моря[м]	2000
Макс. общий номинальный ток входов [мА]	200
Макс. общий ток нагрузки [А]	4
Макс. общий ток нагрузки на выходах [А]	4
Макс. токовая нагрузка на выход [мА]	2000, (категория применения DC-13 (управление электромагнитами): 20 Вт (МЭК 60947-5-1))
Максимальное потребление тока от ASi[мА]	250
Максимальное потребление тока от дополнительного источника питания [мА]	4000, (AUX)
Мастерпрофиль ASi	M2, M3, M4
Материалы	PA, гнездо: латунь никелированная, резьбовые вставки в нижней части: латунь никелированная, уплотнительное кольцо: FKM, прокалывающие контакты: CuSn6 никелированные и луженые
Модульное подключение	Плоские кабели
Назначение битов данных	data bitD0D1D2D3input1234socketI-1/2I-1/2 / I-2I-3/4I-3/4 / I-4pin42 442 4Output1234socketO-1O-2O-3O-4pin4444
Низкий входной ток [мА]	0...2
Ограничение входного тока [мА]	15
Одобрение UL	блок питанияКласс 2
Отображать	Светодиод состояния переключения, желтый, I1...I4, O1...O4, светодиод работы, зеленый, AS-i, светодиод ошибок AUX, красный
Питание датчиков входов	AS-i
Профиль ASi	S-7.F.E
Рабочее напряжение[В]	26.5...31.6 DC
Расширенный режим адресации	нет
Связь	Разъем: M12, кодировка: A
Схема	ПНП
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-25...80
Тип крепления	Возможность прямого подключения плоских кабелей AS-i, монтаж на объединительной плате
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 61000-6-2EN 61000-6-3EN 62026-2EN 50581
