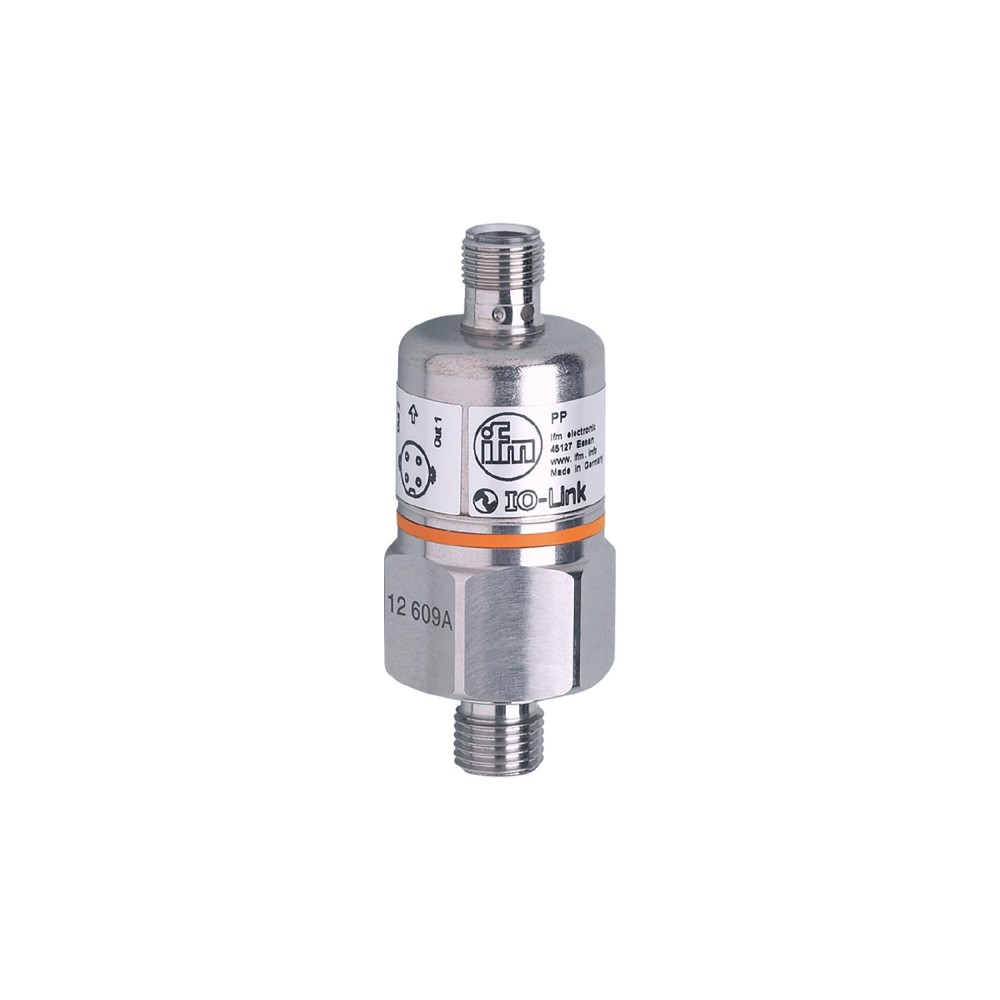

Реле давления с керамической измерительной ячейкой IFM PP-010-RBG14-QFPKG/US/ /V PP7554

Код товара: 190611

IFM Производитель

30 225 ₽

Быстрый заказ

Характеристики

Код производителяPP7554

АртикулPP7554

Код производителяPP-010-RBG14-QFPKG/US/ /V

Все характеристики

IFM PP7554 дополнительные характеристики

Описание

Прочная конструкция для использования в жестких промышленных условиях. Два коммутационных выхода, один из которых может быть настроен как диагностический. Высокая устойчивость к ударам и вибрации. Срок службы более 100 миллионов циклов давления.

Характеристики Реле давления с керамической измерительной ячейкой IFM PP-010-RBG14-QFPKG/US/ /V PP7554

Основные характеристики

MTTF[лет]	310
Аналоговые данные процесса	1
Артикул	PP7554
В шагах от	0.05 bar1 psi0.005 MPa
Вес	226
Время задержки включения [с]	0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 30 / L = 79.5
Диапазон измерения	-1...10 bar-14.5...145 psi-100...1000 kPa-0.1...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,1, (per year)
Заводские настройки	SP1 = 2,50 барP1 = 2,30 барSP2 = 7,50 барP2 = 7,30 барOUT1 = HnoOUT2 = Hno
Замечания	в соответствии с UL: «ограниченное напряжение» с защитой от сверхтоков в соответствии с UL508
Защита	IP 68, (7 дней / глубина воды 1 м / 0,1 бар)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP в шагах[с]	0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PP-010-RBG14-QFPKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (304/1.4301), FKM, EPDM/X, PA
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	150 бар 2175 фунтов на кв. дюйм 15 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	75 бар 1087 фунтов на кв. дюйм 7,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	работа2 x светодиода, зеленыйсостояние переключения2 x светодиода, желтый
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault6
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 45
Рабочее напряжение[В]	9,6...36 постоянного тока, (режим связи: 18...32)
Ревизия IOLink	1.0
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...85
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-0.95...9.95 bar-14...144 psi-0.095...0.995 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 60068-2-27 / DIN IEC 60068-2-291000 gDIN EN 61373category 3
Уставка SP	-0.9...10 bar-13...145 psi-0.09...1 MPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)DIN EN 60068-2-6414 gDIN EN 61373category 2
Частота переключения постоянного тока [Гц]	170
Электрическое проектирование	ПНП
ЭМС	помехоустойчивостьEN 61000-6-2EN 61000-4-2 ESDконтактный разряд 4 кВ / воздушный разряд 15 кВEN 61000-4-3 ВЧ-излучение 20 В/мEN 61000-4-4 Импульсный зажим 4 кВEN 61000-4-5 Импульсное напряжениепитание 0,5 кВ / сигнал 1 кВ для блоков постоянного токаEN 61000-4-6 ВЧ-проводимость 10 Впомехоустойчивость в соответствии с автомобильной директивой 1995/54/EC / 04/104EG / 05/83/EGИспытание поглощающей камеры по ISO 11452-2:80 В/мEN 50155Класс T3, C1, S1
