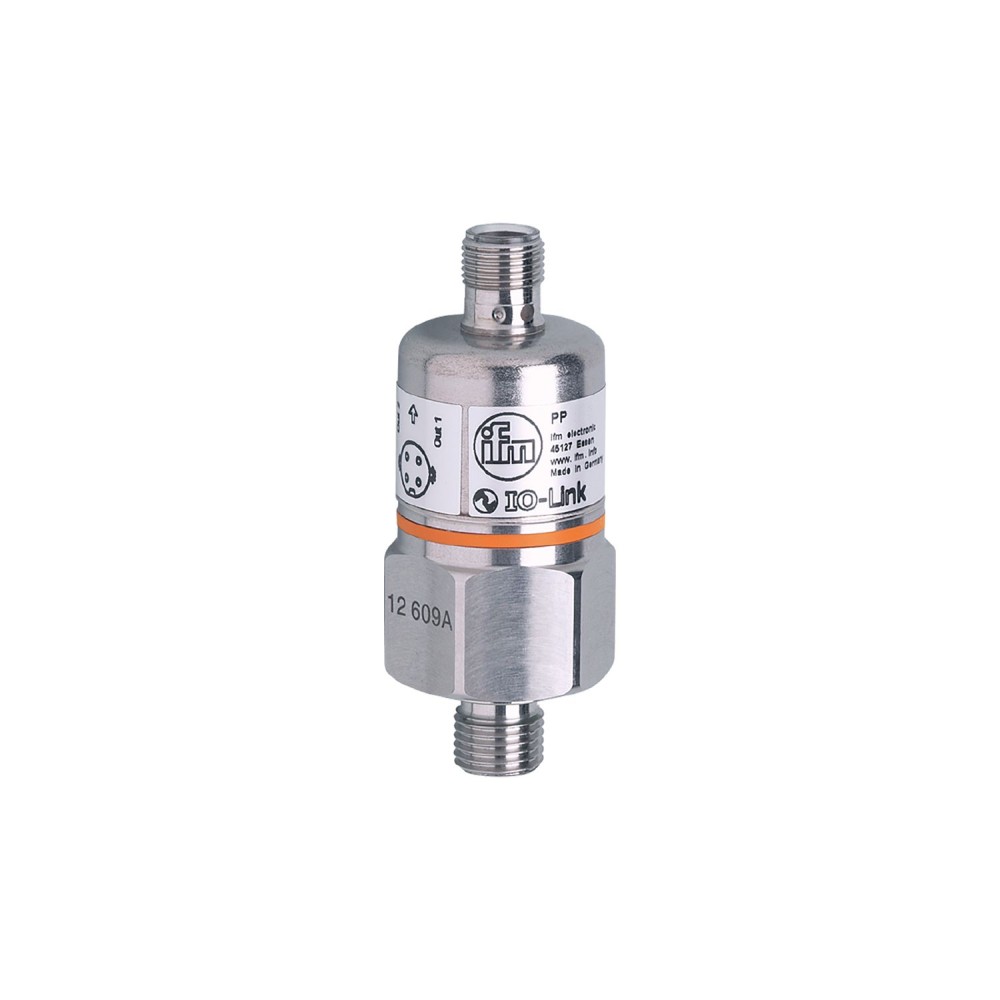

Реле давления с керамической измерительной ячейкой IFM PP-025-RBG14-QFPKG/US/ /V PP7553

Код товара: 190610

IFM Производитель

30 226 ₽

Быстрый заказ

Характеристики

Код производителяPP7553

АртикулPP7553

Код производителяPP-025-RBG14-QFPKG/US/ /V

Все характеристики

IFM PP7553 дополнительные характеристики

Описание

Реле давления IFM PP7553 с керамической измерительной ячейкой

Реле давления IFM PP7553 (артикул PP-025-RBG14-QFPKG/US/ /V) представляет собой устройство для измерения и контроля давления в промышленных системах, оснащенное прочной керамической измерительной ячейкой. Оно предназначено для работы в жестких условиях эксплуатации и обеспечивает надежный мониторинг жидких и газообразных сред.

Основные технические характеристики

Реле давления IFM PP7553 обладает рядом ключевых характеристик, определяющих его функциональность и область применения:

Диапазон измерения.Устройство обеспечивает измерение давления в диапазоне от 0 до 25 бар (0... 363 psi или 0... 2. 5 МПа). Этот широкий диапазон позволяет применять реле в различных промышленных процессах, где требуется контроль среднего и высокого давления.
Тип измерительной ячейки.В реле используется керамическая измерительная ячейка. Керамика известна своей высокой химической стойкостью и устойчивостью к абразивному износу, что увеличивает срок службы датчика при контакте с агрессивными или загрязненными средами.
Выходные сигналы и коммуникация.Реле оснащено двумя коммутационными выходами, один из которых может быть настроен как диагностический. Поддержка интерфейса IO-Link обеспечивает гибкость в настройке параметров и передаче данных, что упрощает интеграцию в современные системы автоматизации.
Степень защиты и механическая прочность.Устройство имеет степень защиты IP68, что гарантирует его работоспособность при погружении в воду на длительное время. Высокая устойчивость к ударам и вибрации, соответствующая стандартам DIN IEC 60068-2-27 и DIN IEC 60068-2-6, а также заявленный срок службы более 100 миллионов циклов давления, подтверждают его надежность в тяжелых промышленных условиях.
Точность и долговременная стабильность.Точность точки переключения составляет менее ± 0, 5% от диапазона измерения, а долговременная стабильность не превышает ± 0, 1% от диапазона в год. Эти параметры обеспечивают высокую точность измерений и надежность показаний на протяжении всего срока эксплуатации.

Преимущества

Повышенная надежность и долговечность.Применение керамической измерительной ячейки в сочетании с высокой устойчивостью к механическим воздействиям и длительным сроком службы обеспечивает стабильную работу в сложных условиях.
Гибкость применения.Два конфигурируемых коммутационных выхода и поддержка IO-Link позволяют адаптировать реле к специфическим требованиям различных систем управления и контроля.
Высокая точность измерений.Малое отклонение гистерезиса, высокая повторяемость и отличная долговременная стабильность гарантируют прецизионный контроль давления, что критически важно для процессов, требующих точного регулирования.

Характеристики Реле давления с керамической измерительной ячейкой IFM PP-025-RBG14-QFPKG/US/ /V PP7553

Основные характеристики

MTTF[лет]	310
Аналоговые данные процесса	1
Артикул	PP7553
В шагах от	0,1 бар2 фунт/кв. дюйм0,01 МПа
Вес	226.5
Время задержки включения [с]	0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...25 bar0...363 psi0...2.5 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,1, (per year)
Заводские настройки	SP1 = 6,3 барP1 = 5,8 барSP2 = 18,8 барP2 = 18,3 барOUT1 = HnoOUT2 = Hno
Замечания	в соответствии с UL: «ограниченное напряжение» с защитой от сверхтоков в соответствии с UL508
Защита	IP 68, (7 дней / глубина воды 1 м / 0,1 бар)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP в шагах[с]	0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PP-025-RBG14-QFPKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (304/1.4301), FKM, EPDM/X, PA
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	350 бар 5075 фунтов на кв. дюйм 35 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	150 бар 2175 фунтов на кв. дюйм 15 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	работа2 x светодиода, зеленыйсостояние переключения2 x светодиода, желтый
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault5
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 45
Рабочее напряжение[В]	9,6...36 постоянного тока, (режим связи: 18...32)
Ревизия IOLink	1.0
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...85
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.1...24.9 bar2...360 psi0.01...2.49 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 60068-2-27 / DIN IEC 60068-2-291000 gDIN EN 61373category 3
Уставка SP	0.2...25 bar4...362 psi0.02...2.5 MPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)DIN EN 60068-2-6414 gDIN EN 61373category 2
Частота переключения постоянного тока [Гц]	170
Электрическое проектирование	ПНП
ЭМС	помехоустойчивостьEN 61000-6-2EN 61000-4-2 ESDконтактный разряд 4 кВ / воздушный разряд 15 кВEN 61000-4-3 ВЧ-излучение 20 В/мEN 61000-4-4 Импульсный зажим 4 кВEN 61000-4-5 Импульсное напряжениепитание 0,5 кВ / сигнал 1 кВ для блоков постоянного токаEN 61000-4-6 ВЧ-проводимость 10 Впомехоустойчивость в соответствии с автомобильной директивой 1995/54/EC / 04/104EG / 05/83/EGИспытание поглощающей камеры по ISO 11452-2:80 В/мEN 50155Класс T3, C1, S1
