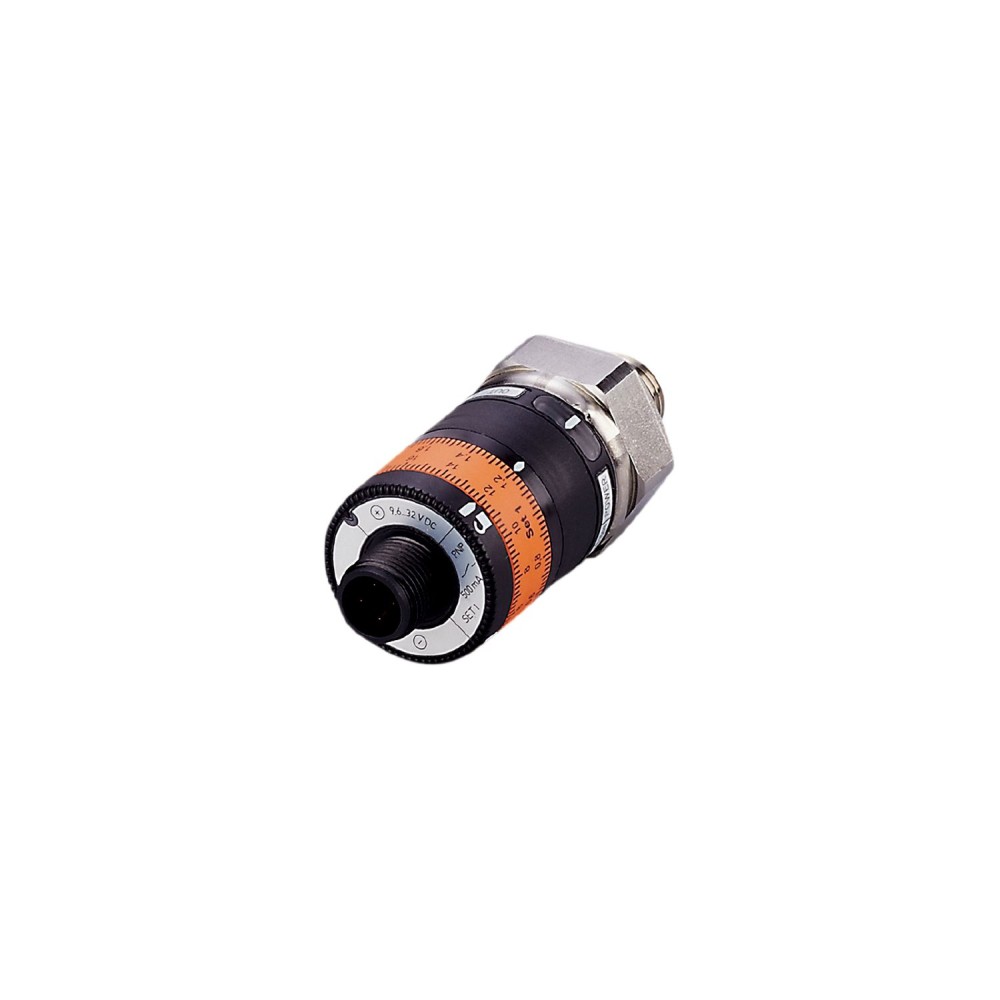

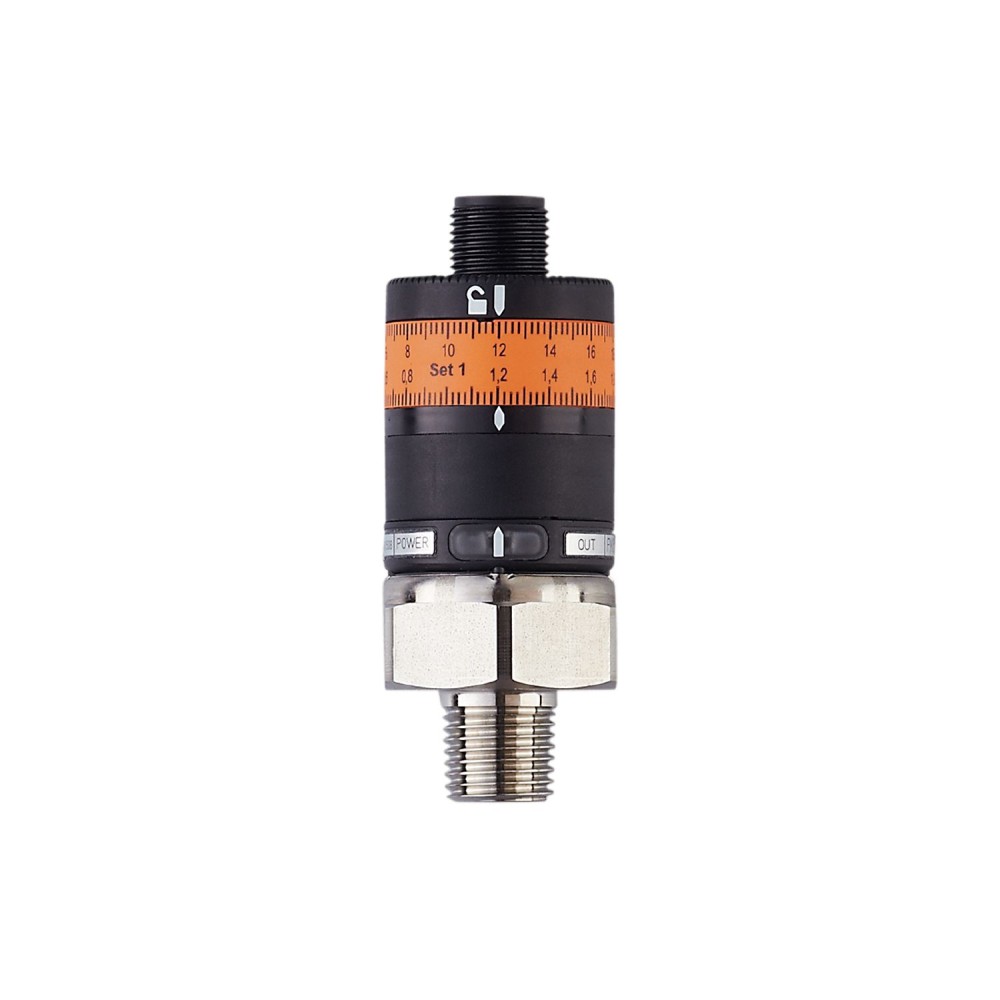

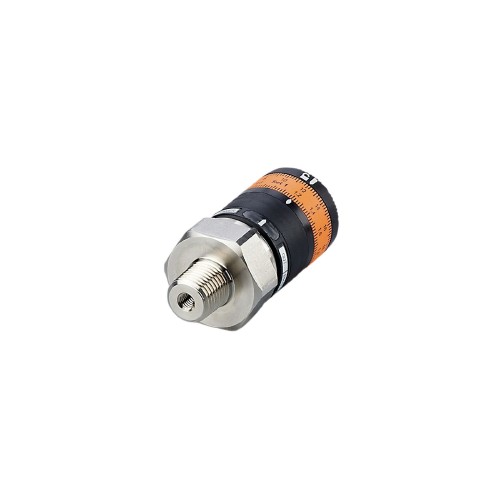

Реле давления IFM PK-025-SFR14-PSPKG/US/ /W PK5723

Код товара: 190605

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPK5723

Код производителяPK-025-SFR14-PSPKG/US/ /W

Все характеристики

IFM PK5723 дополнительные характеристики

Описание

Простая настройка точки переключения с помощью регулировочного кольца. Высокая долговременная стабильность благодаря прочной измерительной ячейке из нержавеющей стали с высоким допустимым давлением. Механическая блокировка предотвращает непреднамеренное изменение точки переключения. Срок службы более 50 миллионов циклов изменения давления. Для использования в гидравлике, пневматике, кондиционировании воздуха и холодильной технике.

Характеристики Реле давления IFM PK-025-SFR14-PSPKG/US/ /W PK5723

Основные характеристики

MTTF[лет]	771
Артикул	PK5723
Вес[г]	96
Выходная функция	нормально открытый
Выходной сигнал	сигнал переключения
Гистерезис	0.5 bar0.05 MPa
Диапазон измерения	0...25 bar0...2.5 MPa
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Жилье	цилиндрический
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PK-025-SFR14-PSPKG/US/ /W
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1
Количество цифровых выходов	1
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	ПБТ, ПК, ФКМ, нержавеющая сталь (316L/1.4404)
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404)
Мин. разрывное давление	500 бар50 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	50 миллионов
Момент затяжки [Нм]	25, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	60 бар6 МПа
Общее количество выходов	1
Отклонение характеристик [% от конечного значения]	&, lt, ± 1,5 (BFSL) / &, lt, ± 2,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = настройка предельного значения)
Отображать	светодиод работы, зеленый, светодиод состояния переключения, желтый
Повторяемость[% от конечного значения]	&, lt, ± 0,5, (при колебаниях температуры &, lt, 10 К)
Постоянный номинальный ток коммутационного выхода DC[мА]	500
Потребляемый ток [мА]	<, 25
Приложение	для промышленного применения
Рабочее напряжение[В]	9,6...32 постоянного тока, (два SELV/PELV)
Размеры[мм]	Ø 27 / L = 70.6
Регулировка точки переключения	установочное кольцо
Связь	Разъем: 1 x M12, кодировка: A
СМИ	жидкости и газы
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Температурный дрейф на 10 К	<, ± 0.5
Технологическое соединение	резьбовое соединение R 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точность точки переключения [% от конечного значения]	&, lt, ± 2,5, (Точность установки)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	0.75...25 bar0.075...2.5 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	100
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
