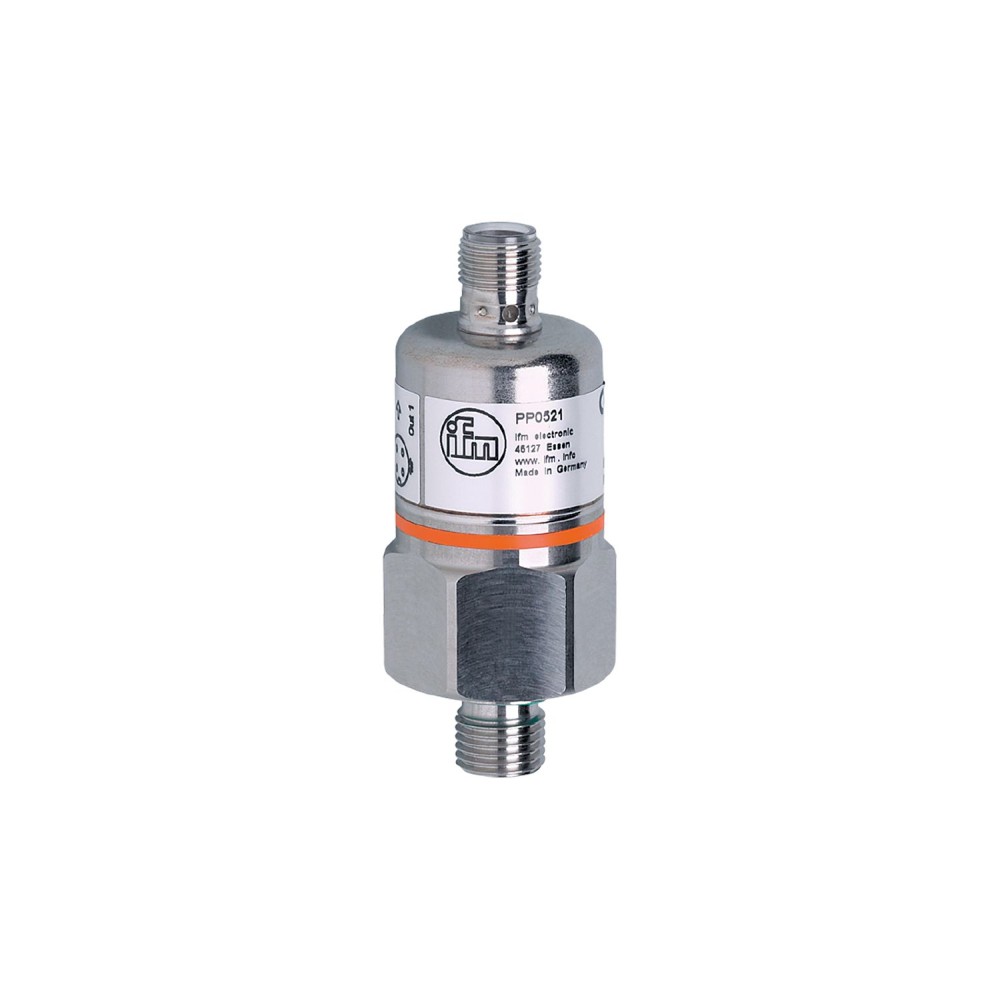

Реле давления с керамической измерительной ячейкой IFM PP-250-SBG14-QFNKG/US/ /V PP0521

Код товара: 190604

IFM Производитель

30 225 ₽

Быстрый заказ

Характеристики

Код производителяPP0521

АртикулPP0521

Код производителяPP-250-SBG14-QFNKG/US/ /V

Все характеристики

IFM PP0521 дополнительные характеристики

Описание

Прочная конструкция для использования в жестких промышленных условиях. Два коммутационных выхода, один из которых может быть настроен как диагностический. Высокая устойчивость к ударам и вибрации. Срок службы более 100 миллионов циклов давления.

Характеристики Реле давления с керамической измерительной ячейкой IFM PP-250-SBG14-QFNKG/US/ /V PP0521

Основные характеристики

MTTF[лет]	307
Артикул	PP0521
В шагах от	1 бар 20 фунтов на кв. дюйм 0,1 МПа
Вес	226
Время задержки включения [с]	0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	сигнал переключения
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...250 bar0...3625 psi0...25 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,1, (per year)
Заводские настройки	SP1 = 63 барP1 = 58 барSP2 = 188 барP2 = 183 барOUT1 = HnoOUT2 = Hno
Защита	IP 68, (7 дней / глубина воды 1 м / 0,1 бар)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP в шагах[с]	0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PP-250-SBG14-QFNKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (304/1.4301), FKM, EPDM/X, PA
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	850 bar12300 psi85 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	400 бар5800 фунтов на кв. дюйм40 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J010
Отклонение гистерезиса [% от диапазона]	<, ± 0,1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	работа2 x светодиода, зеленыйсостояние переключения2 x светодиода, желтый
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 45
Рабочее напряжение[В]	9,6...36 постоянного тока, (режим связи: 18...32)
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...85
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	1...249 bar20...3600 psi0.1...24.9 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Ударопрочность	DIN IEC 60068-2-27 / DIN IEC 60068-2-291000 gDIN EN 61373category 3
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Уставка SP	2...250 bar40...3620 psi0.2...25 MPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)DIN EN 60068-2-6414 gDIN EN 61373category 2
Частота переключения постоянного тока [Гц]	170
Электрическое проектирование	НПН
ЭМС	ИммунитетEN 61000-6-2EN 61000-4-2 ESD4 кВ контактный разряд / 15 кВ воздушный разрядEN 61000-4-3 ВЧ-излучение20 В/мEN 61000-4-4 Импульсный контактный зажим4 кВEN 61000-4-5 Импульсный токпитание0,5 кВ / сигнал 1 кВ для блоков постоянного токаEN 61000-4-6 ВЧ проводимость30 В
