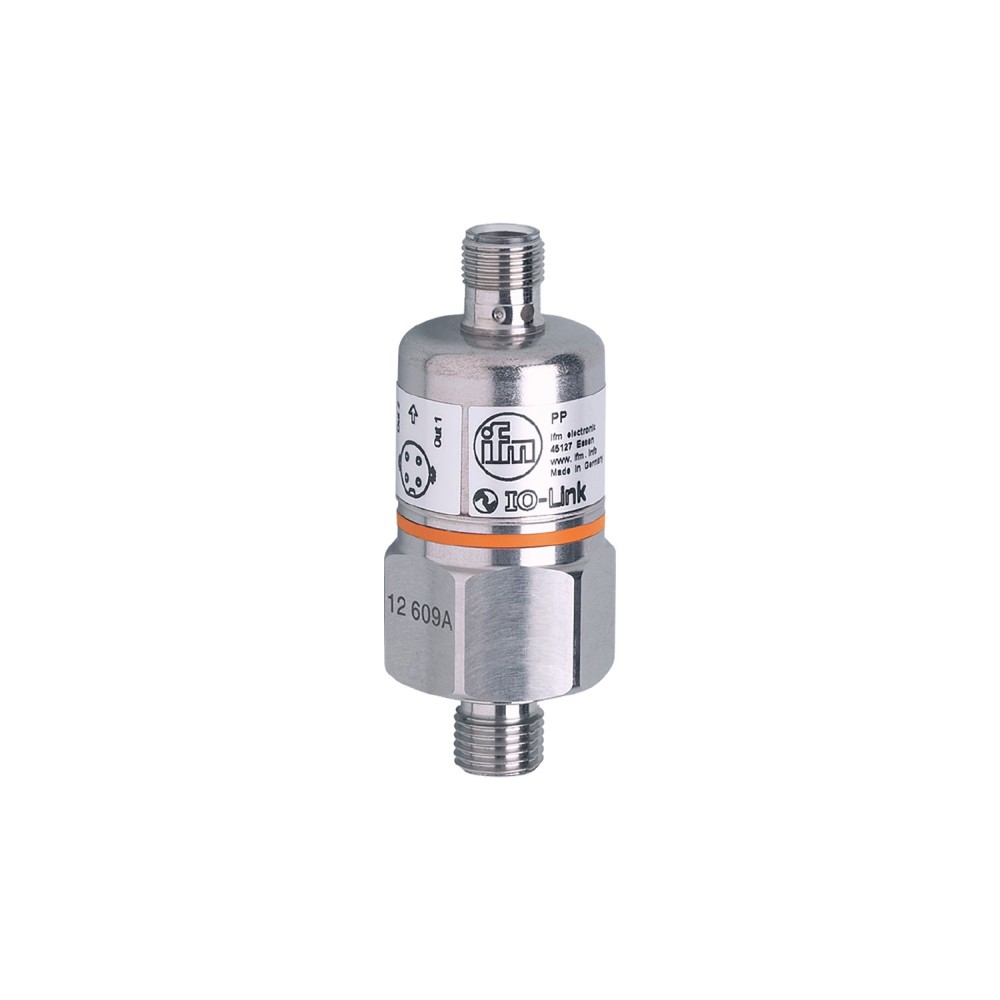

Реле давления с керамической измерительной ячейкой IFM PP-100-SBG14-QFPKG/US/ /V PP002E

Код товара: 190601

IFM Производитель

33 913 ₽

Быстрый заказ

Характеристики

Код производителяPP002E

АртикулPP002E

Код производителяPP-100-SBG14-QFPKG/US/ /V

Все характеристики

IFM PP002E дополнительные характеристики

Описание

Реле давления IFM PP-100-SBG14-QFPKG/US/ /V (артикул PP002E) предназначено для точного мониторинга и контроля давления в промышленных системах. Устройство разработано для использования в условиях, требующих высокой надежности и устойчивости к внешним воздействиям.

Основные технические характеристики

Диапазон измерения и точность:Реле обеспечивает измерение давления в диапазоне от 0 до 100 бар. Точность точки переключения составляет менее ± 0, 5 % от полного диапазона, что гарантирует высокую прецизионность контроля технологических процессов.
Керамическая измерительная ячейка и материалы:В конструкции используется керамическая измерительная ячейка, что обеспечивает высокую стойкость к агрессивным средам и долгосрочную стабильность измерений. Смачиваемые части выполнены из нержавеющей стали (303/1. 4305) и FKM, что расширяет область применения устройства с различными типами жидкостей и газов.
Выходные сигналы и интерфейс:Устройство оснащено двумя цифровыми выходами с электрическим исполнением PNP, один из которых может быть настроен как диагностический. Поддержка интерфейса IO-Link обеспечивает гибкую интеграцию в современные системы автоматизации и упрощает параметрирование.
Защита и устойчивость к внешним воздействиям:Реле обладает степенью защиты IP 68, что позволяет использовать его в условиях повышенной влажности и запыленности. Высокая устойчивость к ударам (до 1000 g) и вибрации (до 20 g в диапазоне 10-2000 Гц) делает его пригодным для эксплуатации в мобильных машинах и других условиях с интенсивными механическими нагрузками. Диапазон рабочей температуры среды составляет от -25 до 90 °C.

Преимущества

Высокая надежность в сложных условиях:Степень защиты IP 68 и устойчивость к ударам и вибрации обеспечивают стабильную работу реле в жестких промышленных и мобильных условиях.
Прецизионное измерение:Керамическая измерительная ячейка и высокая точность точки переключения гарантируют достоверность данных и эффективный контроль давления.
Гибкость интеграции и диагностики:Два конфигурируемых коммутационных выхода и поддержка IO-Link упрощают подключение и настройку, а также позволяют использовать диагностические функции для повышения эксплуатационной надежности.

Характеристики Реле давления с керамической измерительной ячейкой IFM PP-100-SBG14-QFPKG/US/ /V PP002E

Основные характеристики

MTTF[лет]	310
Аналоговые данные процесса	1
Артикул	PP002E
В шагах от	0,5 бар 10 фунтов на кв. дюйм 0,05 МПа
Вес	226
Время задержки включения [с]	0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...100 bar0...1450 psi0...10 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,1, (per year)
Заводские настройки	SP1 = 25,0 барP1 = 23,0 барSP2 = 75,0 барP2 = 73,0 барOUT1 = HnoOUT2 = Hno
Замечания	в соответствии с UL: «ограниченное напряжение» с защитой от сверхтоков в соответствии с UL508
Защита	IP 68, (7 дней / глубина воды 1 м / 0,1 бар)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP в шагах[с]	0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PP-100-SBG14-QFPKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (304/1.4301), FKM, EPDM/X, PA
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	650 бар9400 фунтов на кв. дюйм65 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	300 бар 4350 фунтов на кв. дюйм 30 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	работа2 x светодиода, зеленыйсостояние переключения2 x светодиода, желтый
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault4
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 45
Рабочее напряжение[В]	9,6...36 постоянного тока, (режим связи: 18...32)
Ревизия IOLink	1.0
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...85
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.5...99.5 bar10...1440 psi0.05...9.95 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 60068-2-27 / DIN IEC 60068-2-291000 gDIN EN 61373category 3
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Уставка SP	1...100 bar20...1450 psi0.1...10 MPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)DIN EN 60068-2-6414 gDIN EN 61373category 2
Частота переключения постоянного тока [Гц]	170
Электрическое проектирование	ПНП
ЭМС	помехоустойчивостьEN 61000-6-2EN 61000-4-2 ESDконтактный разряд 4 кВ / воздушный разряд 15 кВEN 61000-4-3 ВЧ-излучение 20 В/мEN 61000-4-4 Импульсный контактный зажим 4 кВEN 61000-4-5 Импульсное напряжениепитание 0,5 кВ / сигнал 1 кВ для блоков постоянного токаEN 61000-4-6 ВЧ-проводимое напряжение 10 ВпомехоустойчивостьECE R 10, Rev. 5испытание поглощающей камеры по ISO 11452-2:80 В/мEN 50155класс T3, C1, S1
