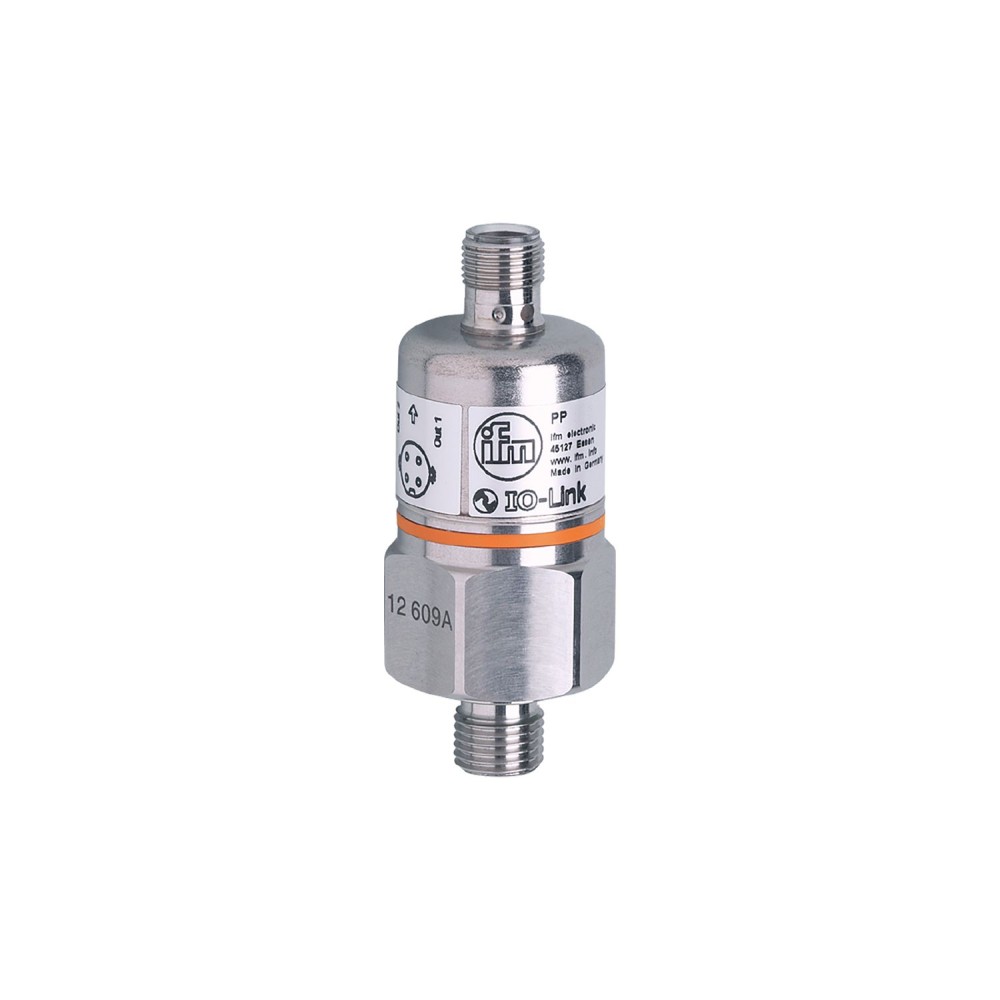

Реле давления с керамической измерительной ячейкой IFM PP-400-SBG14-QFPKG/US/ /V PP000E

Код товара: 190599

IFM Производитель

34 851 ₽

Быстрый заказ

Характеристики

Код производителяPP000E

АртикулPP000E

Код производителяPP-400-SBG14-QFPKG/US/ /V

Все характеристики

IFM PP000E дополнительные характеристики

Описание

Реле давления IFM PP-400-SBG14-QFPKG/US/ /V (артикул PP000E)

Реле давления IFM PP-400-SBG14-QFPKG/US/ /V (артикул PP000E) представляет собой электронный датчик давления с керамической измерительной ячейкой, разработанный для применения в промышленных условиях, включая мобильные машины. Устройство характеризуется высокой надежностью и точностью измерения.

Ключевые технические характеристики

Диапазон измерения:0... 400 бар (0... 5800 psi, 0... 40 МПа). Данный диапазон позволяет использовать реле для мониторинга широкого спектра давлений в различных гидравлических и пневматических системах.
Тип измерительной ячейки:Керамическая. Использование керамической измерительной ячейки обеспечивает высокую долгосрочную стабильность, устойчивость к агрессивным средам и механическим нагрузкам, что критично для длительной и надежной работы.
Выходные сигналы и коммуникации:Два коммутационных выхода и поддержка IO-Link. Два независимых коммутационных выхода обеспечивают гибкость в управлении внешними устройствами, а интерфейс IO-Link позволяет интегрировать реле в современные системы автоматизации для расширенной диагностики и параметрирования.
Надежность и защита:Степень защиты IP 68, высокая устойчивость к ударам и вибрации. Класс защиты IP 68 гарантирует работоспособность устройства при погружении в воду (7 дней / глубина воды 1 м / 0, 1 бар), а подтвержденная устойчивость к ударам (DIN IEC 60068-2-27) и вибрации (DIN IEC 68-2-6) обеспечивает стабильную работу в жестких условиях эксплуатации, в том числе на мобильных машинах.

Преимущества

Долговечность в сложных условиях:Высокая степень защиты IP 68 и устойчивость к механическим воздействиям, таким как удары и вибрация, позволяют эксплуатировать реле в агрессивных и динамичных промышленных средах.
Высокая точность и стабильность:Керамическая измерительная ячейка и низкое отклонение гистерезиса (< ± 0, 1 % от диапазона) обеспечивают точные и повторяемые измерения на протяжении всего срока службы.
Гибкость интеграции:Наличие двух коммутационных выходов и интерфейса IO-Link упрощает подключение реле к различным системам управления и предоставляет возможности для расширенного мониторинга и диагностики.

Характеристики Реле давления с керамической измерительной ячейкой IFM PP-400-SBG14-QFPKG/US/ /V PP000E

Основные характеристики

MTTF[лет]	310
Аналоговые данные процесса	1
Артикул	PP000E
В шагах от	2 бар30 фунтов на кв. дюйм0,2 МПа
Вес	217.5
Время задержки включения [с]	0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...400 bar0...5800 psi0...40 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,1, (per year)
Заводские настройки	SP1 = 100 барP1 = 92 барSP2 = 300 барP2 = 292 барOUT1 = HnoOUT2 = Hno
Защита	IP 68, (7 дней / глубина воды 1 м / 0,1 бар)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP в шагах[с]	0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500
Интегрированный элемент ограничителя	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PP-400-SBG14-QFPKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (304/1.4301), FKM, EPDM/X, PA
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	600 бар8700 фунтов на кв. дюйм60 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	работа2 x светодиода, зеленыйсостояние переключения2 x светодиода, желтый
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault2
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 45
Рабочее напряжение[В]	9,6...36 постоянного тока, (режим связи: 18...32)
Ревизия IOLink	1.0
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...85
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	2...398 bar30...5760 psi0.2...39.8 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 60068-2-27 / DIN IEC 60068-2-291000 gDIN EN 61373category 3
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Уставка SP	4...400 bar60...5790 psi0.4...40 MPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)DIN EN 60068-2-6414 gDIN EN 61373category 2
Частота переключения постоянного тока [Гц]	170
Электрическое проектирование	ПНП
ЭМС	помехоустойчивостьEN 61000-6-2EN 61000-4-2 ESDконтактный разряд 4 кВ / воздушный разряд 15 кВEN 61000-4-3 ВЧ-излучение 20 В/мEN 61000-4-4 Импульсный контактный зажим 4 кВEN 61000-4-5 Импульсное напряжениепитание 0,5 кВ / сигнал 1 кВ для блоков постоянного токаEN 61000-4-6 ВЧ-проводимое напряжение 10 ВпомехоустойчивостьECE R 10, Rev. 5испытание поглощающей камеры по ISO 11452-2:80 В/мEN 50155класс T3, C1, S1
