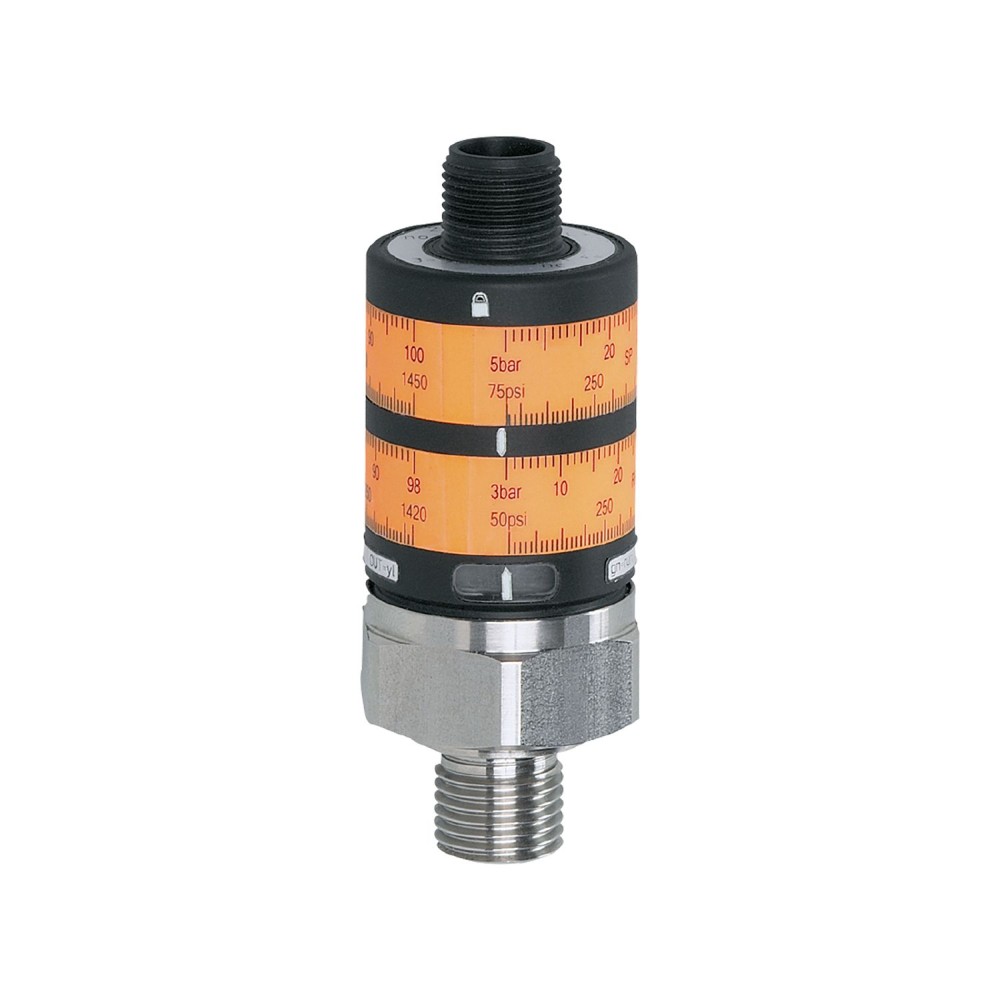

Реле давления IFM PK-250-SFG14-QSPKG/US/ /W PK7521

Код товара: 190593

IFM Производитель

25 878 ₽

Быстрый заказ

Характеристики

Код производителяPK7521

АртикулPK7521

Код производителяPK-250-SFG14-QSPKG/US/ /W

Все характеристики

IFM PK7521 дополнительные характеристики

Описание

Реле давления IFM PK7521 (PK-250-SFG14-QSPKG/US/ /W)

Реле давления IFM PK7521 (PK-250-SFG14-QSPKG/US/ /W) представляет собой электронное устройство для мониторинга и контроля давления в промышленных системах. Модель разработана для применения в гидравлических, пневматических, а также в системах кондиционирования и холодильной техники.

Ключевые характеристики

Диапазон измерения:0... 250 бар.
Данный диапазон позволяет использовать реле в широком спектре промышленных процессов, требующих контроля высокого давления, обеспечивая точность измерений.

Тип давления и выходной сигнал:Относительное давление с двумя нормально открытыми (N/O) цифровыми выходами.
Реле измеряет относительное давление и предоставляет два дискретных сигнала переключения, что удобно для управления двумя независимыми исполнительными механизмами или для реализации двухпорогового контроля.

Степень защиты:IP 67.
Класс защиты IP 67 гарантирует полную защиту от пыли и временного погружения в воду, обеспечивая надежную работу устройства в сложных условиях эксплуатации с повышенной влажностью или запыленностью.

Материалы смачиваемых частей:Нержавеющая сталь (316L/1. 4404) и FKM.
Использование нержавеющей стали марки 316L/1. 4404 и фторкаучука (FKM) для элементов, контактирующих со средой, обеспечивает высокую коррозионную стойкость и химическую совместимость с различными жидкостями и газами, продлевая срок службы устройства.

Настройка точки переключения:С помощью двух установочных колец.
Простая и интуитивно понятная настройка точки переключения осуществляется с помощью двух установочных колец, что упрощает ввод в эксплуатацию и предотвращает непреднамеренное изменение параметров благодаря механической блокировке.

Преимущества

Высокая долговременная стабильность:Прочная измерительная ячейка из нержавеющей стали обеспечивает надежность и точность измерений на протяжении длительного времени, выдерживая более 50 миллионов циклов давления.
Универсальность применения:Подходит для использования в гидравлических, пневматических системах, а также в оборудовании для кондиционирования и холодильной техники.
Защита от внешних воздействий:Степень защиты IP 67 и устойчивость к вибрации (20 g, 10... 2000 Hz согласно DIN IEC 68-2-6) гарантируют стабильную работу в жестких промышленных условиях.

Характеристики Реле давления IFM PK-250-SFG14-QSPKG/US/ /W PK7521

Основные характеристики

MTTF[лет]	500
Артикул	PK7521
Вес	94.5
Выходная функция	нормально открытый
Выходной сигнал	сигнал переключения
Габариты	Ø 27 / L = 71.6
Гистерезис	5 бар72 фунта на квадратный дюйм
Диапазон измерения	0...250 bar0...3625 psi
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PK-250-SFG14-QSPKG/US/ /W
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	ПБТ, ПК, ФКМ, нержавеющая сталь (316L/1.4404)
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), FKM
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	50 миллионов
Момент затяжки [Нм]	25
Номинальное давление	400 бар5800 фунтов на кв. дюйм40 МПа
Общее количество выходов	2
Отклонение характеристик [% от конечного значения]	&, lt, ± 1,5 (BFSL) / &, lt, ± 2,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = настройка предельного значения)
Отображать	статус переключения2 светодиода, желтые
Повторяемость[% от конечного значения]	&, lt, ± 0,5, (при колебаниях температуры &, lt, 10 К)
Постоянный номинальный ток коммутационного выхода DC[мА]	500
Потребляемый ток [мА]	<, 25
Рабочее напряжение[В]	9.6...32 DC
Регулировка точки переключения	установочные кольца
С масштабом	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Температурный дрейф на 10 К	<, ± 0.5
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точность точки переключения [% от конечного значения]	&, lt, ± 2,5, (Точность установки)
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	7.5...250 bar109...3625 psi
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	100
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
