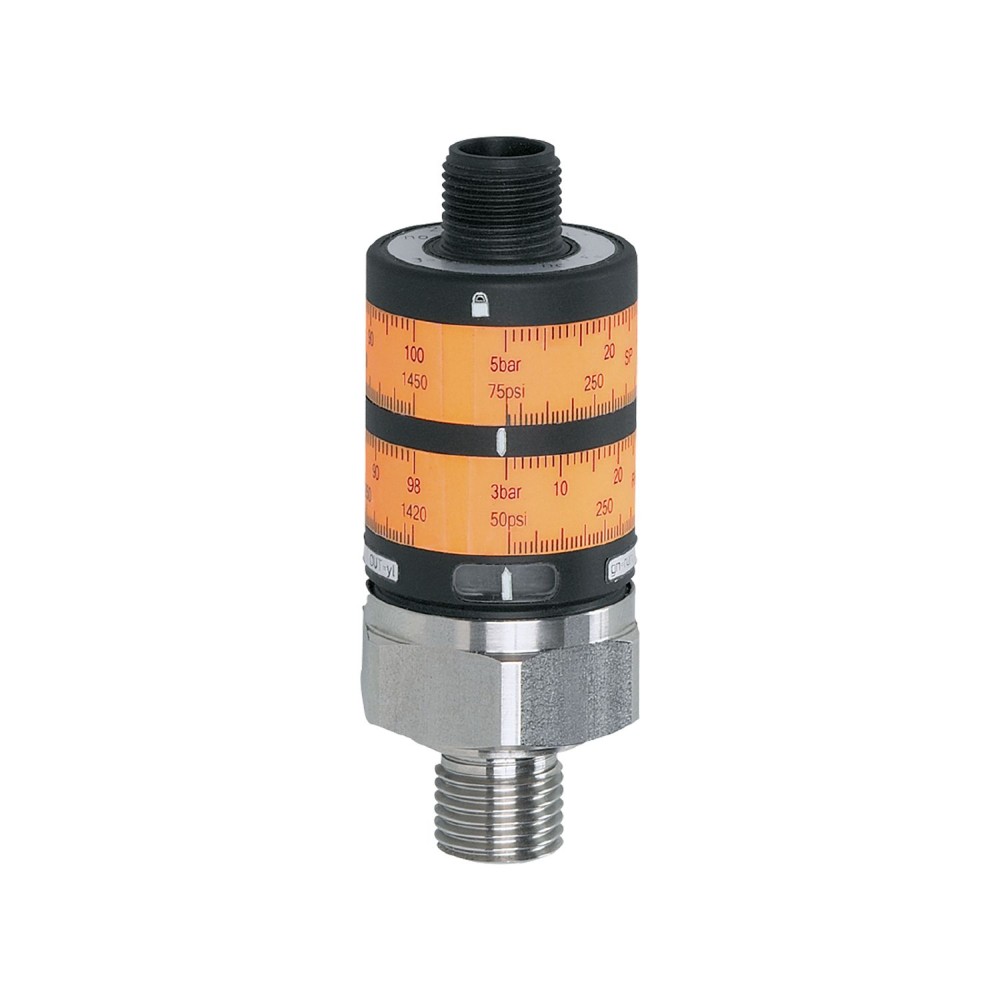

Реле давления IFM PK-400-SFG14-HCPKG/US/ /W PK6520

Код товара: 190587

IFM Производитель

26 616 ₽

Быстрый заказ

Характеристики

Код производителяPK6520

АртикулPK6520

Код производителяPK-400-SFG14-HCPKG/US/ /W

Все характеристики

IFM PK6520 дополнительные характеристики

Описание

Реле давления IFM PK-400-SFG14-HCPKG/US/ /W PK6520

Реле давления IFM PK6520 (PK-400-SFG14-HCPKG/US/ /W) предназначено для мониторинга давления в промышленных системах. Устройство обеспечивает надежное переключение сигнала в гидравлических, пневматических, а также системах кондиционирования и охлаждения. Модель отличается интуитивно понятной настройкой точки переключения и высокой долговечностью.

Ключевые характеристики

Диапазон измерения:Реле давления обладает диапазоном измерения от 0 до 400 бар (0... 5800 psi). Это обеспечивает возможность применения устройства в широком спектре промышленных задач, где требуется точный контроль высокого давления.

Материалы смачиваемых частей:Смачиваемые части выполнены из нержавеющей стали (316L/1. 4404) и FKM. Выбор этих материалов гарантирует высокую коррозионную стойкость и химическую совместимость с различными рабочими средами, что увеличивает срок службы устройства в агрессивных условиях.

Количество цифровых выходов:Устройство оснащено двумя цифровыми выходами с электрическим исполнением PNP. Наличие двух выходов позволяет реализовать комплексные схемы управления и сигнализации, например, для контроля верхнего и нижнего порогов давления.

Степень защиты:Реле давления имеет степень защиты IP 67. Это обеспечивает полную защиту от пыли и временного погружения в воду, что позволяет использовать устройство в сложных производственных условиях с повышенной влажностью или запыленностью.

Минимальное количество циклов давления:Заявленный срок службы составляет более 50 миллионов циклов давления. Такой высокий показатель механической долговечности обеспечивает длительную и бесперебойную работу реле, снижая затраты на обслуживание и замену.

Преимущества

Высокая долговременная стабильность благодаря прочной измерительной ячейке из нержавеющей стали.
Простая и точная настройка точки переключения с помощью двух установочных колец.
Механическая блокировка предотвращает непреднамеренное изменение настроек точки переключения, повышая надежность эксплуатации.

Характеристики Реле давления IFM PK-400-SFG14-HCPKG/US/ /W PK6520

Основные характеристики

MTTF[лет]	450
Артикул	PK6520
Вес	94.5
Выходная функция	дополнительный
Выходной сигнал	сигнал переключения
Габариты	Ø 27 / L = 71.6
Диапазон измерения	0...400 bar0...5800 psi
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PK-400-SFG14-HCPKG/US/ /W
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	ПБТ, ПК, ФКМ, нержавеющая сталь (316L/1.4404)
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), FKM
Мин. разрывное давление	1600 bar23200 psi160 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	50 миллионов
Момент затяжки [Нм]	25
Номинальное давление	600 бар8700 фунтов на кв. дюйм60 МПа
Общее количество выходов	2
Отклонение характеристик [% от конечного значения]	&, lt, ± 1,5 (BFSL) / &, lt, ± 2,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = настройка предельного значения)
Отображать	светодиод работы, зеленый, светодиод состояния переключения, желтый
Повторяемость[% от конечного значения]	&, lt, ± 0,5, (при колебаниях температуры &, lt, 10 К)
Постоянный номинальный ток коммутационного выхода DC[мА]	500
Потребляемый ток [мА]	<, 25
Рабочее напряжение[В]	9.6...32 DC
Регулировка точки переключения	установочные кольца
С масштабом	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Температурный дрейф на 10 К	<, ± 0.5
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	12...392 bar175...5685 psi
Точность точки переключения [% от конечного значения]	&, lt, ± 2,5, (Точность установки)
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	20...400 bar290...5800 psi
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	100
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
