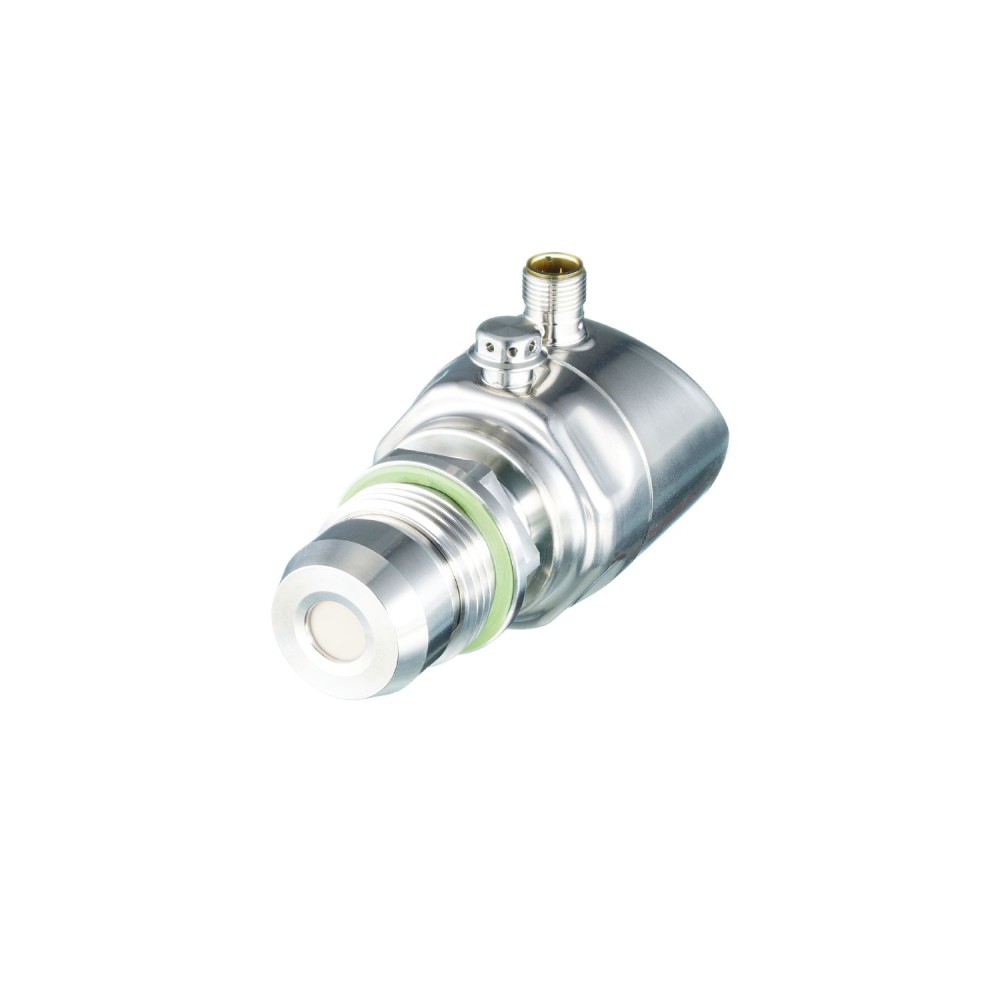

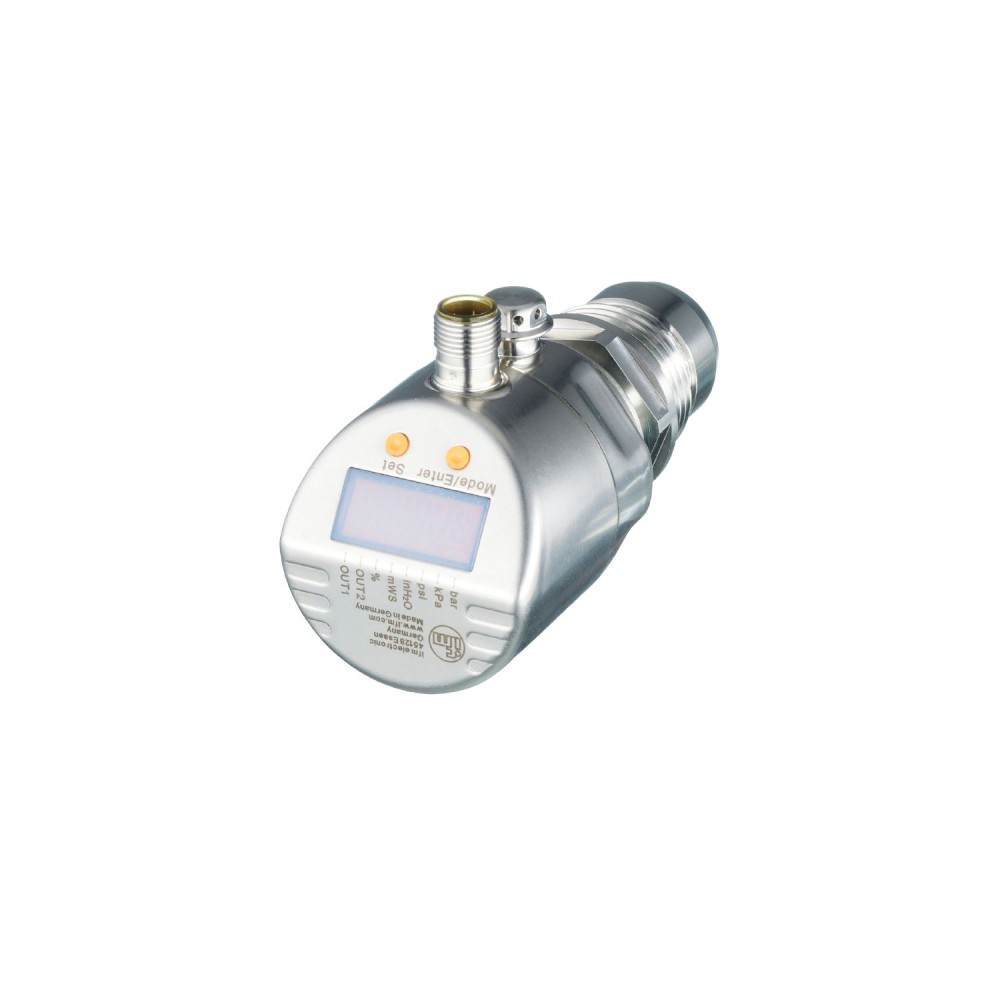

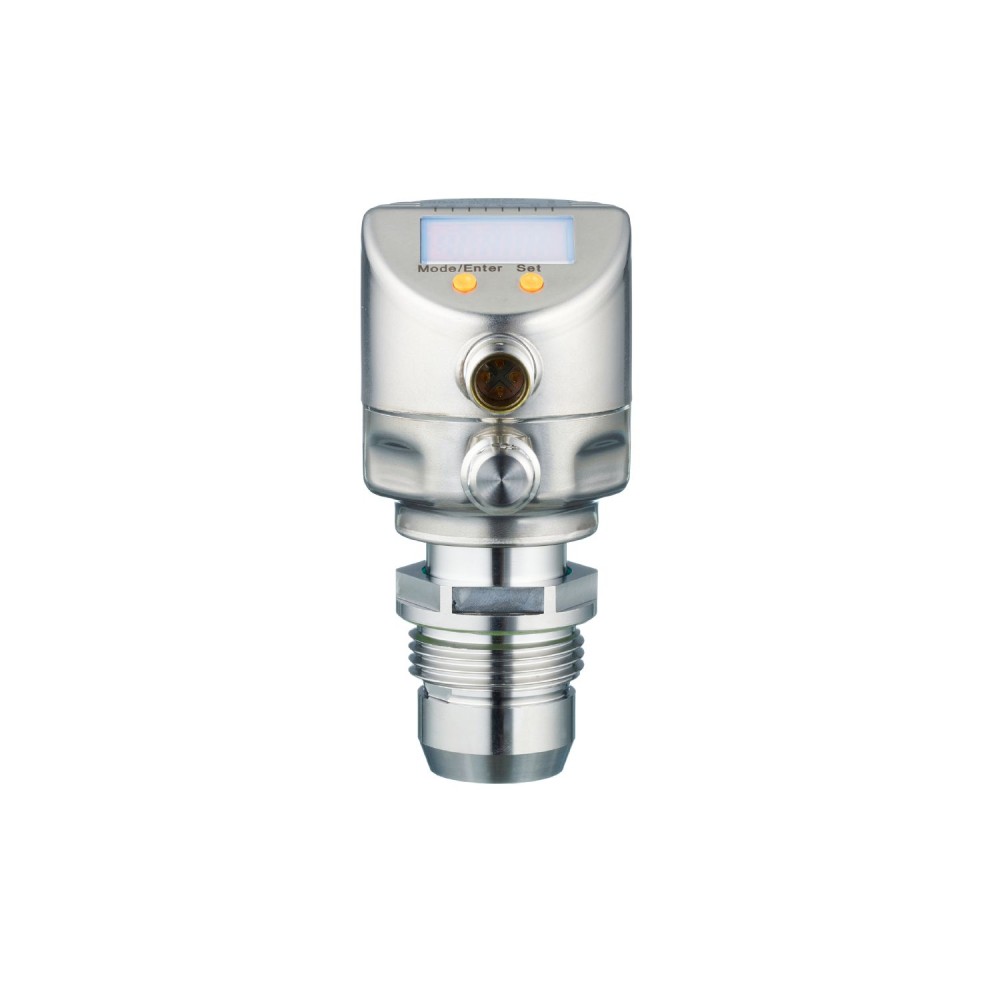

Датчик давления промывки с дисплеем IFM PI-,25BREA01-MFRKG/US/ /P PI2898

Код товара: 190583

IFM Производитель

90 221 ₽

Быстрый заказ

Характеристики

АртикулPI2898

Код производителяPI-,25BREA01-MFRKG/US/ /P

Все характеристики

IFM PI2898 дополнительные характеристики

Описание

Прочный корпус из нержавеющей стали для использования в пищевой промышленности и производстве напитков. Гигиеничная конструкция с заподлицо. Устойчив к мойке под высоким давлением с использованием агрессивных чистящих средств. Высокая термостойкость и высокий класс защиты. Программируемый аналоговый и коммутационный выход.

Характеристики Датчик давления промывки с дисплеем IFM PI-,25BREA01-MFRKG/US/ /P PI2898

Основные характеристики

MAWP для приложений согласно CRN[бар]	10 бар
MTTF[лет]	148.85
Аналоговая конечная точка	50...250 mbar20.1...100.4 inH2O5...25 kPa
Аналоговая начальная точка	-12.4...187.4 mbar-5...75.2 inH2O-1.24...18.74кПа
Аналоговые данные процесса	1
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PI2898
В шагах от	0,2 мбар0,1 дюйма вод. ст.0,02 кПа
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	377
Время задержки включения [с]	0.5
Время реакции на импульс аналогового выхода [мс]	7
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 50 / L = 106
Демпфирование аналогового выхода dAA[s]	0.01...99.99
Диапазон измерения	-0.0124...0.25 bar-12.4...250 mbar-5...100.4 inH2O-1.24...25 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...70 °C)
Дисплейный блок	мбар, кПа, дюймы вод. ст., мм вод. ст., % от диапазона
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Заводские настройки	SP1 = 62,4 мбарP1 = 57,4 мбарSP2 = 187,4 мбарP2 = 182,4 мбарASP = 0,0 мбарAEP = 250,0 мбарAP = 0,06 sdAA = 0,03 с
Защита	IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...30
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PI-,25BREA01-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), FKM, PTFE, PBT, PEI, PFA
Материалы (смачиваемые части)	керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, ПТФЭ
Мин. время отклика коммутационного выхода (dAP)[мс]	3
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	30000 mbar12044 inH2O3000 kPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	6000 mbar2400 inH2O600 kPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,05, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплейный блокСветодиод, зеленыйСветодиод состояния переключения, желтыйФункциональный дисплейБуквенно-цифровой дисплей, 4-значныйИзмеренные значенияБуквенно-цифровой дисплей, 4-значный
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault257
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 45
Рабочее напряжение[В]	18...32 DC
Ревизия IOLink	1.0
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...125, (145 max. 1h)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба уплотнительный конус Внимание: агрегат должен устанавливаться только в технологическом соединении для уплотнительного конуса G1, Уплотнительный конус G1A агрегата подходит только для адаптеров с металлическим концевым упором.
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-12.4...249.6 mbar-5...100.2 inH2O-1.24...24.96 kPa
Точность точки переключения [% от диапазона]	<, ± 0,2, (Turn down 1:1)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	-12...250 mbar-4.8...100.4 inH2O-1.2...25 kPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	125
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
