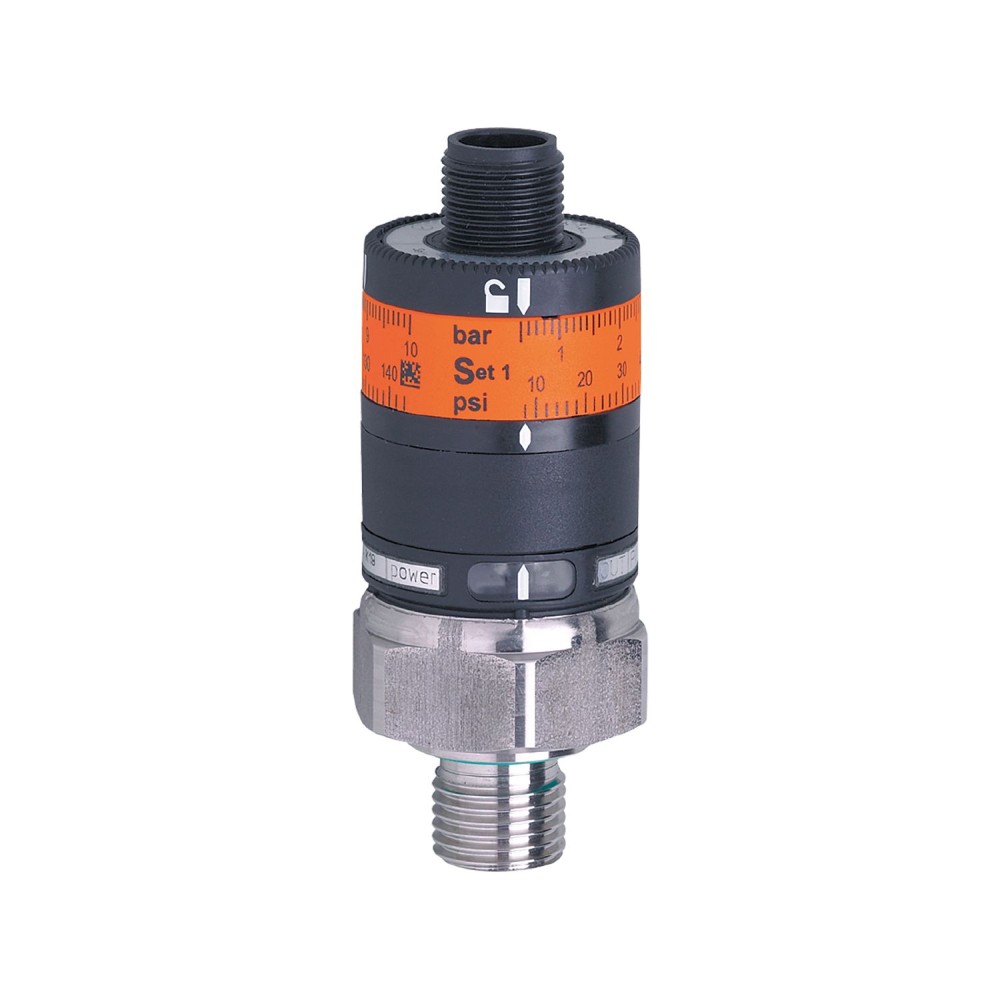

Реле давления IFM PK-025-SFG14-PSPKG/US/ /W PK5523

Код товара: 190580

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPK5523

Код производителяPK-025-SFG14-PSPKG/US/ /W

Все характеристики

IFM PK5523 дополнительные характеристики

Описание

Простая настройка точки переключения с помощью установочного кольца, Измерительная ячейка из нержавеющей стали, например, для фреонов в холодильной технике, Механическая блокировка предотвращает непреднамеренное изменение точки переключения, Высокое разрывное давление, Для использования в гидравлических и пневматических системах

Характеристики Реле давления IFM PK-025-SFG14-PSPKG/US/ /W PK5523

Основные характеристики

MTTF[лет]	771
Артикул	PK5523
Вес[г]	92.5
Выходная функция	нормально открытый
Выходной сигнал	сигнал переключения
Гистерезис	0,5 бар 7,2 фунта на квадратный дюйм
Диапазон измерения	0...25 bar0...363 psi
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Жилье	цилиндрический
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PK-025-SFG14-PSPKG/US/ /W
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1
Количество цифровых выходов	1
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	ПБТ, ПК, ФКМ, нержавеющая сталь (316L/1.4404)
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), FKM
Мин. разрывное давление	500 бар7253 фунт/кв. дюйм50 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	50 миллионов
Момент затяжки [Нм]	25
Номинальное давление	60 бар870 фунтов на кв. дюйм6 МПа
Общее количество выходов	1
Отклонение характеристик [% от конечного значения]	&, lt, ± 1,5 (BFSL) / &, lt, ± 2,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = настройка предельного значения)
Отображать	светодиод работы, зеленый, светодиод состояния переключения, желтый
Повторяемость[% от конечного значения]	&, lt, ± 0,5, (при колебаниях температуры &, lt, 10 К)
Постоянный номинальный ток коммутационного выхода DC[мА]	500
Потребляемый ток [мА]	<, 25
Приложение	для промышленного применения
Рабочее напряжение[В]	9.6...32 DC
Размеры[мм]	Ø 27 / L = 71.6
Регулировка точки переключения	установочное кольцо
С масштабом	да
Связь	Разъем: 1 x M12, кодировка: A
СМИ	жидкости и газы
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Температурный дрейф на 10 К	<, ± 0.5
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точность точки переключения [% от конечного значения]	&, lt, ± 2,5, (Точность установки)
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	0.75...25 bar11...363 psi
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	100
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
