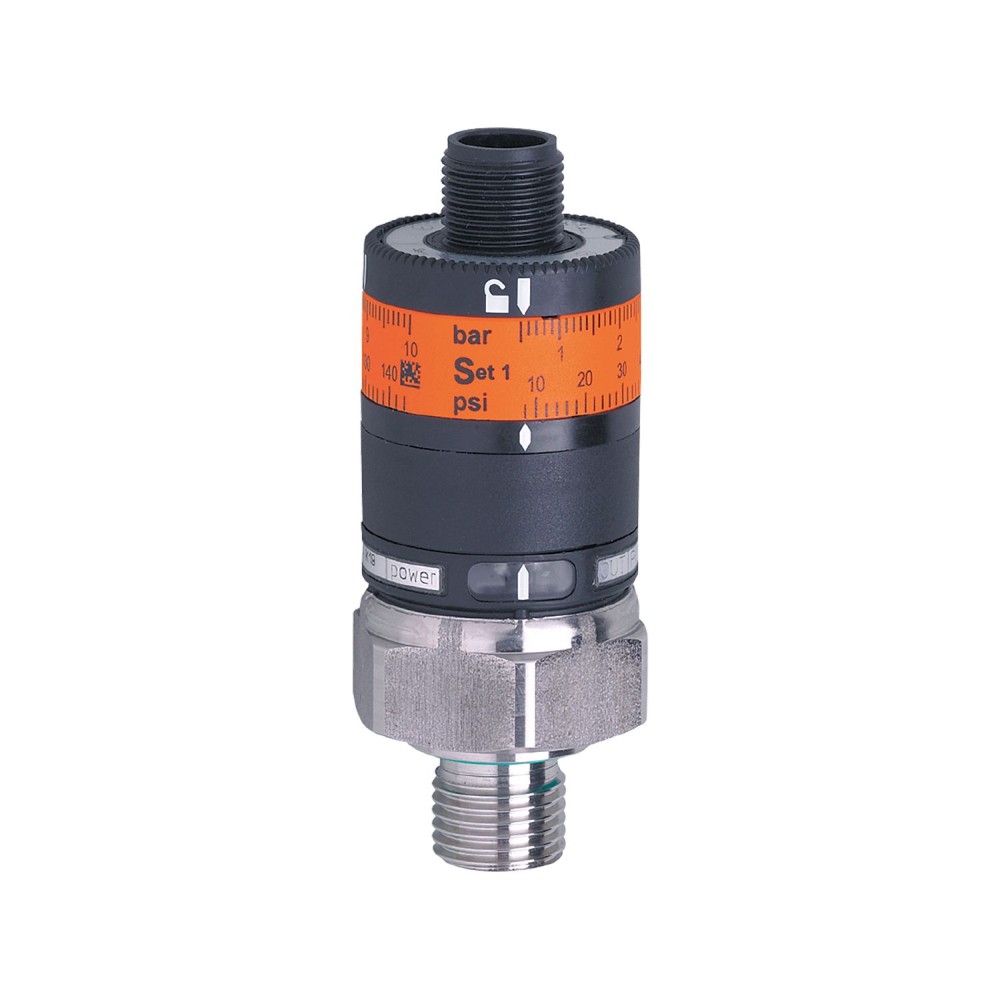

Реле давления IFM PK-100-SFG14-PSPKG/US/ /W PK5522

Код товара: 190579

IFM Производитель

19 865 ₽

Быстрый заказ

Характеристики

Код производителяPK5522

АртикулPK5522

Код производителяPK-100-SFG14-PSPKG/US/ /W

Все характеристики

IFM PK5522 дополнительные характеристики

Описание

Простая настройка точки переключения с помощью установочного кольца, Измерительная ячейка из нержавеющей стали, например, для фреонов в холодильной технике, Механическая блокировка предотвращает непреднамеренное изменение точки переключения, Высокое разрывное давление, Для использования в гидравлических и пневматических системах

Характеристики Реле давления IFM PK-100-SFG14-PSPKG/US/ /W PK5522

Основные характеристики

MTTF[лет]	1030
Артикул	PK5522
Вес	93.5
Выходная функция	нормально открытый
Выходной сигнал	сигнал переключения
Габариты	Ø 27 / L = 71.6
Гистерезис	2 бара 29 фунтов на квадратный дюйм
Диапазон измерения	0...100 bar0...1450 psi
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PK-100-SFG14-PSPKG/US/ /W
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1
Количество цифровых выходов	1
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	ПБТ, ПК, ФКМ, нержавеющая сталь (316L/1.4404)
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), FKM
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	50 миллионов
Момент затяжки [Нм]	25
Номинальное давление	200 бар 2900 фунтов на кв. дюйм 20 МПа
Общее количество выходов	1
Отклонение характеристик [% от конечного значения]	&, lt, ± 1,5 (BFSL) / &, lt, ± 2,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = настройка предельного значения)
Отображать	светодиод работы, зеленый, светодиод состояния переключения, желтый
Повторяемость[% от конечного значения]	&, lt, ± 0,5, (при колебаниях температуры &, lt, 10 К)
Постоянный номинальный ток коммутационного выхода DC[мА]	500
Потребляемый ток [мА]	<, 25
Рабочее напряжение[В]	9.6...32 DC
Регулировка точки переключения	установочное кольцо
С масштабом	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Температурный дрейф на 10 К	<, ± 0.5
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точность точки переключения [% от конечного значения]	&, lt, ± 2,5, (Точность установки)
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	3...100 bar44...1450 psi
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	100
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
