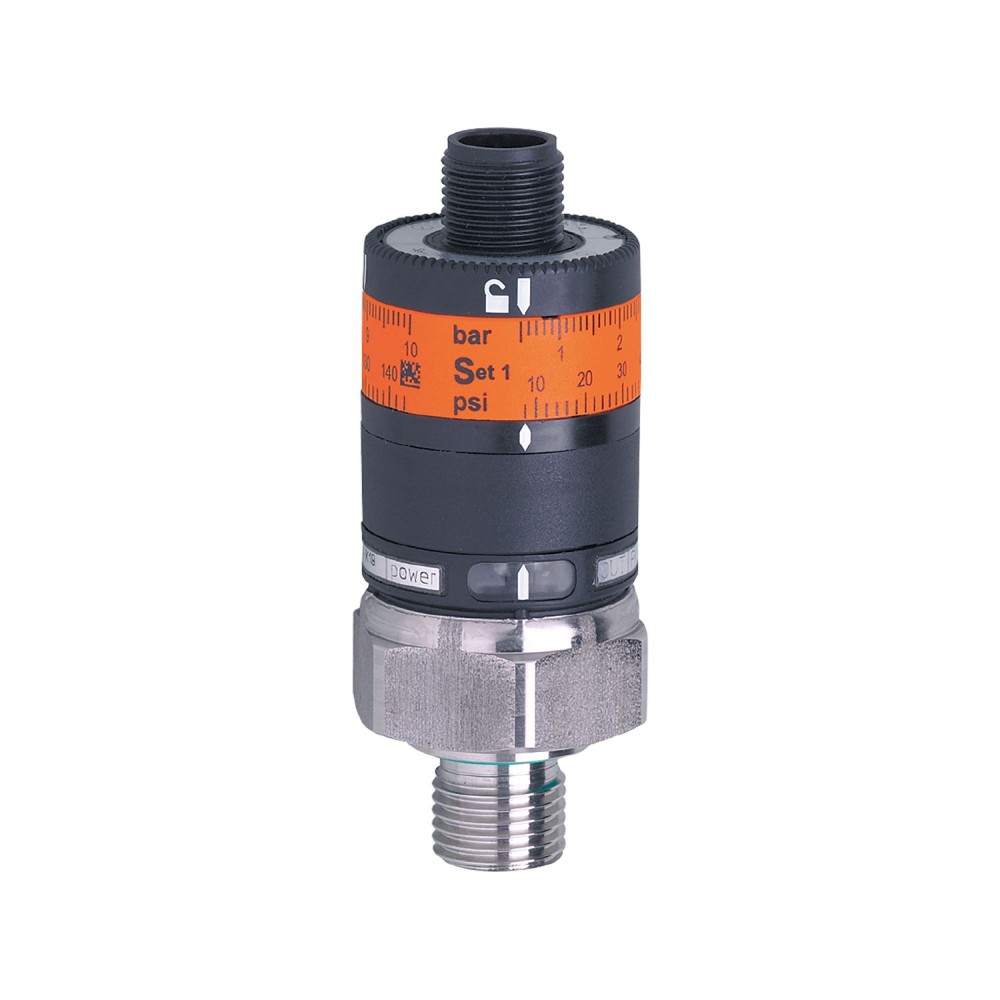

Реле давления IFM PK-250-SFG14-PSPKG/US/ /W PK5521

Код товара: 190578

IFM Производитель

19 869 ₽

Быстрый заказ

Характеристики

Код производителяPK5521

АртикулPK5521

Код производителяPK-250-SFG14-PSPKG/US/ /W

Все характеристики

IFM PK5521 дополнительные характеристики

Описание

Реле давления IFM PK-250-SFG14-PSPKG/US/ /W (PK5521)

Реле давления IFM PK-250-SFG14-PSPKG/US/ /W (PK5521) представляет собой устройство для контроля давления в промышленных системах. Модель разработана для применения в гидравлике, пневматике, а также в системах кондиционирования воздуха и холодильной технике.

Ключевые характеристики

Диапазон измерения давления:Устройство обеспечивает измерение давления в диапазоне от 0 до 250 бар (0... 3625 psi). Этот диапазон позволяет использовать реле в широком спектре промышленных задач, требующих мониторинга среднего и высокого давления.
Материалы конструкции:Корпус изготовлен из ПБТ, ПК и нержавеющей стали (316L/1. 4404). Смачиваемые части, контактирующие с измеряемой средой, выполнены из нержавеющей стали (316L/1. 4404) и FKM, что обеспечивает высокую коррозионную стойкость и совместимость с различными жидкими и газообразными средами.
Степень защиты IP 67:Реле обладает степенью защиты IP 67. Это гарантирует защиту от пыли и временного погружения в воду, что позволяет эксплуатировать устройство в сложных промышленных условиях.
Срок службы:Заявленный срок службы составляет более 50 миллионов циклов изменения давления. Данная характеристика подтверждает высокую надежность и долговечность устройства при интенсивной эксплуатации.
Настройка точки переключения:Настройка точки переключения осуществляется с помощью регулировочного кольца. Механическая блокировка предотвращает непреднамеренное изменение установленной точки, обеспечивая стабильность работы.

Преимущества

Высокая долговременная стабильность:Применение прочной измерительной ячейки из нержавеющей стали с высоким допустимым давлением способствует сохранению точности измерений на протяжении всего срока службы.
Надежность в эксплуатации:Защита от короткого замыкания, обратной полярности и перегрузки, а также степень защиты IP 67 обеспечивают стабильную работу реле в неблагоприятных условиях и предотвращают выход из строя.
Простота и точность настройки:Интуитивная настройка точки переключения с помощью регулировочного кольца и механическая блокировка позволяют быстро и точно задать необходимые параметры, минимизируя вероятность ошибок.

Характеристики Реле давления IFM PK-250-SFG14-PSPKG/US/ /W PK5521

Основные характеристики

MTTF[лет]	511
Артикул	PK5521
Вес	97.4
Выходная функция	нормально открытый
Выходной сигнал	сигнал переключения
Габариты	Ø 27 / L = 71.6
Гистерезис	5 бар72 фунта на квадратный дюйм
Диапазон измерения	0...250 bar0...3625 psi
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PK-250-SFG14-PSPKG/US/ /W
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1
Количество цифровых выходов	1
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	ПБТ, ПК, ФКМ, нержавеющая сталь (316L/1.4404)
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), FKM
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	50 миллионов
Момент затяжки [Нм]	25
Номинальное давление	400 бар5800 фунтов на кв. дюйм40 МПа
Общее количество выходов	1
Отклонение характеристик [% от конечного значения]	&, lt, ± 1,5 (BFSL) / &, lt, ± 2,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = настройка предельного значения)
Отображать	светодиод работы, зеленый, светодиод состояния переключения, желтый
Повторяемость[% от конечного значения]	&, lt, ± 0,5, (при колебаниях температуры &, lt, 10 К)
Постоянный номинальный ток коммутационного выхода DC[мА]	500
Потребляемый ток [мА]	<, 25
Рабочее напряжение[В]	9.6...32 DC
Регулировка точки переключения	установочное кольцо
С масштабом	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Температурный дрейф на 10 К	<, ± 0.5
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точность точки переключения [% от конечного значения]	&, lt, ± 2,5, (Точность установки)
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	7.5...250 bar109...3625 psi
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	100
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
