Световая решетка безопасности IFM OYA0910-04-4-60-P-1 OY953S

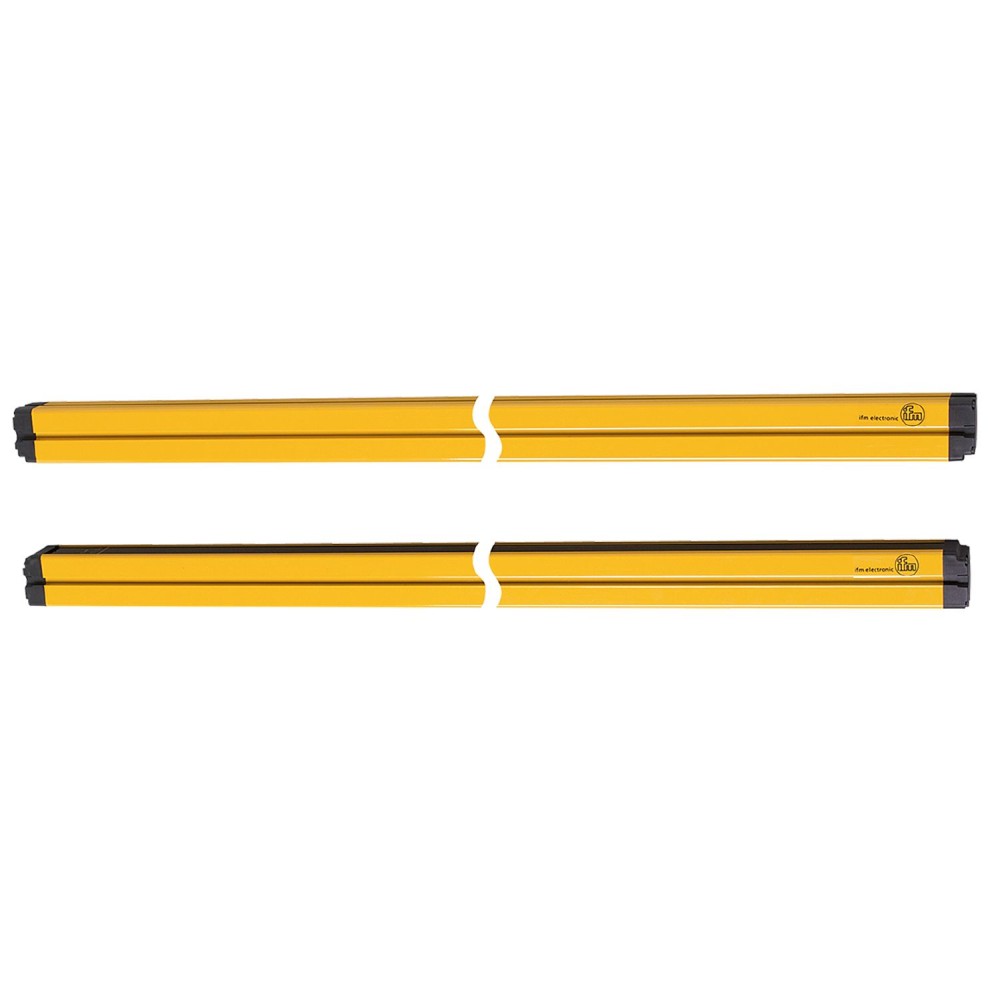

Световая решетка безопасности IFM OY953S (OYA0910-04-4-60-P-1)

Многолучевая световая решетка IFM OY953S представляет собой оптико-электронное защитное оборудование (ESPE) типа 4, предназначенное для обеспечения надежной защиты персонала от несанкционированного доступа в опасные зоны и предотвращения доступа к оборудованию. Устройство соответствует высочайшим требованиям стандартов безопасности и подходит для использования в промышленных средах, где требуется предотвращение доступа к телу оператора.
Модель поставляется в прочном корпусе из алюминия с передней панелью из поликарбоната, имеет класс защиты IP 65.

Ключевые технические характеристики и практическое значение

При выборе данной модели критически важны следующие параметры:

Уровень безопасности:
Решетка относится к Типу 4согласно IEC 61496-1 и соответствует PL e (Категория 4)по ISO 13849-1, а также SIL 3по IEC 61508 и IEC 62061. Данный класс является наивысшим и обеспечивает максимальное снижение риска, делая устройство пригодным для самых опасных производственных операций.

Рабочий диапазон (радиус действия):
Максимальная ширина зоны защиты в режиме высокой интенсивности света достигает 60 метров(в режиме низкой интенсивности — 30 метров). Такой ультрадлинный радиус действия критичен для охраны периметров и крупногабаритных опасных зон, таких как промышленные ворота или протяженные конвейерные линии.

Конфигурация защитной зоны:
Высота защищенной зоны составляет 910 мм, с использованием 4 лучей. Эта конфигурация с крупным шагом лучей специально разработана для обнаружения всего тела человека (предотвращение доступа) и отличается от завес, предназначенных для защиты рук или пальцев.

Время отклика:
Время отклика системы составляет всего 7 мс. Минимальное время реакции напрямую влияет на расчет безопасного расстояния от решетки до источника опасности, что позволяет оптимизировать компоновку оборудования и сократить рабочую площадь.

Преимущества

• Максимальная надежность системы:Соответствие требованиям Категории 4 / PL e / SIL 3 обеспечивает использование решетки в приложениях с наиболее высокими требованиями к функциональной безопасности.
• Защита больших площадей:Рабочий диапазон до 60 метров позволяет эффективно защищать обширные или удаленные опасные зоны, минимизируя потребность в дополнительных защитных устройствах.
• Конструктивная прочность:Класс защиты IP 65 и алюминиевый корпус гарантируют высокую устойчивость к пыли и струям воды, что важно для эксплуатации в тяжелых производственных условиях.

Сводные технические данные

Электрические характеристики и выходы:
Рабочее напряжение: 24 V DC (допуск 20%).
Электрическое исполнение: PNP.
Количество выходов OSSD: 2.
Максимальная токовая нагрузка на выход OSSD: 500 мА (при 24 V).
Имеет встроенную защиту от короткого замыкания и защиту от обратной полярности.

Условия эксплуатации:
Температура окружающей среды: от -10 до 55 °C.
Класс защиты: III.
