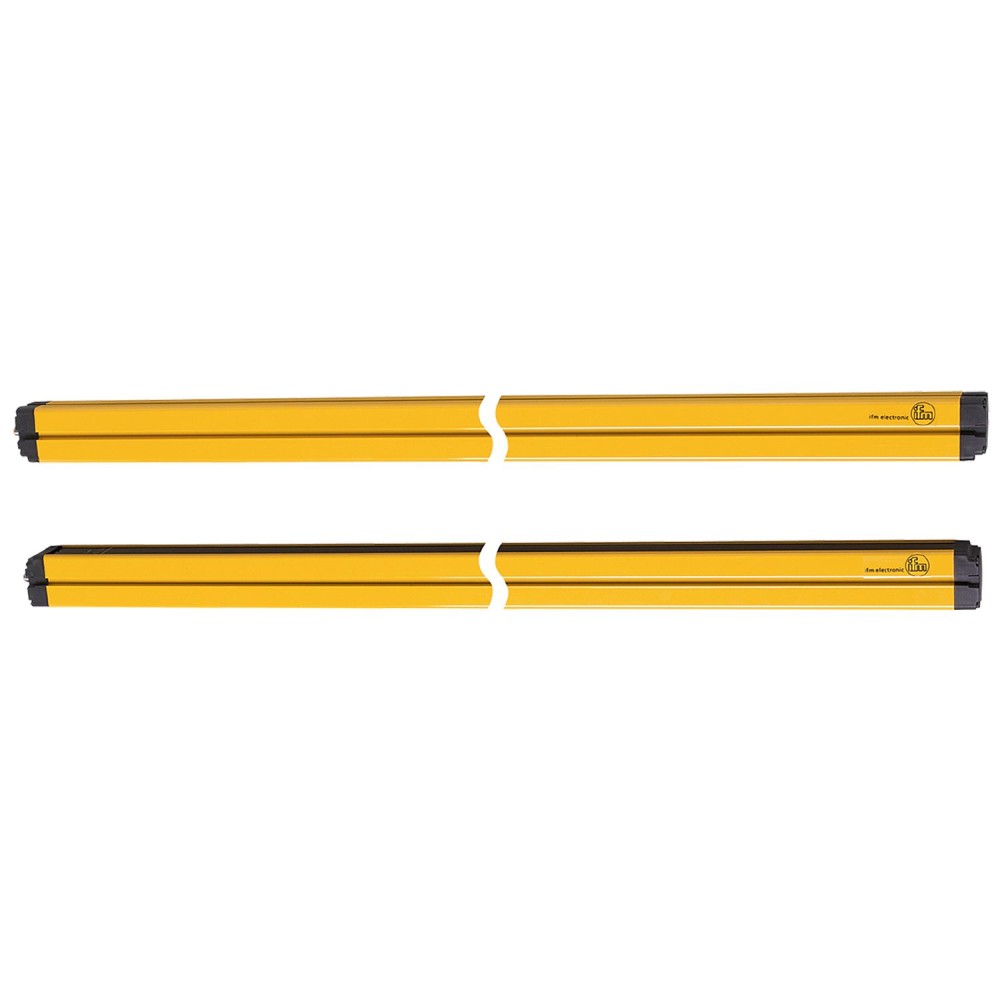

Световая решетка безопасности IFM OYD0810-03-4-06-P-1 OY902S

Световая решетка безопасности IFM OY902S (артикул OYD0810-03-4-06-P-1) представляет собой активно-пассивную систему для надежной защиты опасных зон и ворот в промышленных условиях. Устройство соответствует требованиям Типа 4 по стандарту IEC 61496 и предназначено для предотвращения несанкционированного доступа (защита тела) в рабочий проем оборудования.

Ключевые технические характеристики

Уровень функциональной безопасности (Тип 4 / PL e / SIL 3)
Соответствие наивысшим стандартам безопасности ISO 13849-1 (Категория 4, PL e) и IEC 61508/62061 (SIL 3/SILcl 3) подтверждает применимость решетки в критически важных приложениях, требующих максимального уровня защиты. Это гарантирует высочайшую надежность и низкую вероятность отказа при эксплуатации.

Активно-пассивная система с односторонним подключением
Конструктивное решение объединяет передатчик и приемник в одном корпусе, что упрощает монтаж и позволяет использовать одностороннюю проводку. Данная конфигурация сокращает время установки и требует меньше кабельных соединений, так как активный блок взаимодействует с пассивным отражателем.

Высота защищенной зоны (810 мм) и количество лучей (3)
Высота защищенной зоны 810 мм и использование трех лучей определяют назначение решетки — защита тела от несанкционированного доступа. Такие параметры типичны для контроля доступа на входе/выходе из рабочих зон машин и конвейеров.

Рабочий диапазон и время отклика
Ширина зоны защиты составляет 0... 6 метров, что обеспечивает гибкость при выборе расстояния между активным и пассивным элементами в зависимости от условий эксплуатации. Быстрое время отклика в 10, 5 мс является критически важным параметром для точного расчета безопасного расстояния от опасной зоны до барьера и своевременной остановки оборудования.

Электрическая спецификация и защита
Рабочее напряжение составляет 24 В постоянного тока (DC). Решетка оснащена двумя выходами OSSD (Output Signal Switching Device) с электрическим проектированием PNP и максимальной токовой нагрузкой 500 мА (при 24 В). Корпус имеет степень защиты IP 65, обеспечивая защиту от пыли и водяных струй.

Главные преимущества

• Максимальный уровень безопасности:Соответствие требованиям Типа 4, PL e и SIL 3 гарантирует применение в наиболее ответственных системах безопасности.
• Простота монтажа и интеграции:Активно-пассивная конструкция с односторонней проводкой и простым подключением через разъем M12 упрощает установку и сокращает затраты на кабельную продукцию.
• Высокая надежность и долгий срок службы:Поддержка защиты от короткого замыкания и обратной полярности, а также заявленное время миссии T_Mв 175200 часов.
