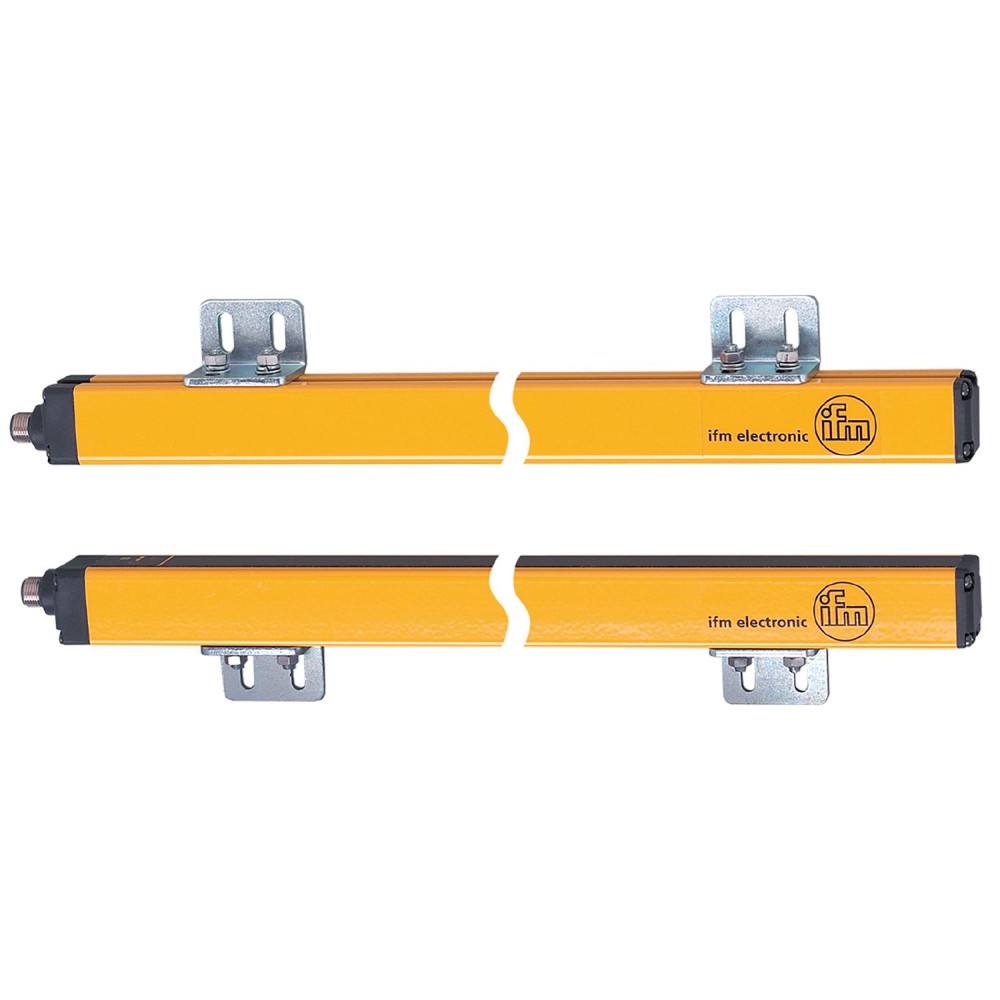

Световая решетка безопасности IFM OYA0910-04-2-12-P-1 OY113S

Техническое описание световой решетки безопасности IFM OYA0910-04-2-12-P-1 (OY113S)

Световая решетка безопасности IFM OYA0910-04-2-12-P-1 с артикулом OY113S предназначена для надежной защиты опасных зон и промышленных ворот, где требуется предотвратить несанкционированный доступ тела человека. Устройство соответствует требованиям типа 2 по стандарту IEC 61496, что делает его применимым в системах с низким или средним уровнем риска. Решетка имеет тонкий и прочный алюминиевый корпус для эксплуатации в сложных промышленных условиях.

Ключевые технические характеристики и практическое значение

Описание сфокусировано на критически важных параметрах, необходимых для выбора оборудования.

1. Классификация и уровень безопасности (Тип 2, PL c)
Световая решетка соответствует Типу ESPE 2 по IEC 61496-1, Категории 2 и уровню производительности PL c по ISO 13849-1. Это определяет уровень надежности защиты и отказоустойчивости системы, что критично для использования в приложениях, где не требуется максимальный уровень безопасности (PL e/Кат. 4), но необходима защита тела от доступа.

2. Высота защищаемой зоны (910 мм) и количество лучей (4)
Защищаемая высота составляет 910 мм при использовании четырех параллельных инфракрасных лучей (длина волны 950 нм). Эта конфигурация обеспечивает обнаружение туловища или значительной части тела, что делает решетку оптимальной для контроля доступа через промышленные ворота или ограждения.

3. Ширина зоны защиты (Диапазон действия)
Рабочий диапазон ширины защищаемой зоны регулируется: от 0 до 4 м (при низкой интенсивности света) и от 3 до 12 м (при высокой интенсивности света). Эта вариативность позволяет применять решетку для обеспечения безопасности как ближних, так и дальних проемов, включая периметральную защиту на значительном удалении.

4. Степень защиты корпуса (IP 65 / IP 67)
Корпус изделия обладает комбинированной степенью защиты IP 65 (полная защита от пыли и водяных струй) и IP 67 (защита от кратковременного погружения). Это гарантирует стабильную работу устройства в агрессивных средах с повышенным уровнем влажности, пыли и при проведении мойки оборудования.

5. Время отклика (3, 5 мс)
Короткое время отклика, составляющее 3, 5 мс, является важным параметром для расчета безопасного расстояния согласно стандартам. Чем меньше время отклика, тем меньше требуемое безопасное расстояние от зоны обнаружения до опасного движения, что способствует компактности защищаемой установки.

Основные преимущества

• Надежность в тяжелых условиях:Сочетание прочного алюминиевого корпуса и высокого класса защиты IP 65/IP 67 обеспечивает долговечность и надежность функционирования при воздействии влаги, пыли и механических факторов.
• Гибкость применения:Возможность выбора широкого диапазона защиты (до 12 м) позволяет использовать устройство как для локальной защиты, так и для контроля широких промышленных проемов и ворот.
• Конструктивная компактность:Тонкая конструкция (габариты 1053 x 28 x 30 мм) упрощает интеграцию решетки в ограниченное пространство на оборудовании или в проем.

Сводные технические данные

• Артикул:OYA0910-04-2-12-P-1 (OY113S)
• Тип ESPE (IEC 61496-1):2
• Уровень производительности (ISO 13849-1):PL c, Категория 2
• Высота защищаемой зоны:910 мм
• Количество лучей:4
• Время отклика:3, 5 мс
• Напряжение питания:24 В постоянного тока
• Электрическое исполнение:PNP
• Количество выходов OSSD:2
• Макс. токовая нагрузка на выход OSSD:400 мА (при 24 В)
• Степень защиты:IP 65; IP 67
• Рабочая температура:от -10 до 55 °C
• Подключение:Разъем 1 x M12
