Световая решетка безопасности IFM OYA0810-03-2-12-P-1 OY112S

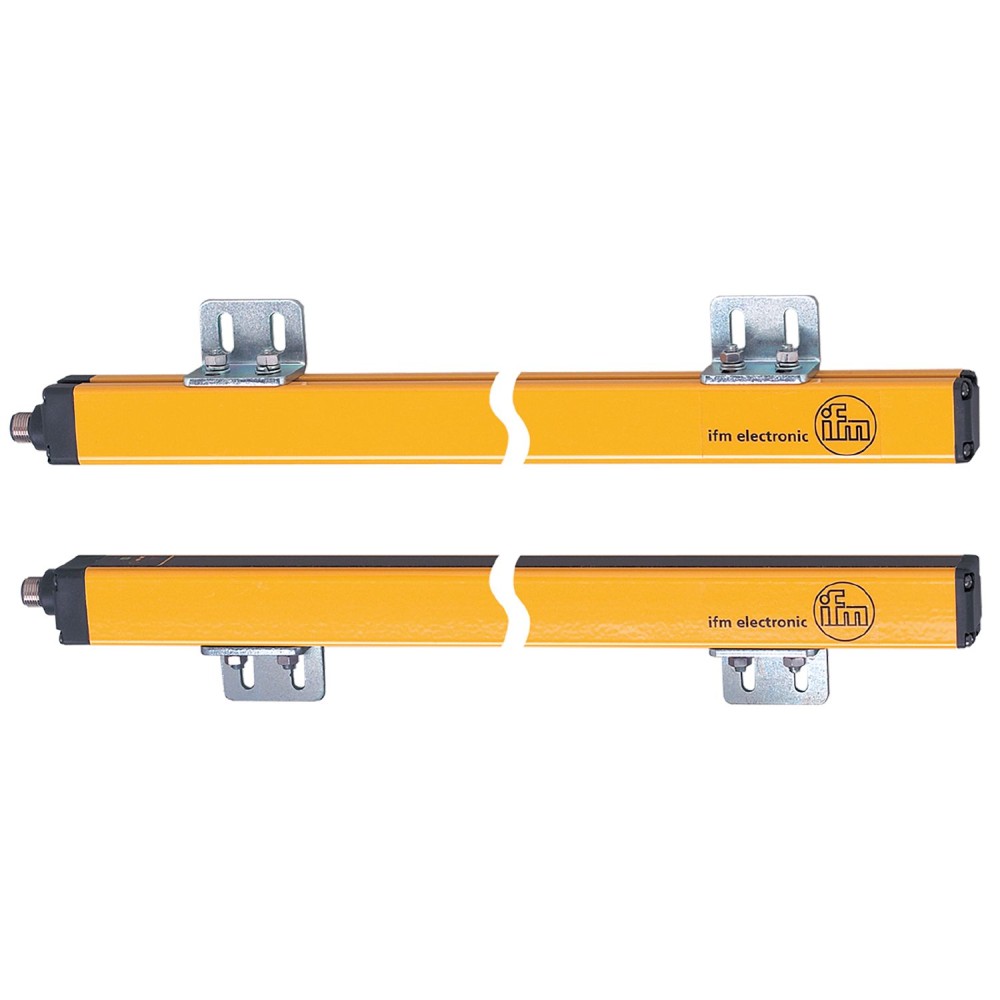

Световая решетка безопасности IFM OY112S (OYA0810-03-2-12-P-1)

Многолучевой барьер безопасности IFM OY112S предназначен для неконтактной защиты персонала и оборудования в опасных зонах, соответствуя требованиям Типа 2 по стандарту IEC 61496. Устройство применяется для защиты тела от несанкционированного доступа к рабочим механизмам и соответствует уровням безопасности SIL 1 по IEC 62061 и PL c по EN ISO 13849-1.

Ключевые технические параметры

Описание сфокусировано на критически важных характеристиках, необходимых для интеграции и обеспечения безопасности на промышленном объекте.

1. Соответствие стандартам безопасности (Тип ESPE, PL, SIL)
Решетка классифицируется как Тип 2 согласно IEC 61496. Это означает, что она обеспечивает базовый уровень безопасности с пониженными требованиями к обнаружению отказов по сравнению с Типом 4, что подтверждается Уровнем полноты безопасности SIL 1 по IEC 62061 и Уровнем эффективности PL c по EN ISO 13849-1. Данный класс подходит для задач, где оценка риска допускает применение устройств с более простыми требованиями к самодиагностике.

2. Параметры защитной зоны
Высота защищенной зоны составляет 810 мм, что достигается с помощью 3 оптических лучей. Диапазон действия (ширина защищенной зоны) является настраиваемым и может работать в режимах: 0... 4 м (низкая интенсивность света) или 3... 12 м (высокая интенсивность света). Переключаемый диапазон позволяет адаптировать решетку к различным габаритам рабочей зоны и условиям освещенности, оптимизируя ее применение.

3. Время отклика и выходы OSSD
Время отклика системы составляет 3. 5 мс. Этот параметр является ключевым для расчета минимального безопасного расстояния, которое необходимо соблюдать между опасной зоной и световой решеткой, в соответствии с EN ISO 13855. Устройство оснащено двумя дискретными выходами OSSD (Output Signal Switching Device) с электрической схемой PNP и максимальной токовой нагрузкой 400 мА при напряжении 24 В постоянного тока, что обеспечивает прямое подключение к контроллеру безопасности.

4. Конструкция и устойчивость к среде
Решетка имеет тонкий и прочный алюминиевый корпус с передней панелью из поликарбоната. Степень защиты IP 65 и IP 67 гарантирует полную защиту от пыли и возможность кратковременного погружения в воду, что позволяет эксплуатировать устройство в неблагоприятных промышленных условиях. Электрическое подключение осуществляется через стандартный разъем M12.

Преимущества и особенности применения

• Высокая надежность в сложных условиях:Сочетание степеней защиты IP 65 и IP 67 с прочным корпусом обеспечивает стабильную работу в условиях повышенной влажности, запыленности и вибраций.
• Гибкость настройки диапазона:Переключаемый диапазон действия до 12 метров позволяет использовать одну и ту же модель для защиты как малогабаритных, так и крупногабаритных зон, что упрощает стандартизацию оборудования.
• Интеграция с системами безопасности:Быстрое время отклика (3. 5 мс) и наличие двух выходов OSSD типа PNP критичны для минимизации безопасного расстояния и упрощения интеграции в существующие системы управления безопасностью.
