Световая завеса безопасности IFM OYA1060-20-4-18-P-1-B OY818S

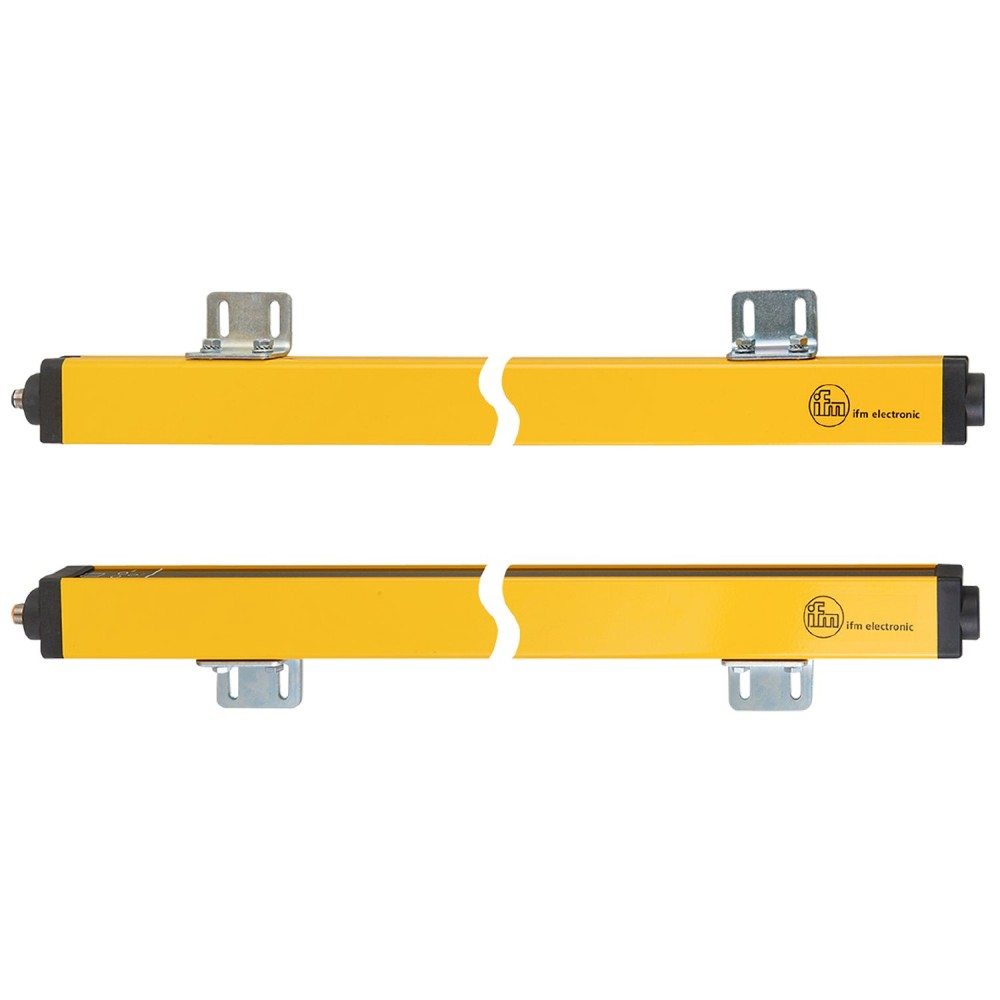

Световая завеса безопасности IFM OYA1060-20-4-18-P-1-B (OY818S)

Световая завеса безопасности IFM OYA1060-20-4-18-P-1-B (OY818S) представляет собой оптоэлектронное защитное оборудование (ESPE), предназначенное для надежного предотвращения доступа к опасным зонам промышленного оборудования. Устройство соответствует требованиям Типа 4 по IEC 61496и применяется для защиты рук от несанкционированного доступа при подаче материалов на прессы и другие станки в металлообрабатывающей и деревообрабатывающей промышленности.

Ключевые технические параметры

Для выбора и интеграции световой завесы OY818S критически важны следующие параметры, определяющие ее функциональность и соответствие требованиям безопасности:

• Уровень безопасности и тип ESPE:Световая завеса сертифицирована как Тип 4 по IEC 61496-1 и соответствует Категории 4, уровню производительности PL e по ISO 13849-1, а также SIL 3 по IEC 61508 и IEC 62061.
  Это максимальный уровень функциональной безопасности, требующий применения в приложениях с высоким риском, где выход из строя может привести к серьезным травмам, и гарантирующий высочайшую надежность защитной функции.


• Высота защищенной зоны (1060 мм) и разрешение (20 мм):Защищаемая высота в 1060 мм определяет зону, в которой контролируется присутствие объекта. Разрешение 20 мм (обнаружительная способность d) позволяет использовать завесу для защиты рук, так как обеспечивает обнаружение объекта диаметром не менее 20 мм.
  Данные параметры критичны для точного расчета безопасного расстояния и соответствия стандартам защиты персонала.


• Рабочий диапазон и время отклика:Завеса обеспечивает ширину зоны защиты до 18 метров (при высокой интенсивности света), что позволяет применять ее на протяженных периметрах безопасности. Время отклика системы составляет 17 мс.
  Широкий диапазон упрощает монтаж в габаритных производственных зонах, а низкое время отклика является ключевым значением для точного расчета минимально допустимого расстояния монтажа от зоны риска.

Конструкция и электрические параметры

Световая завеса OY818S имеет прочный алюминиевый корпус с передней панелью из поликарбоната и обеспечивает степень защиты IP 65, что гарантирует защиту от пыли и водяных струй. Электрическое проектирование основано на транзисторных выходах PNPс двумя выходами безопасности OSSD, каждый из которых выдерживает максимальную токовую нагрузку до 500 мА при 24 V.
Питание осуществляется от постоянного тока 24 V DC. Наличие двух выходов OSSD (Output Signal Switching Device) обеспечивает избыточность и мониторинг для достижения высокого уровня безопасности PL e/SIL 3.

Главные преимущества

Главные преимущества модели OYA1060-20-4-18-P-1-B, связанные с ее ключевыми характеристиками:

• Высочайший уровень безопасности:Соответствие Категории 4, PL e и SIL 3 гарантирует применение в самых требовательных промышленных задачах, связанных с защитой персонала.
• Защита рук и широкий диапазон:Сочетание разрешения 20 мм (защита рук) и максимального рабочего диапазона 18 м обеспечивает гибкость в использовании как для близко расположенных, так и для удаленных зон риска.
• Функциональность "Плавающая заглушка":Наличие функции плавающей заглушки позволяет временно блокировать отдельные лучи (например, для контролируемой подачи материала) без остановки работы завесы, что оптимизирует производственные процессы при сохранении безопасности.
