Световая завеса безопасности IFM OYA0610-14-4-05-P-1-B OY804S

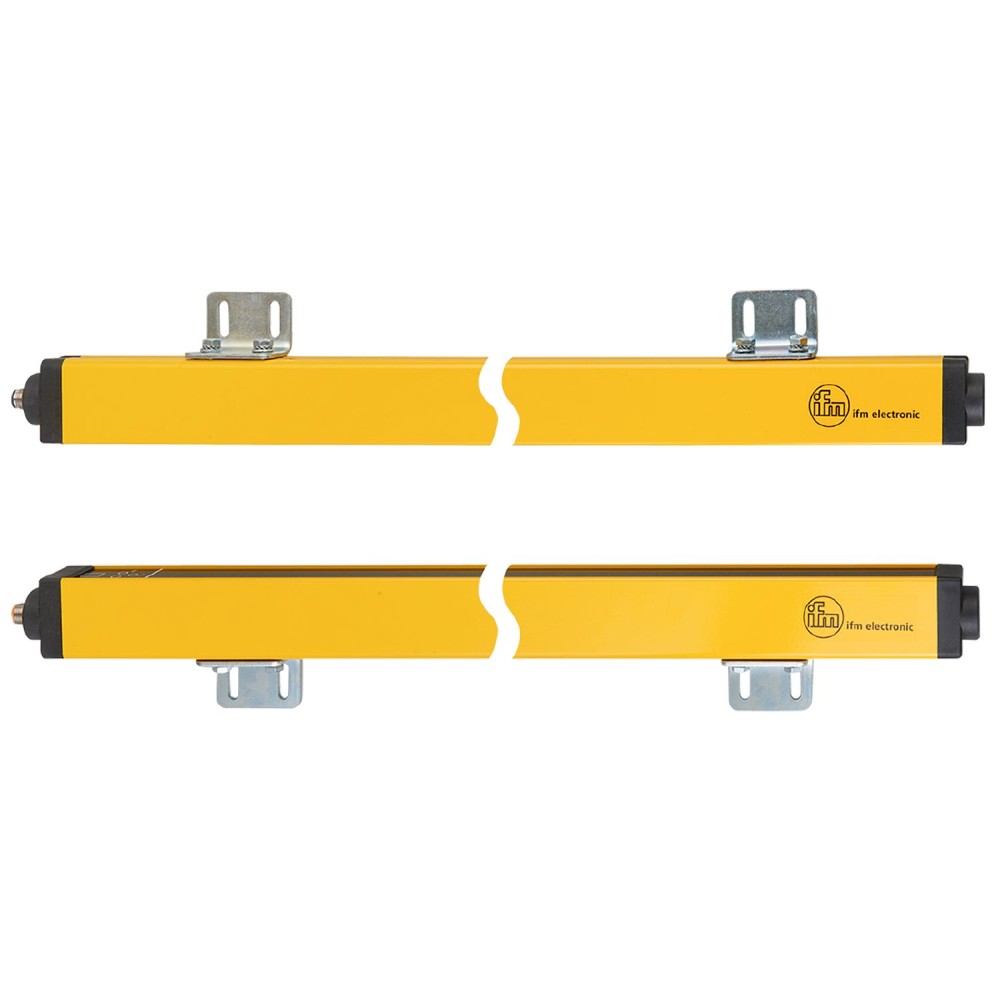

Световая завеса безопасности IFM OY804S (OYA0610-14-4-05-P-1-B)

Световая завеса безопасности IFM OY804S (артикул OYA0610-14-4-05-P-1-B) относится к электронным защитным устройствам ESPE (Electro-Sensitive Protective Equipment), предназначенным для надежной защиты опасных зон на промышленном оборудовании, таком как прессы, гильотинные ножницы и автоматизированные производственные линии. Устройство соответствует наивысшим требованиям безопасности для обеспечения защиты пальцев оператора.

Ключевые технические параметры и практическое значение

Данная модель сфокусирована на обеспечении высокой степени безопасности и функциональной гибкости, критически важной в металлообрабатывающей и деревообрабатывающей промышленности. Ключевые параметры, определяющие выбор и применение завесы:

• Уровень безопасности и Тип ESPE (Type 4, PL e/SIL 3):Соответствует требованиям Типа 4 по стандарту IEC 61496-1, а также наивысшему уровню полноты безопасности (SIL 3) согласно IEC 61508/IEC 62061 и Уровню производительности (PL e) по ISO 13849-1. Это гарантирует максимальную надежность системы защиты и возможность применения в наиболее критичных по безопасности приложениях.
• Разрешение (Обнаружительная способность d) 14 мм:Высокое разрешение в 14 мм классифицируется как «защита пальцев от несанкционированного доступа» (finger protection). Данный параметр определяет минимальный размер объекта, прерывание которого приводит к остановке оборудования, что критически важно для защиты мелких частей тела.
• Высота защищенной зоны 610 мм:Установленная высота защищаемого поля составляет 610 мм. Этот параметр определяет вертикальный размер области, которая должна быть полностью перекрыта завесой для обеспечения безопасности доступа.
• Функция плавающего бланкирования (Floating Blanking):Наличие конфигурируемой функции плавающего бланкирования позволяет безопасно подавать материал или инструменты через защитное поле, временно игнорируя заданное количество лучей. Это существенно повышает эффективность работы на прессах и подающих механизмах, минимизируя ложные срабатывания.

Дополнительные характеристики и преимущества

Световая завеса OY804S обеспечивает эксплуатационную надежность в промышленных условиях благодаря следующим особенностям:

• Быстрое время отклика:Время отклика составляет всего 11. 5 мс. Этот параметр критически важен для расчета минимального безопасного расстояния от завесы до опасной зоны согласно стандарту, позволяя устанавливать оборудование ближе к оператору и оптимизировать рабочее пространство.
• Широкий диапазон зоны защиты:Ширина зоны защиты составляет от 0 до 5 м (при высокой интенсивности света), обеспечивая гибкость в установке и возможность применения в различных планировках производственных цехов.
• Надежная конструкция:Корпус изготовлен из алюминия, а передняя панель — из поликарбоната, что в сочетании с классом защиты IP 65 обеспечивает устойчивость к пыли и струям воды.

Электрическое проектирование основано на PNP-логике с двумя выходами OSSD, что является стандартом для безопасных систем. Рабочее напряжение составляет 24 В DC, а максимальный ток нагрузки на выход OSSD — 500 мА.
