Световая завеса безопасности IFM OYA1360-40-4-20-P-1 OY269S

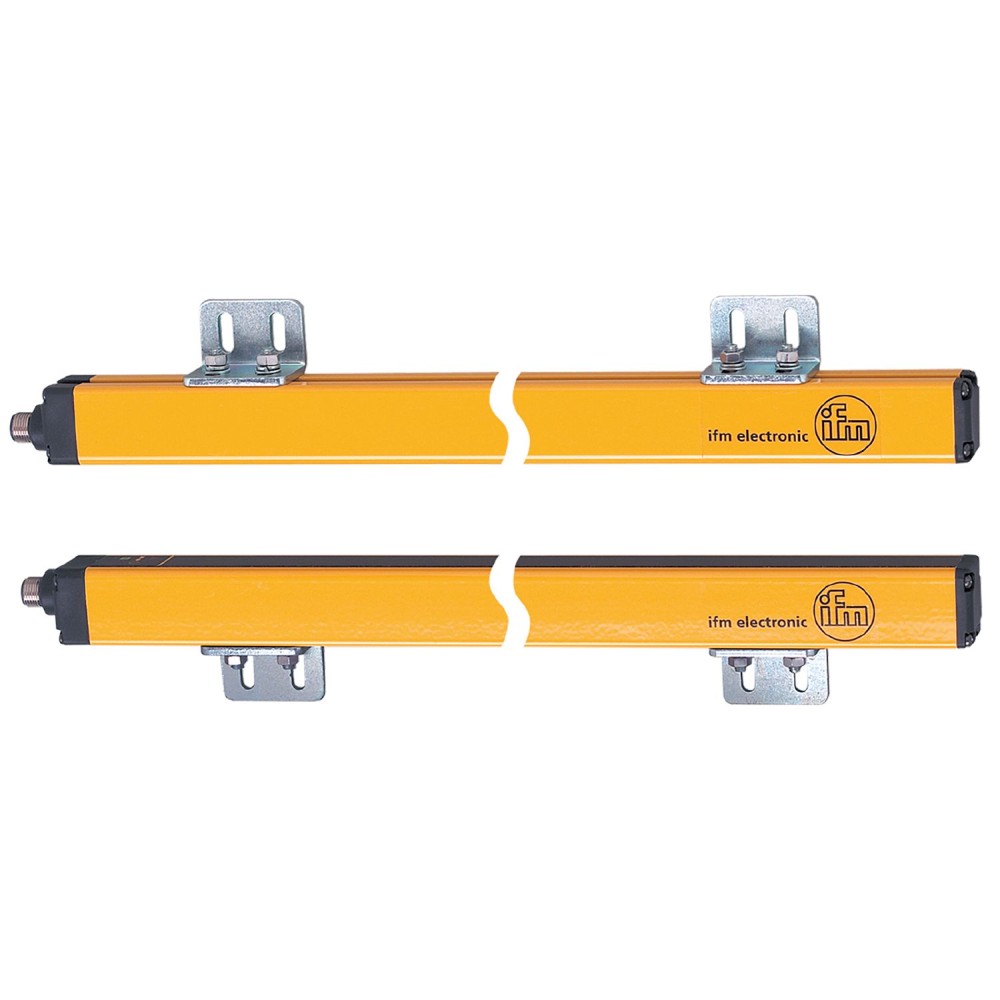

Световая завеса безопасности IFM OYA1360-40-4-20-P-1 (OY269S)

Световая завеса IFM OY269S предназначена для надежной защиты опасных зон и контроля доступа на промышленных объектах. Устройство соответствует высочайшим требованиям безопасности и разработано для эксплуатации в суровых промышленных условиях.

Ключевые технические характеристики

Для корректного выбора и интеграции световой завесы OY269S критически важны следующие технические параметры:

• Уровень безопасности: Тип 4, PL e (Категория 4), SIL 3
  Это высший уровень безопасности согласно стандартам IEC 61496-1, ISO 13849-1 и IEC 61508. Соответствие этим требованиям гарантирует максимально высокую надежность и отказоустойчивость системы защиты, что необходимо для предотвращения серьезных травм персонала.


• Высота защищенной зоны: 1360 мм
  Данный параметр определяет вертикальный размер зоны, контролируемой завесой. Высота в 1360 мм обеспечивает адекватную защиту от несанкционированного доступа (защита рук) на промышленных воротах или станках, требующих обширного вертикального покрытия.


• Разрешение (обнаружительная способность): 40 мм
  Разрешение 40 мм указывает на способность завесы обнаруживать объект размером с кисть или руку. Это подтверждает, что данная модель специально разработана для защиты рук (согласно стандарту EN ISO 13855).


• Ширина защищенной зоны: 0... 20 м (выбираемая)
  Световая завеса поддерживает два диапазона работы — 0 до 10 метров (низкая интенсивность) и 3 до 20 метров (высокая интенсивность). Возможность выбора диапазона позволяет оптимизировать работу системы в зависимости от расстояния между излучателем и приемником, обеспечивая надежный контроль на больших пролетах.


• Время отклика: 7, 5 мс
  Время отклика (реакции) 7, 5 мс — это критический параметр, используемый при расчете минимального безопасного расстояния (согласно EN ISO 13855). Короткое время отклика способствует уменьшению требуемого безопасного расстояния от опасной зоны.

Основные преимущества

• Высокая степень защиты корпуса (IP 65 / IP 67):Конструкция из алюминия и поликарбоната обеспечивает защиту от попадания пыли и сильных струй воды (IP 65), а также от временного погружения в воду (IP 67). Это позволяет использовать устройство в условиях, где присутствует влажность, пыль или агрессивные моющие средства.
• Максимальная надежность системы:Соответствие требованиям типа 4, PL e, и SIL 3 гарантирует применение завесы в самых требовательных промышленных приложениях, где отказ защитной функции недопустим.
• Простота подключения и монтажа:Использование стандартного разъема M12 и тонкая, прочная конструкция упрощают установку и подключение завесы даже в ограниченном пространстве.

Общие технические данные

Рабочее напряжение составляет 24 В постоянного тока (DC). Электрическое исполнение выходов OSSD — PNP, с двумя независимыми выходами, каждый из которых выдерживает максимальную токовую нагрузку до 400 мА. Завеса использует инфракрасный свет с длиной волны 950 нм.
