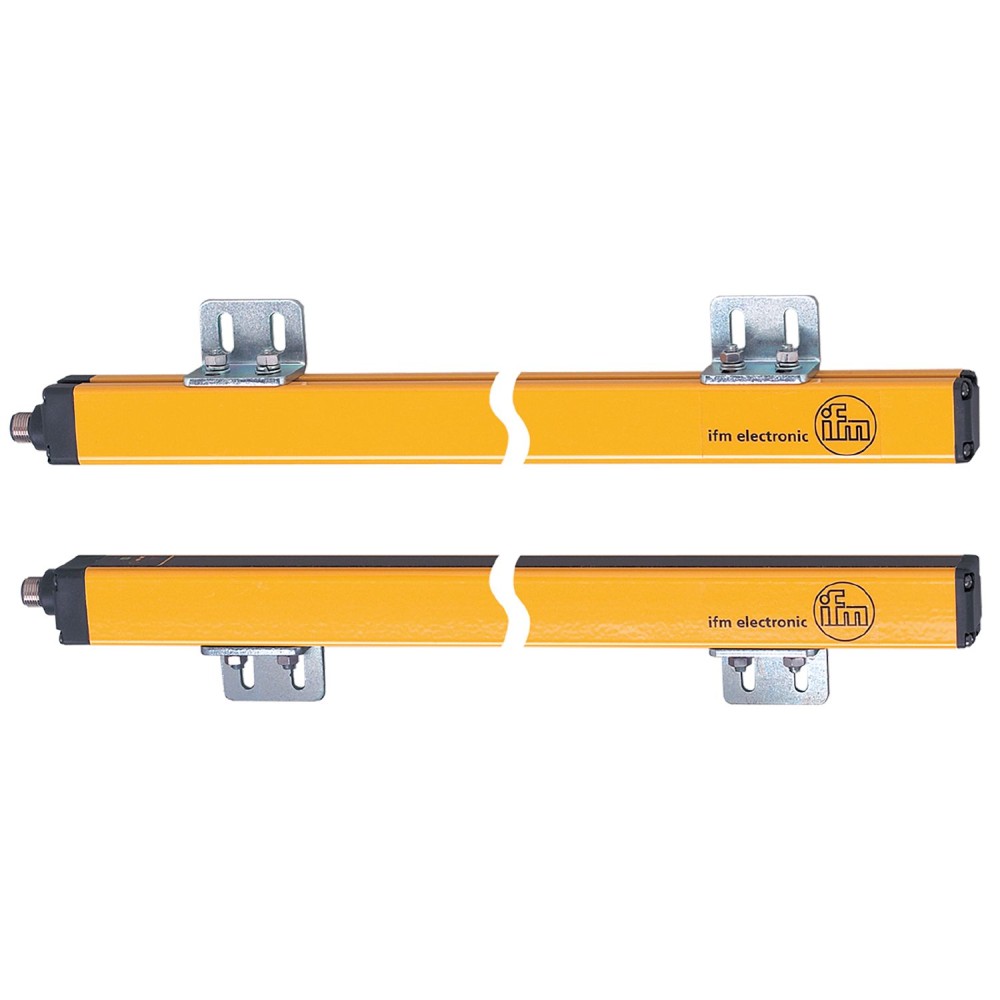

Световая завеса безопасности IFM OYA1210-20-4-20-P-1 OY228S

Световая завеса безопасности IFM OYA1210-20-4-20-P-1 (OY228S)

Световая завеса безопасности IFM OY228S предназначена для надежной защиты опасных зон и контроля доступа к оборудованию в соответствии с международными стандартами функциональной безопасности. Модель соответствует требованиям типа 4 по IEC 61496 и предназначена для использования в сложных промышленных условиях. Данное устройство является излучателем и приемником в одном корпусе (активный/пассивный элемент), что упрощает монтаж и подключение.

Ключевые технические параметры

При выборе данной световой завесы критически важны следующие параметры:

• Уровень функциональной безопасности:Соответствует Типу 4 по IEC 61496-1, Категории 4 / PL e по ISO 13849-1 и SIL 3 по IEC 61508 / IEC 62061. Это обеспечивает максимальный требуемый уровень надежности для систем защиты от травм, что делает устройство применимым в самых высокорисковых автоматизированных комплексах.
• Разрешение (обнаружительная способность d):20 мм. Данное разрешение критически необходимо для защиты рук и пальцев оператора, поскольку гарантирует обнаружение объектов, диаметр которых превышает 20 мм.
• Высота защищенной зоны:1210 мм. Этот параметр определяет вертикальное покрытие опасной зоны и является ключевым при проектировании защитных ограждений, позволяя контролировать проемы средних и больших размеров.
• Рабочий диапазон:Ширина зоны защиты составляет от 3 до 20 м при высокой интенсивности света и от 0 до 10 м при низкой интенсивности. Широкий диапазон позволяет гибко использовать завесу как для непосредственного ограждения рабочих ячеек, так и для защиты доступа в крупные технологические зоны.

Эксплуатационные преимущества и конструкция

Конструктивные особенности световой завесы IFM OY228S обеспечивают высокую надежность и простоту интеграции в промышленное оборудование:

• Степень защиты IP 65 и IP 67:Двойной класс защиты гарантирует полную защиту от проникновения пыли (IP 6x), струй воды (IPx5) и временного погружения (IPx7). Это критично для эксплуатации в условиях, требующих регулярной мойки или высокой влажности.
• Прочная конструкция:Корпус выполнен из алюминия, а передняя панель — из поликарбоната, что обеспечивает тонкий, но прочный профиль (1263 x 28 x 30 мм) для использования в суровых промышленных условиях и экономии места при установке.
• Электрическое подключение и выходы:Устройство использует стандартный разъем M12 для простого подключения и оснащено двумя выходами OSSD (ПНП), каждый с максимальной токовой нагрузкой 400 мА, что обеспечивает прямую интеграцию в цепи управления безопасностью.

Дополнительные технические характеристики:Рабочее напряжение составляет 24 В постоянного тока. Время отклика системы — 16. 5 мс, что соответствует высоким требованиям скоростной работы защитного оборудования. Тип света — инфракрасный с длиной волны 950 нм.
