Световая завеса безопасности IFM OYA1360-90-4-20-P-1 OY209S

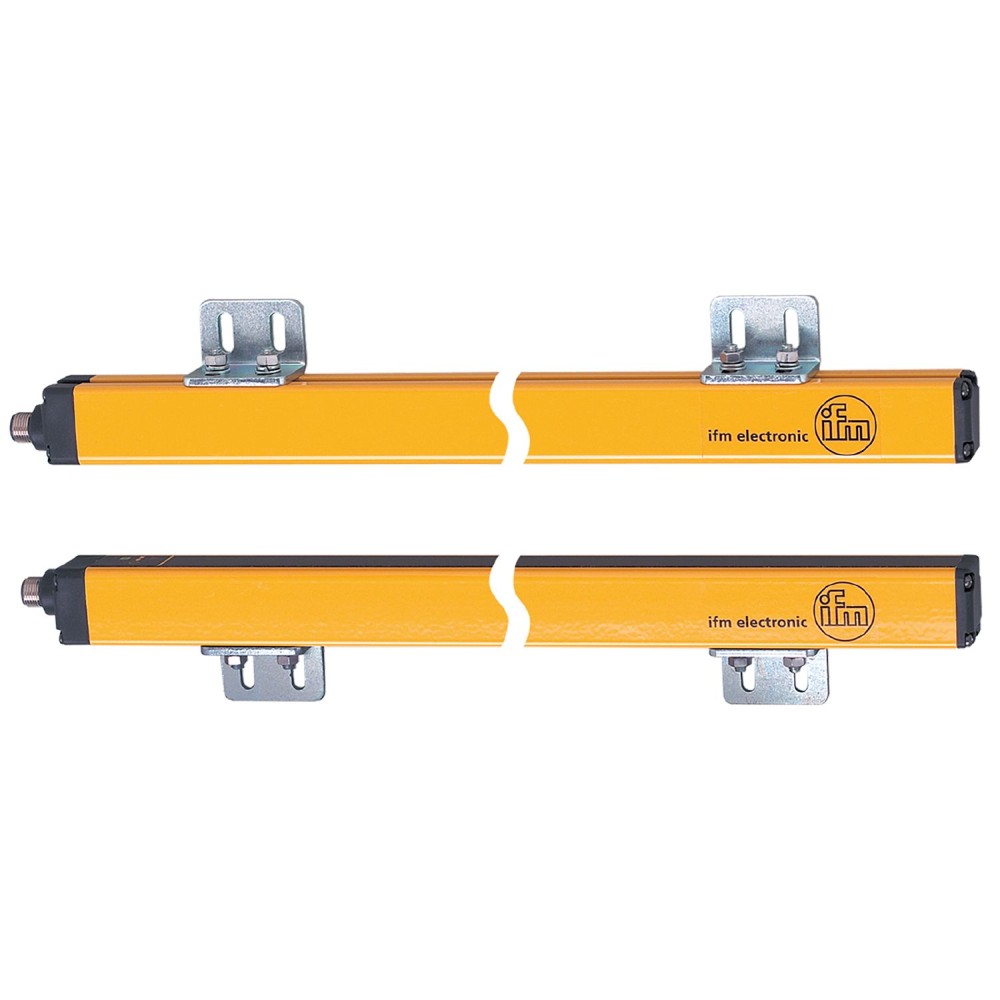

Световая завеса безопасности IFM OYA1360-90-4-20-P-1 (OY209S)

Световая завеса безопасности IFM OY209S, артикул OYA1360-90-4-20-P-1, представляет собой двухэлементное оптико-электронное защитное устройство (ESPE), разработанное для контроля опасных зон и обеспечения безопасного доступа на промышленных объектах. Конструкция соответствует требованиям типа 4 согласно стандарту IEC 61496 и предназначена для защиты персонала от травм, вызванных механизмами, движущимися частями оборудования или доступом в опасные зоны.

Ключевые технические характеристики и практическое значение

1. Уровень функциональной безопасности
Завеса соответствует высочайшим требованиям безопасности: Тип 4 по IEC 61496, Уровень производительности (PL) e по ISO 13849-1, а также Уровень полноты безопасности (SIL) 3 по IEC 61508 и IEC 62061. Это обеспечивает максимальную надежность системы защиты, позволяя использовать завесу в критически опасных производственных процессах.

2. Разрешение (Обнаружительная способность)
Разрешение составляет 90 мм. Данный параметр критически важен, так как определяет минимальный размер объекта (часть тела или орган), который будет обнаружен при пересечении защитной зоны, что необходимо учитывать при расчете безопасного расстояния до опасной точки.

3. Высота защищенной зоны и Рабочий диапазон
Защищаемая высота составляет 1360 мм, что позволяет контролировать крупные проемы и зоны доступа. Рабочий диапазон ширины зоны защиты варьируется от 0 до 20 м (до 10 м при низкой интенсивности света и до 20 м при высокой интенсивности), что обеспечивает гибкость применения завесы как на коротких, так и на протяженных дистанциях в цеховых условиях.

4. Степень защиты оболочки
Корпус имеет класс защиты IP 65 и IP 67. Класс IP 67 гарантирует полную защиту от пыли и возможность кратковременного погружения в воду, что позволяет эксплуатировать завесу в суровых промышленных условиях, включая зоны с высокой влажностью, запыленностью или воздействием моющих средств.

5. Время отклика
Время отклика системы составляет 4 мс. Это минимальное время, необходимое системе для выдачи сигнала остановки после прерывания луча, что является критичным параметром при расчете безопасного расстояния и скорости реакции защитного механизма.

Преимущества модели OY209S

• Высокий уровень безопасности:Соответствие стандартам Категория 4, PL e и SIL 3 минимизирует вероятность отказа защитной функции.
• Надежность в эксплуатации:Степень защиты IP 65 и IP 67 в сочетании с прочным алюминиевым корпусом и поликарбонатной передней панелью обеспечивает длительную работу в агрессивной промышленной среде.
• Интеграционная готовность:Использование стандартного разъема M12 упрощает подключение и интеграцию завесы в существующие системы автоматизации, работающие от стандартного напряжения 24 V DC.
