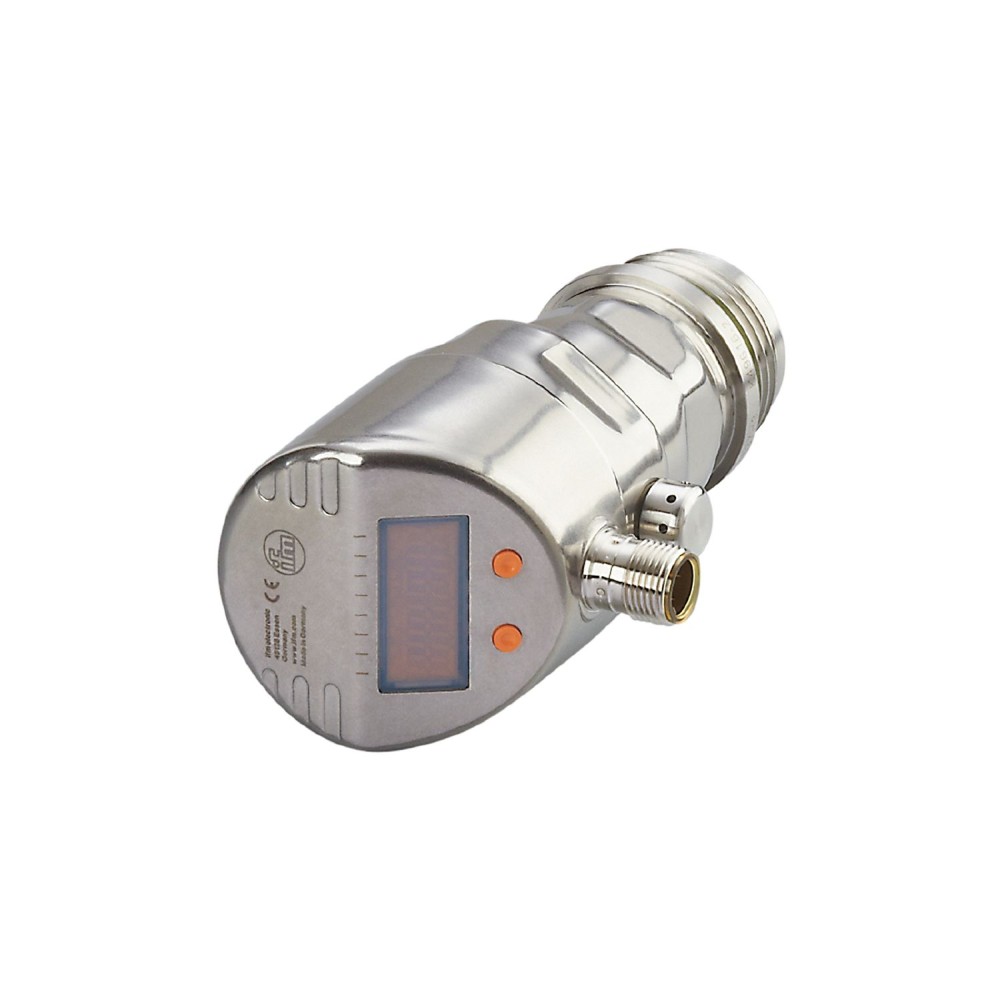

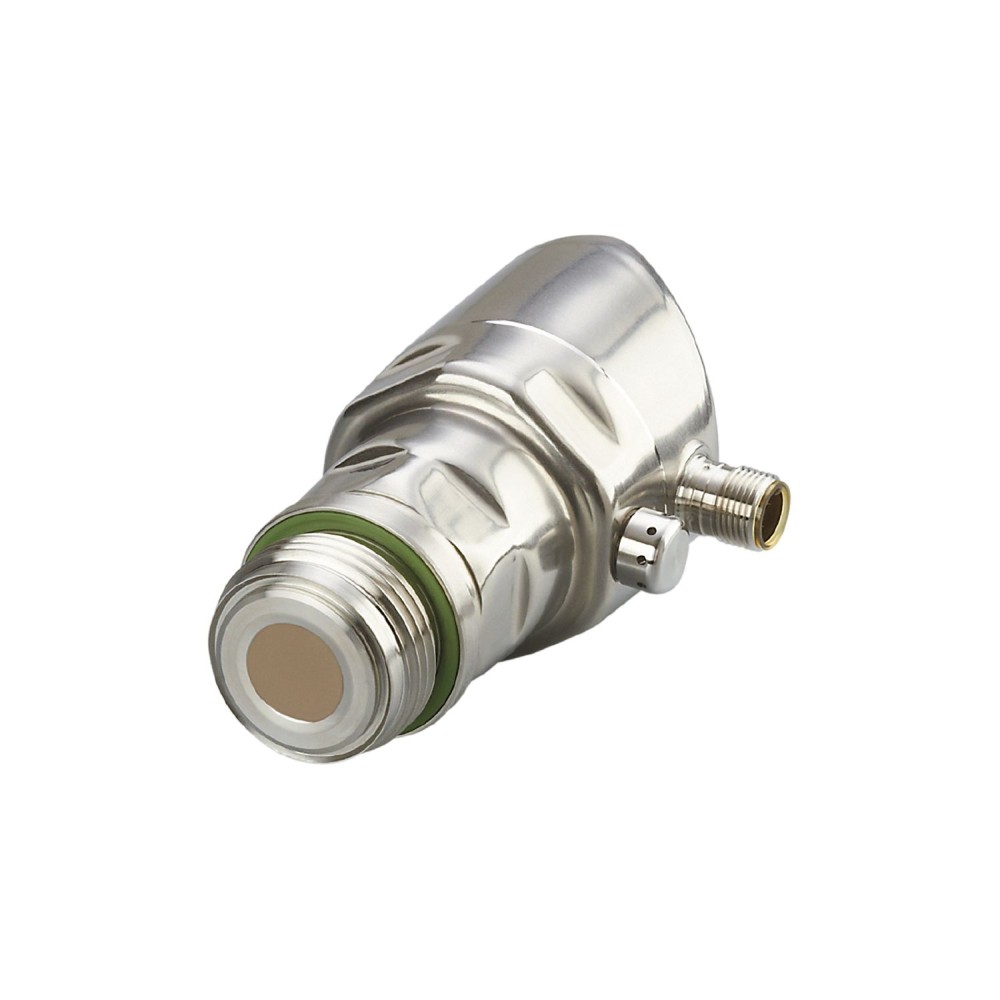

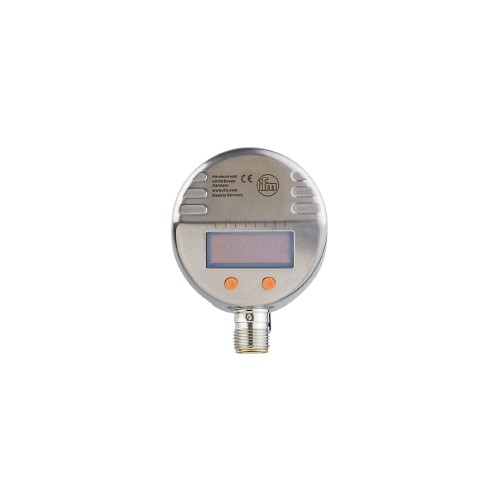

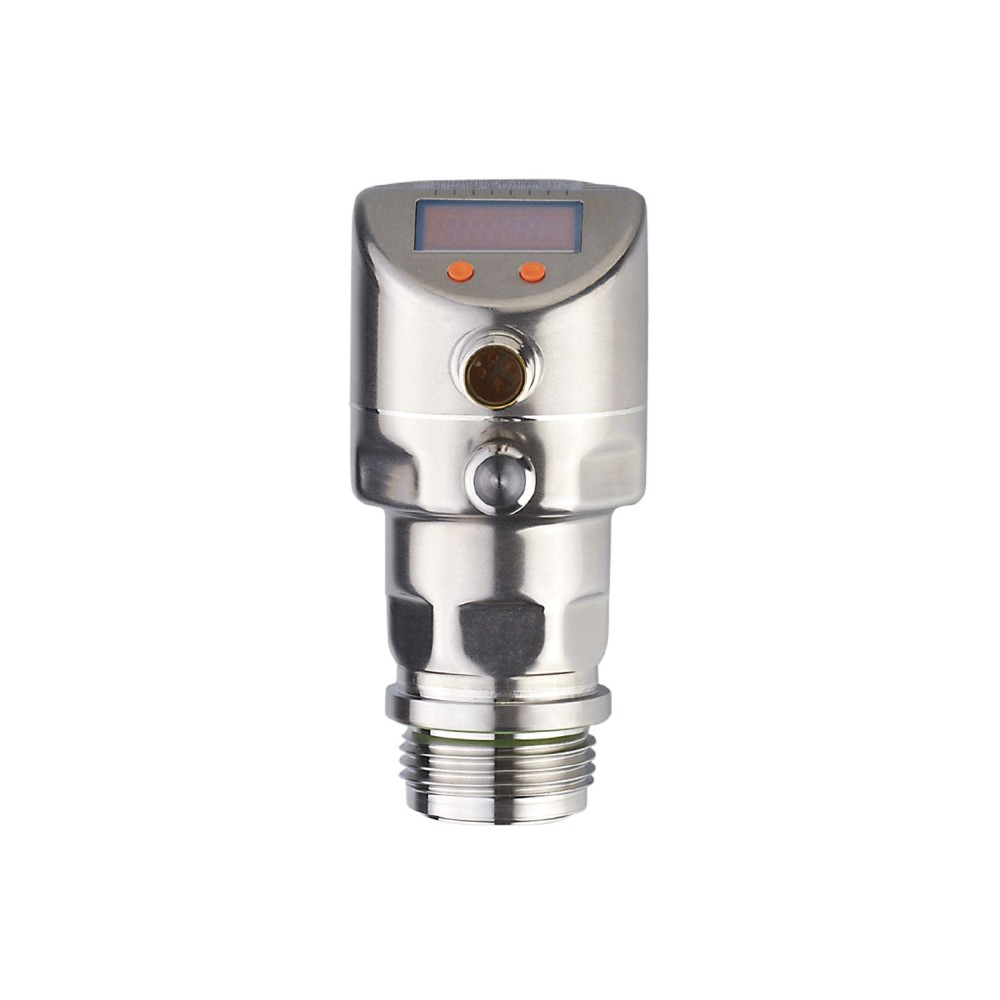

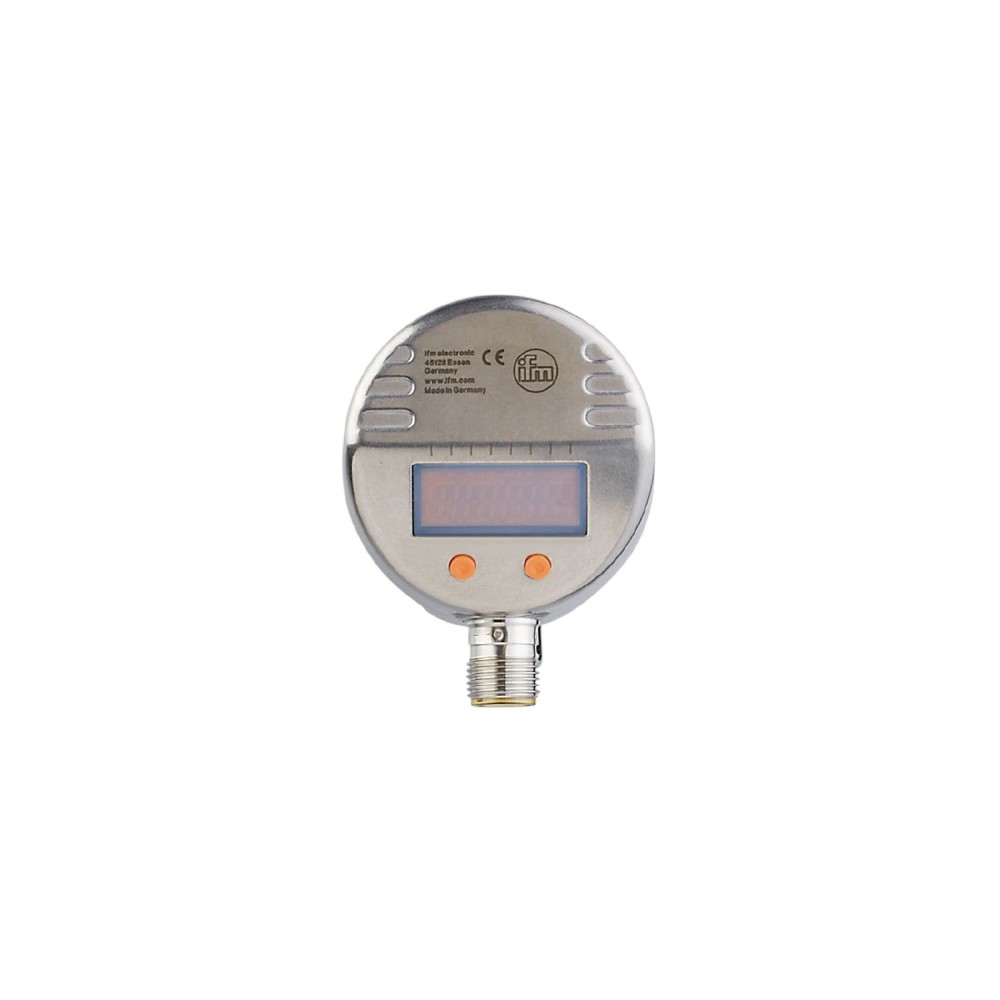

Датчик давления промывки с дисплеем IFM PI-2,5-REA01-MFRKG/US/ /P PI2796

Код товара: 190439

IFM Производитель

87 656 ₽

Быстрый заказ

Характеристики

Код производителяPI2796

АртикулPI2796

Код производителяPI-2,5-REA01-MFRKG/US/ /P

Все характеристики

IFM PI2796 дополнительные характеристики

Описание

Датчик давления IFM PI2796

Датчик давления IFM PI2796 (артикул PI-2, 5-REA01-MFRKG/US/ /P) представляет собой электронный датчик давления с дисплеем, разработанный для применения в условиях, требующих высокой гигиеничности и устойчивости к агрессивным воздействиям. Он предназначен для использования в пищевой промышленности, производстве напитков и других отраслях, где требуется точный контроль давления в санитарных условиях.

Ключевые характеристики

Диапазон измерения и тип давления:Датчик обеспечивает измерение относительного давления в диапазоне от -0. 124 до 2. 5 бар. Это позволяет применять его для контроля как вакуума, так и избыточного давления в различных технологических процессах.
Конструкция и материалы для гигиенических применений:Корпус датчика выполнен из нержавеющей стали (316L/1. 4404). Смачиваемые части, контактирующие со средой, изготовлены из керамики (99, 9 % Al2O3), нержавеющей стали (316L/1. 4435) с характеристиками поверхности Ra < 0,4 мкм / Rz = 4 мкм, а также ПТФЭ. Такая конструкция обеспечивает гигиеничность, отсутствие мертвых зон и устойчивость к агрессивным чистящим средствам и мойке под высоким давлением.
Класс защиты:Устройство обладает высоким классом защиты IP 67, IP 68 и IP 69K. Это гарантирует надежную работу в условиях влажности, пыли и при интенсивной мойке, включая струи воды высокого давления.
Выходные сигналы и интерфейс:Датчик оснащен двумя программируемыми цифровыми выходами (PNP/NPN, нормально открытый/нормально закрытый) и одним аналоговым выходом 4... 20 мА, который является масштабируемым и инвертируемым. Поддержка интерфейса IO-Link позволяет гибко интегрировать датчик в современные системы автоматизации и осуществлять расширенную параметризацию.
Температурный диапазон среды:Рабочий диапазон температуры измеряемой среды составляет от -25 °C до 125 °C, с возможностью кратковременного воздействия до 145 °C в течение одного часа. Это обеспечивает стабильность показаний в широком спектре температурных условий технологических процессов.

Преимущества

Высокая степень защиты IP 67/68/69K и гигиеничная конструкция, выполненная из высококачественных материалов, обеспечивают надежность и долговечность в агрессивных промышленных средах, а также соответствие строгим санитарным требованиям.
Наличие программируемых цифровых и аналоговых выходов, а также интерфейса IO-Link, предоставляет широкие возможности для гибкой интеграции датчика в различные системы управления и автоматизации.
Расширенный диапазон рабочих температур среды гарантирует стабильную и точную работу датчика в условиях значительных температурных колебаний, характерных для пищевой и других перерабатывающих отраслей.

Характеристики Датчик давления промывки с дисплеем IFM PI-2,5-REA01-MFRKG/US/ /P PI2796

Основные характеристики

MAWP для приложений согласно CRN[бар]	20 бар
MTTF[лет]	160
Аналоговая конечная точка	0.5...2.5 bar7.26...36.27 psi50...250 kPa
Аналоговая начальная точка	-0.124...1.88 бар-1.8...27.27 psi-12.4...188кПа
Аналоговые данные процесса	1
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PI2796
В шагах от	0.002 bar0.03 psi0.2 kPa
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	358.5
Время задержки включения [с]	0.5
Время реакции на импульс аналогового выхода [мс]	7
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 50 / L = 105.8
Демпфирование аналогового выхода dAA[s]	0.01...99.99
Диапазон измерения	-0.124...2.5 bar-124...2500 mbar-1.8...36.27 psi-12.4...250 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...70 °C)
Дисплейный блок	бар, кПа, фунт/кв. дюйм, дюйм вод. ст., м вод. ст., % от диапазона
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Заводские настройки	SP1 = 0.624 barrP1 = 0.574 barSP2 = 1.874 barrP2 = 1.824 barASP = 0.000 barAEP = 2.500 bardAP = 0.06 sdAA = 0.03 s
Защита	IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...30
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PI-2,5-REA01-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), FKM, PTFE, PBT, PEI, PFA
Материалы (смачиваемые части)	керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, ПТФЭ
Мин. время отклика коммутационного выхода (dAP)[мс]	3
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	50 бар725 фунтов на кв. дюйм5000 кПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	20 бар 290 фунтов на кв. дюйм 2000 кПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,05, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплейный блокСветодиод, зеленыйСветодиод состояния переключения, желтыйФункциональный дисплейБуквенно-цифровой дисплей, 4-значныйИзмеренные значенияБуквенно-цифровой дисплей, 4-значный
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault159
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 45
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Рабочее напряжение[В]	18...32 DC
Ревизия IOLink	1.0
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...125, (145 max. 1h)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба Aseptoflex Vario
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-0.124...2.496 bar-1.8...36.21 psi-12.4...249.6 kPa
Точность точки переключения [% от диапазона]	<, ± 0,2, (Turn down 1:1)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	-0.12...2.5 bar-1.74...36.27 psi-12...250 kPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	125
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
