Световая завеса безопасности IFM OYA1060-50-2-12-P-1 OY077S

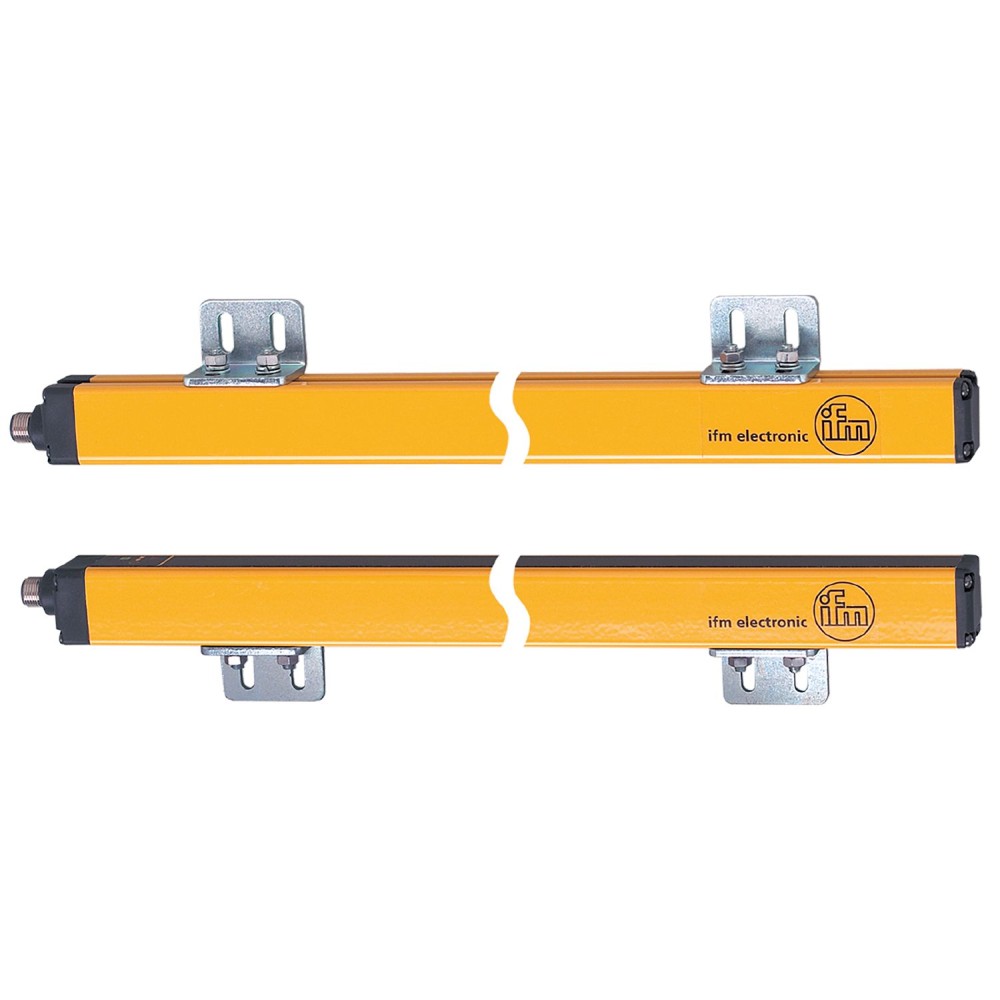

Световая завеса безопасности IFM OYA1060-50-2-12-P-1 (OY077S)

Световая завеса безопасности IFM OYA1060-50-2-12-P-1 предназначена для неконтактной защиты опасных зон и проемов промышленного оборудования. Комплект состоит из приемника и передатчика, функционирующих на основе инфракрасного света с длиной волны 950 нм. Электрическое исполнение — PNP, с двумя выходами OSSD, каждый из которых выдерживает максимальную токовую нагрузку 400 мА при 24 В постоянного тока (DC).

Ключевые технические параметры

Выбор данной модели определяется критически важными параметрами, напрямую влияющими на безопасность и применимость в производственных процессах.

Разрешение и зона защиты

• Разрешение (Обнаружительная способность d): 50 мм.Данное разрешение обеспечивает надежное обнаружение органов или частей тела человека, препятствующих доступу в опасную зону. Величина 50 мм является стандартной для защиты рук и предплечий в соответствии с требованиями безопасности.
• Высота защищенной зоны: 1060 мм.Определяет вертикальное покрытие, что позволяет применять завесу для защиты проемов среднего размера, предотвращая несанкционированный доступ к оборудованию.

Характеристики безопасности и рабочего диапазона

• Тип ESPE (IEC 61496-1): Тип 2.Соответствие требованиям Типа 2 согласно IEC 61496-1, а также достижение Уровня производительности PL c по ISO 13849-1 и Уровня полноты безопасности SIL 1 по IEC 62061. Это определяет применимость завесы в системах с относительно невысоким риском, требующих периодического контроля.
• Ширина зоны защиты: Выбираемый диапазон.Возможность выбора между режимом низкой интенсивности (0... 4 м) и высокой интенсивности (3... 12 м). Это обеспечивает гибкость при установке и позволяет адаптировать завесу под конкретные условия цеха и расстояние до точки контроля.
• Время отклика: 9 мс.Короткое время отклика является критически важным параметром для точного расчета минимального безопасного расстояния, необходимого для остановки машины до момента достижения оператором опасной зоны.

Преимущества и конструктивные особенности

Световая завеса OY077S обладает рядом конструктивных и функциональных преимуществ, важных для эксплуатации в промышленных условиях.

Главные преимущества:

1. Гибкость настройки диапазона:Выбираемая ширина зоны защиты (от 0 до 12 м) обеспечивает универсальность применения на разных расстояниях от потенциально опасного механизма. 2. Повышенная надежность в агрессивной среде:Корпус из алюминия с передней панелью из поликарбоната обеспечивает прочность, а высокая степень защиты IP 65 и IP 67 гарантирует работоспособность в условиях запыленности и воздействия влаги. 3. Простота интеграции:Стандартное рабочее напряжение 24 В DC и наличие двух OSSD выходов с защитой от короткого замыкания и обратной полярности упрощают подключение и интеграцию в существующие системы управления.

Конструкция и защита

Завеса выполнена в тонком, прочном корпусе (1113 x 28 x 30 мм). Материал корпуса — алюминий, материал передней панели — поликарбонат. Защита от внешних воздействий соответствует классам IP 65 и IP 67. Электрическое подключение осуществляется через разъем M12.
