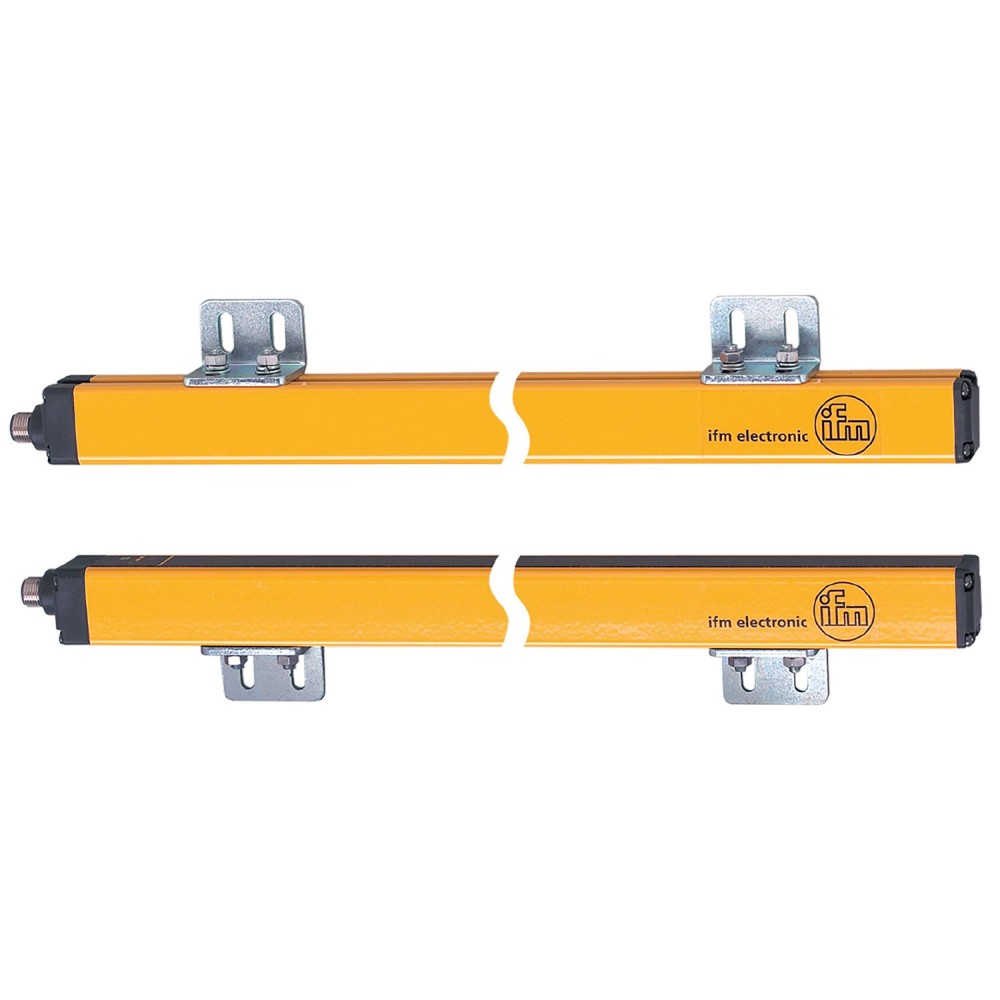

Световая завеса безопасности IFM OYA1360-40-2-12-P-1 OY059S

Ключевые технические характеристики и назначение

Световая завеса безопасности IFM OYA1360-40-2-12-P-1 (артикул OY059S) предназначена для неконтактной защиты персонала в опасных зонах производственных линий, прессов, робототехнических комплексов и другого промышленного оборудования. Устройство обеспечивает защиту рук оператора от несанкционированного доступа к оборудованию. Оно соответствует требованиям Типа 2 согласно стандарту IEC 61496-1, а также имеет класс безопасности PL c и SIL 1.

Основные параметры безопасности и эксплуатации

Для корректного подбора и обеспечения функциональной безопасности системы необходимо учитывать следующие ключевые параметры:

• Разрешение (обнаружительная способность d) 40 мм:Данный параметр критически важен для защиты рук, поскольку определяет минимальный размер объекта, который гарантированно обнаруживается завесой.
• Высота защищенной зоны 1360 мм:Указывает на вертикальный размер контролируемого проема или зоны, которую способна перекрыть завеса. Это главный геометрический параметр для интеграции в оборудование.
• Ширина зоны защиты (диапазон) до 12 м:Определяет максимальное расстояние между излучателем и приемником завесы, что позволяет использовать устройство для защиты широких или удаленных проходов в промышленных цехах, используя режим высокой интенсивности света.
• Время отклика 12, 5 мс:Является определяющим фактором при расчете минимально допустимого расстояния безопасности (S) от завесы до опасной зоны, согласно стандарту EN ISO 13855.
• Степень защиты корпуса IP 65 / IP 67:Высокая степень защиты обеспечивает надежную работу завесы в условиях запыленности, присутствия влаги и при кратковременном погружении, что критично для суровых промышленных сред.

Преимущества, связанные с ключевыми характеристиками

Универсальность применения по дальности:Возможность выбора широкого диапазона обнаружения (от 0 до 12 метров) позволяет использовать завесу как для близких проемов, так и для защиты протяженных зон.
Повышенная надежность в агрессивных условиях:Корпус из алюминия в сочетании с классом защиты IP 65 и IP 67 гарантирует долговременную эксплуатацию в неблагоприятной производственной среде.
Соответствие требуемому уровню безопасности:Сертификация по Типу 2, PL c и SIL 1 подтверждает пригодность устройства для использования в системах, требующих среднего уровня снижения риска, в соответствии с международными стандартами IEC и ISO.

Технические данные

Электрические характеристики:Рабочее напряжение 24 В постоянного тока (DC). Электрическое исполнение выходов – PNP.
Выходы OSSD:Предусмотрено 2 дискретных выхода OSSD (Output Signal Switching Device), способных выдерживать максимальную токовую нагрузку до 400 мА при 24 В.
Подключение:Осуществляется через стандартный разъем M12 с кодировкой A.
