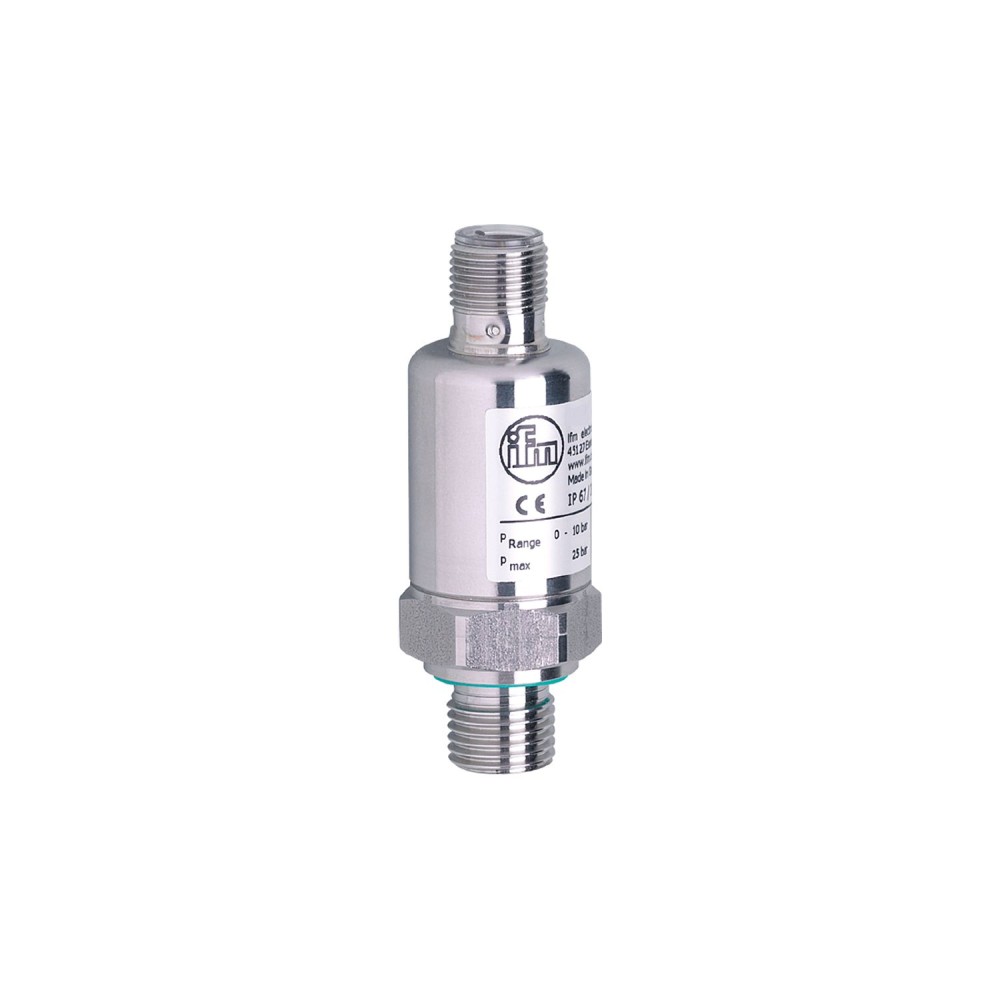

Датчик давления IFM PT-025-SBG14-A-ZVG/US/ /W PT3543

Код товара: 190353

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPT3543

Код производителяPT-025-SBG14-A-ZVG/US/ /W

Все характеристики

IFM PT3543 дополнительные характеристики

Описание

Надежное определение давления в системе промышленного применения. Высокая устойчивость к ударам и вибрации. Отличная повторяемость и низкая погрешность линейности. Срок службы более 50 миллионов циклов изменения давления. Компактный и прочный корпус из нержавеющей стали для использования в условиях ограниченного пространства.

Характеристики Датчик давления IFM PT-025-SBG14-A-ZVG/US/ /W PT3543

Основные характеристики

MTTF[лет]	1579
Аналоговый токовый выход [мА]	4...20
Артикул	PT3543
Вес[г]	81.6
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Диапазон измерения	0...25 bar0...363 psi0...2.5 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (-25...90 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Жилье	цилиндрический
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от обратной полярности	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PT-025-SBG14-A-ZVG/US/ /W
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	775, (Ub = 24 V, (Ub - 8,5 V) / 20 mA)
Материалы	нержавеющая сталь (316L/1.4404), ПА
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), Уплотнение: FKM
Мин. разрывное давление	600 бар7253 фунта на квадратный дюйм60 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	50 миллионов
Номинальное давление	60 бар870 фунтов на кв. дюйм6 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (-25...90 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 1,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона)
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Приложение	для промышленного применения
Рабочее напряжение[В]	8.5...36 DC
Размеры[мм]	Ø 22 / L = 65.1
Связь	Разъем: 1 x M12, кодировка: A
СМИ	жидкости и газы
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение 10 В/мEN 61000-4-4 Взрывной сигнал 4 кВ Соединительный зажим EN 61000-4-5 Перенапряжение 1 кВ для блоков постоянного тока EN 61000-4-6 ВЧ-проводимость 10 В
