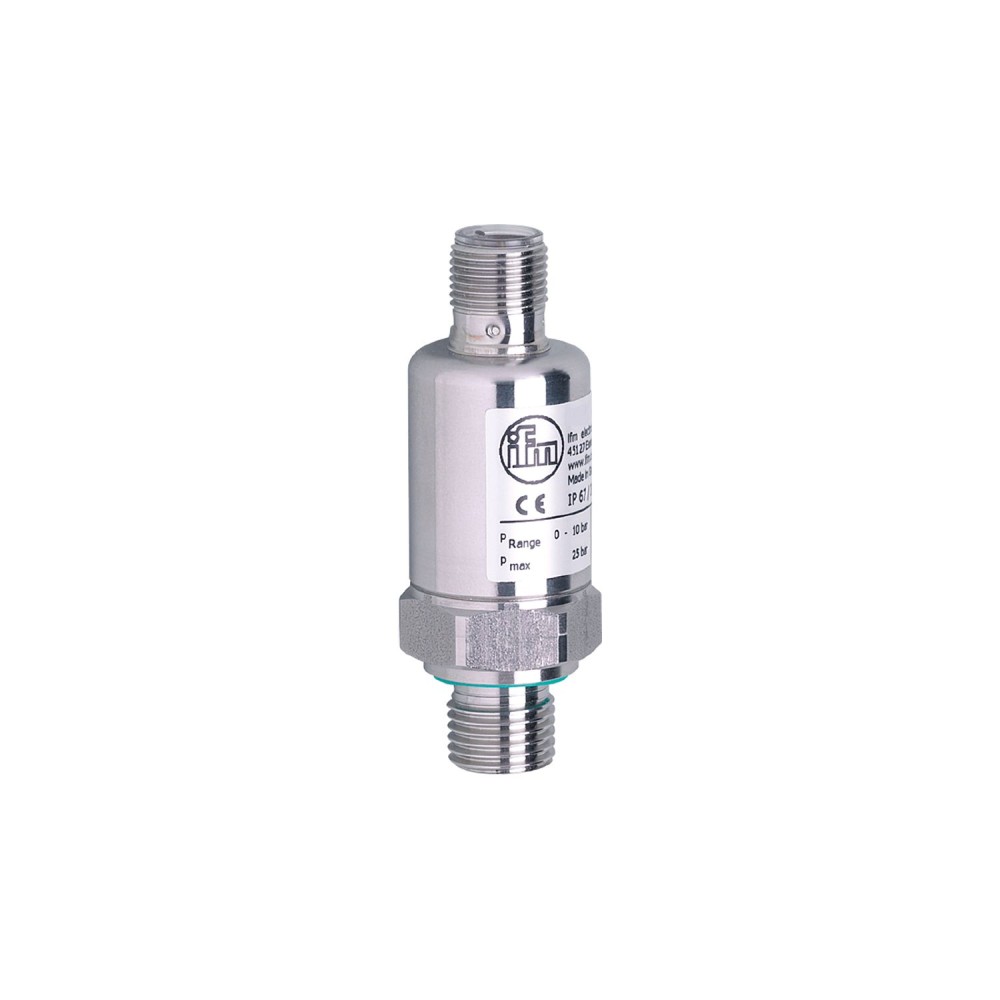

Датчик давления IFM PT-100-SBG14-A-ZVG/US/ /W PT3542

Код товара: 190352

IFM Производитель

20 127 ₽

Быстрый заказ

Характеристики

Код производителяPT3542

АртикулPT3542

Код производителяPT-100-SBG14-A-ZVG/US/ /W

Все характеристики

IFM PT3542 дополнительные характеристики

Описание

Датчик давления IFM PT3542 (PT-100-SBG14-A-ZVG/US/ /W)

Датчик давления IFM PT3542 (артикул PT-100-SBG14-A-ZVG/US/ /W) предназначен для надежного и точного измерения давления в промышленных системах. Устройство обеспечивает стабильную работу в сложных эксплуатационных условиях благодаря прочной конструкции и высоким техническим характеристикам.

Ключевые технические характеристики

Диапазон измерения:0... 100 бар. Этот диапазон позволяет использовать датчик в широком спектре промышленных задач, где требуется мониторинг среднего и высокого давления в жидких или газообразных средах.

Выходной сигнал:Аналоговый 4... 20 мА. Стандартный токовый выход 4... 20 мА обеспечивает высокую помехоустойчивость и совместимость с большинством систем автоматизации и контроллеров.

Точность измерений:Погрешность линейности < ± 0, 25 % от диапазона (BFSL) и повторяемость < ± 0, 1 % от диапазона. Эти параметры гарантируют высокую точность и стабильность показаний датчика на протяжении всего срока службы, что критически важно для прецизионных процессов.

Конструкция и долговечность:Корпус выполнен из нержавеющей стали (316L/1. 4404), обеспечивая степень защиты IP 67 и IP 69K. Датчик рассчитан на срок службы более 50 миллионов циклов изменения давления и обладает высокой устойчивостью к ударам (50 g) и вибрации (20 g), что делает его пригодным для эксплуатации в жестких промышленных условиях.

Преимущества

Высокая надежность измерений:Отличная повторяемость и низкая погрешность линейности обеспечивают стабильные и точные данные о давлении, минимизируя необходимость в частой калибровке.
Долговечность в агрессивных средах:Прочный корпус из нержавеющей стали и высокий класс защиты IP 67/IP 69K гарантируют продолжительный срок службы даже при воздействии влаги, пыли, ударов и вибраций.
Универсальность применения:Стандартный аналоговый выход и широкий диапазон измерения позволяют легко интегрировать датчик в различные промышленные системы, а компактные габариты облегчают установку в условиях ограниченного пространства.

Характеристики Датчик давления IFM PT-100-SBG14-A-ZVG/US/ /W PT3542

Основные характеристики

MTTF[лет]	1579
Аналоговый выход	4...20 мА
Артикул	PT3542
Вес	81.5
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Габариты	Ø 22 / L = 65.1
Диапазон измерения	0...100 bar0...1450 psi0...10 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (-25...90 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от обратной полярности	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PT-100-SBG14-A-ZVG/US/ /W
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	775, (Ub = 24 V, (Ub - 8,5 V) / 20 mA)
Материалы	нержавеющая сталь (316L/1.4404), ПА
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), Уплотнение: FKM
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	50 миллионов
Номинальное давление	200 бар 2900 фунтов на кв. дюйм 20 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (-25...90 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 1,0, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона)
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Рабочее напряжение[В]	8.5...36 DC
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение 10 В/мEN 61000-4-4 Взрывной сигнал 4 кВ Соединительный зажим EN 61000-4-5 Перенапряжение 1 кВ для блоков постоянного тока EN 61000-4-6 ВЧ-проводимость 10 В
