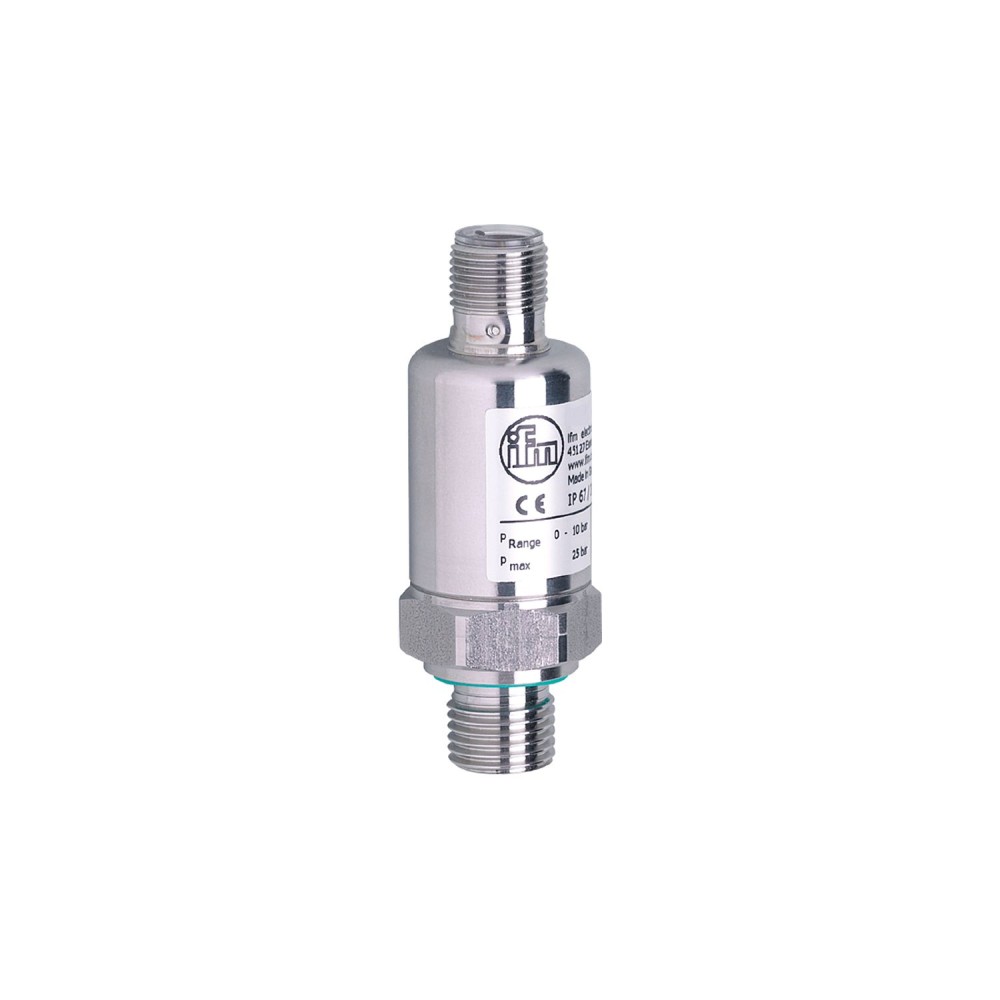

Датчик давления IFM PT-250-SBG14-A-ZVG/US/ /W PT3541

Код товара: 190351

IFM Производитель

20 128 ₽

Быстрый заказ

Характеристики

Код производителяPT3541

АртикулPT3541

Код производителяPT-250-SBG14-A-ZVG/US/ /W

Все характеристики

IFM PT3541 дополнительные характеристики

Описание

Датчик давления IFM PT-250-SBG14-A-ZVG/US/ /W (PT3541)

Датчик давления IFM PT-250-SBG14-A-ZVG/US/ /W, артикул PT3541, предназначен для точного и надежного измерения относительного давления в промышленных системах. Устройство обеспечивает стабильное функционирование в сложных условиях эксплуатации, характеризуется высокой устойчивостью к внешним воздействиям и долговечностью.

Ключевые характеристики

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от 0 до 250 бар (0... 3625 psi, 0... 25 МПа).

Данный диапазон позволяет применять устройство в широком спектре промышленных задач, где требуется контроль высокого давления.
Выходной сигнал:Стандартный аналоговый выходной сигнал 4... 20 мА.

Токовый выходной сигнал 4... 20 мА обеспечивает высокую помехоустойчивость и возможность передачи данных на значительные расстояния, что критично для интеграции в промышленные системы автоматизации.
Точность измерений:Отклонение линейности составляет менее ± 0, 25 % от диапазона (BFSL), повторяемость — менее ± 0, 1 % от диапазона (при колебаниях температуры менее 10 K).

Высокие показатели точности и повторяемости гарантируют надежность измерений и минимизируют погрешности в критически важных процессах.
Степень защиты:Корпус обладает степенью защиты IP 67 и IP 69K.

Высокая степень защиты позволяет использовать датчик в условиях повышенной влажности, запыленности и при воздействии струй воды под высоким давлением, что характерно для пищевой, фармацевтической и других отраслей промышленности.
Материалы смачиваемых частей:Нержавеющая сталь (316L/1. 4404), уплотнение FKM.

Использование коррозионностойких материалов обеспечивает совместимость с различными агрессивными средами, продлевая срок службы датчика и поддерживая чистоту измеряемой среды.

Преимущества

Высокая точность и повторяемость измерений, критичные для стабильности производственных процессов.
Устойчивость к механическим воздействиям (ударам и вибрации) и агрессивным средам благодаря прочному корпусу из нержавеющей стали и высокой степени защиты IP 67 / IP 69K.
Долговечность, подтвержденная сроком службы более 50 миллионов циклов изменения давления, что снижает эксплуатационные расходы.

Характеристики Датчик давления IFM PT-250-SBG14-A-ZVG/US/ /W PT3541

Основные характеристики

MTTF[лет]	1579
Аналоговый выход	4...20 мА
Артикул	PT3541
Вес	82.5
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Габариты	Ø 22 / L = 65.1
Диапазон измерения	0...250 bar0...3625 psi0...25 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (-25...90 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от обратной полярности	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PT-250-SBG14-A-ZVG/US/ /W
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	775, (Ub = 24 V, (Ub - 8,5 V) / 20 mA)
Материалы	нержавеющая сталь (316L/1.4404), ПА
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), Уплотнение: FKM
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	50 миллионов
Номинальное давление	400 бар5800 фунтов на кв. дюйм40 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (-25...90 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 1,0, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона)
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Рабочее напряжение[В]	8.5...36 DC
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение 10 В/мEN 61000-4-4 Взрывной сигнал 4 кВ Соединительный зажим EN 61000-4-5 Перенапряжение 1 кВ для блоков постоянного тока EN 61000-4-6 ВЧ-проводимость 10 В
