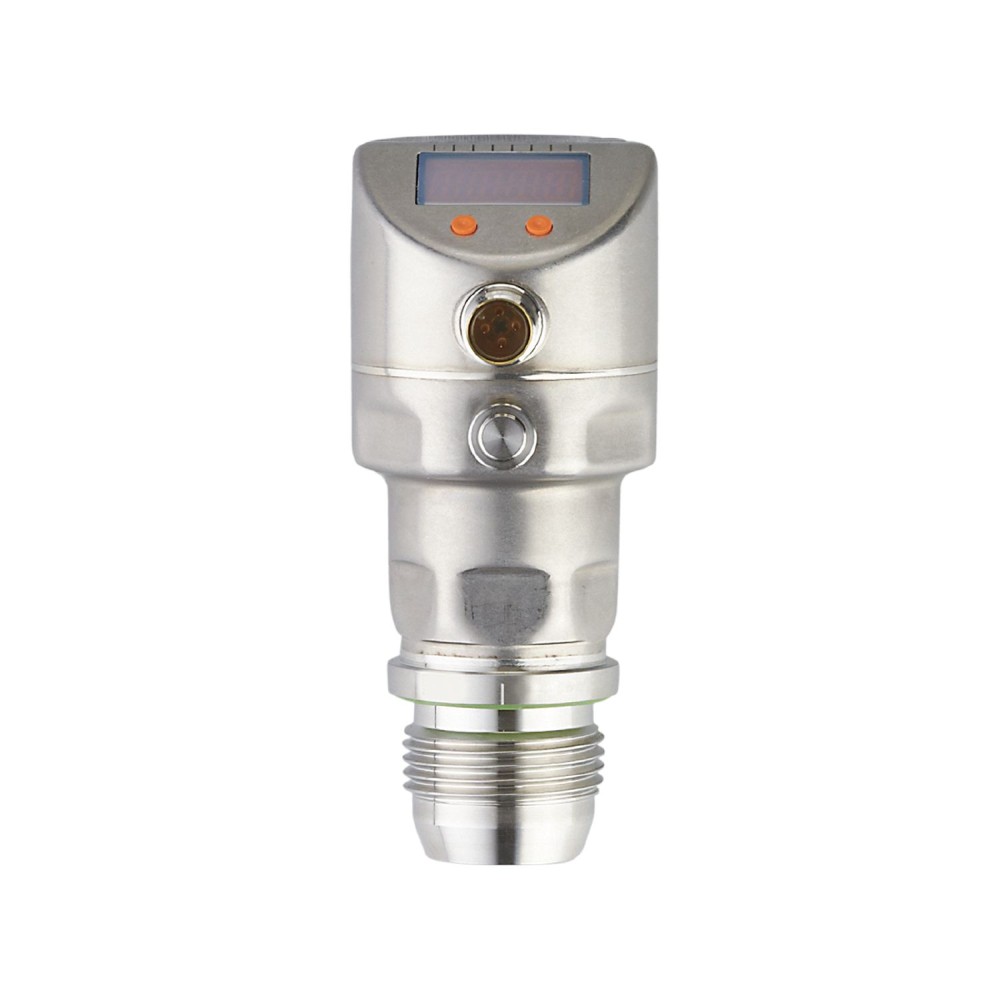

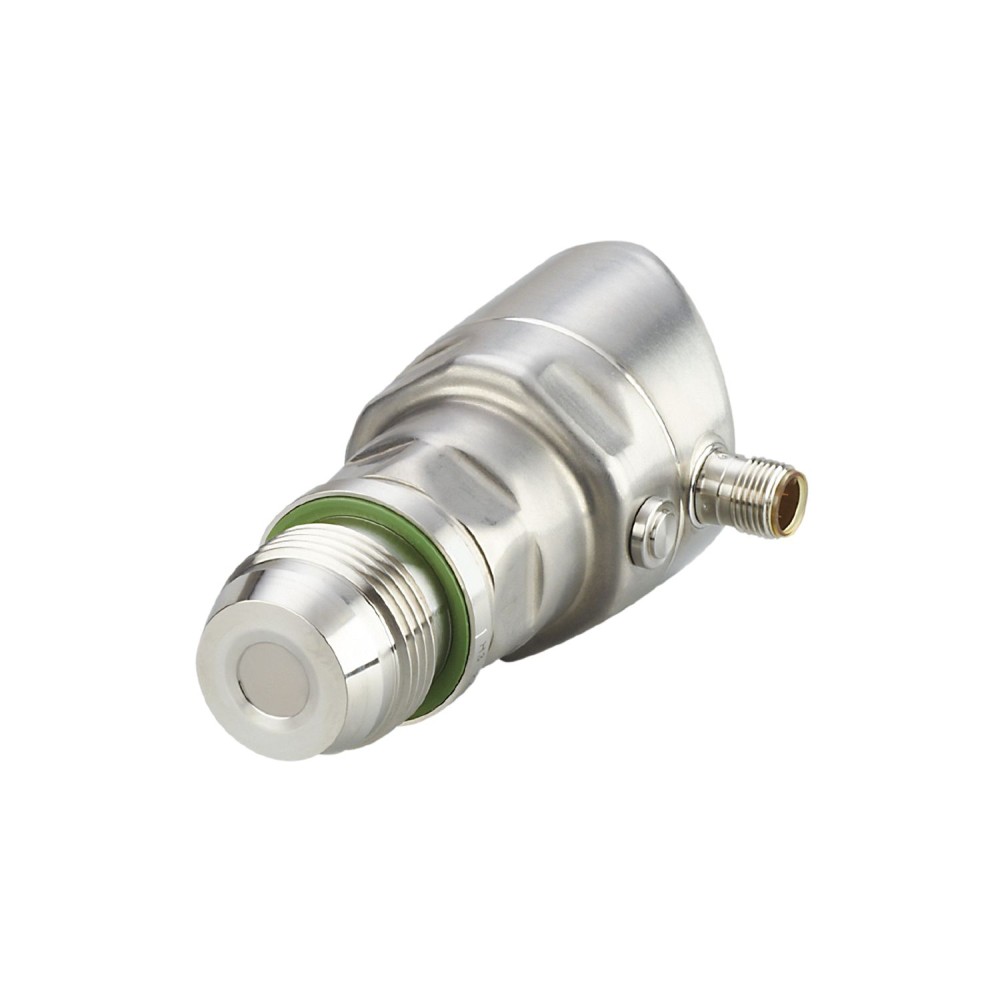

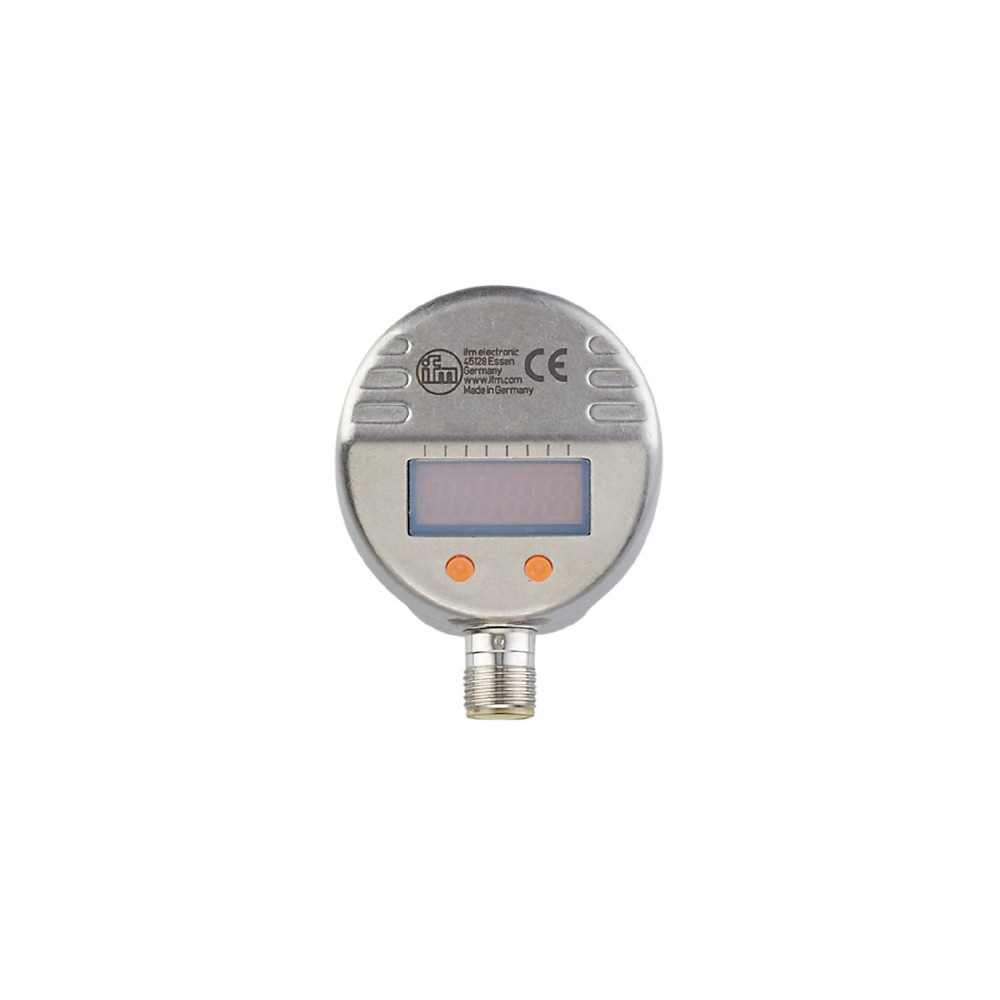

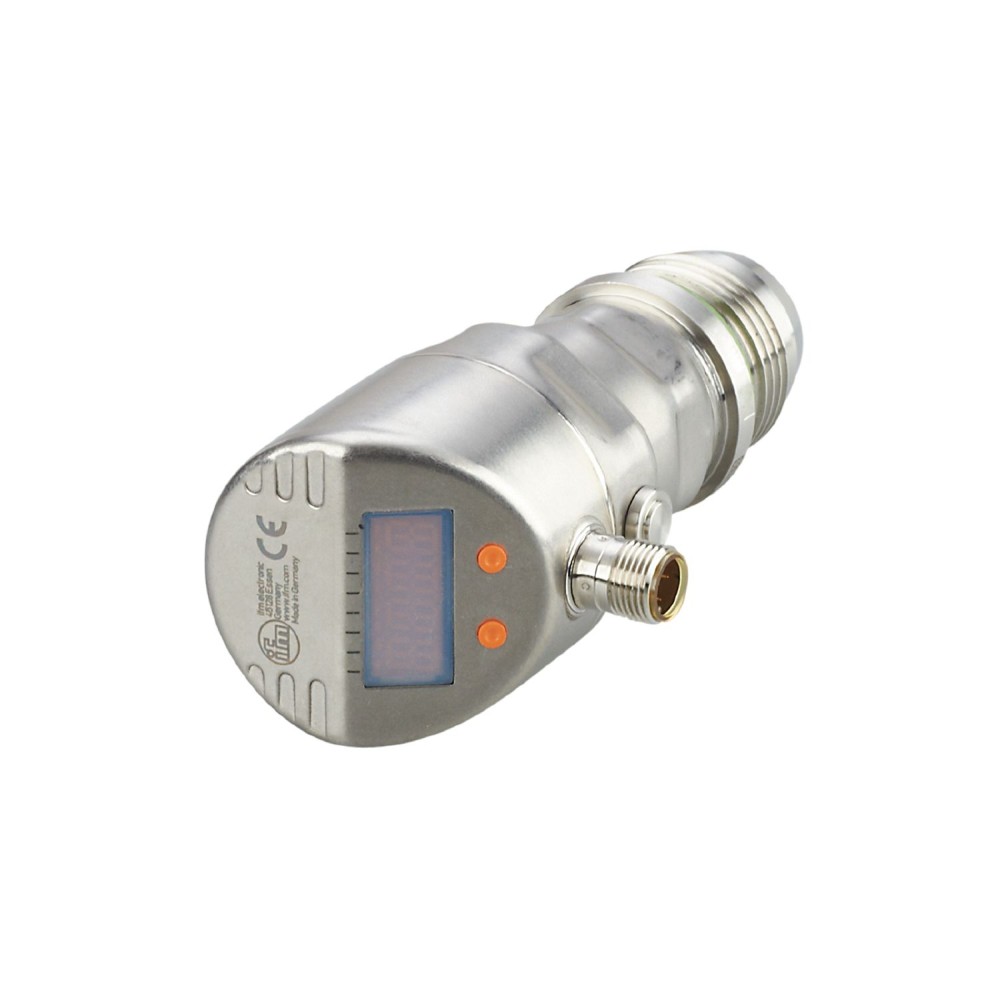

Датчик давления промывки с дисплеем IFM PI-100-REA01-MFRKG/US/ /P PI2602

Код товара: 190350

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPI2602

Код производителяPI-100-REA01-MFRKG/US/ /P

Все характеристики

IFM PI2602 дополнительные характеристики

Описание

Прочный корпус из нержавеющей стали для использования в пищевой промышленности и производстве напитков. Гигиеничная конструкция с заподлицо. Устойчив к мойке под высоким давлением с использованием агрессивных чистящих средств. Высокая термостойкость и высокий класс защиты. Программируемый аналоговый и коммутационный выход.

Характеристики Датчик давления промывки с дисплеем IFM PI-100-REA01-MFRKG/US/ /P PI2602

Основные характеристики

MTTF[лет]	154
Аналоговая конечная точка	24...100 bar348...1450 psi2.4...10 MPa
Аналоговая начальная точка	-1...75 bar-15...1088 psi-0.1...7.5 MPa
Аналоговые данные процесса	1
Аналоговый токовый выход [мА]	4...20, инвертируемый, (масштабируемый)
Артикул	PI2602
В шагах от	0,1 бар1 фунт/кв. дюйм0,01 МПа
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес[г]	374
Время задержки включения [с]	0.5
Время реакции на импульс аналогового выхода [мс]	7
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Двоичные данные процесса	2
Демпфирование аналогового выхода dAA[s]	0.01...99.99
Диапазон измерения	-1...100 bar-15...1450 psi-0.1...10 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...70 °C)
Дисплейный блок	бар, МПа, фунт/кв. дюйм, % от диапазона
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Жилье	цилиндрический
Заводские настройки	SP1 = 25,0 барP1 = 23 барSP2 = 75,0 барP2 = 73 барASP = 0,0 барAEP = 100,0 барAP = 0,06 sdAA = 0,03 с
Защита	IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...30
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PI-100-REA01-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), FKM, PTFE, PBT, PEI, PFA
Материалы (смачиваемые части)	керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, ПТФЭ
Мин. время отклика коммутационного выхода (dAP)[мс]	3
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	650 бар9425 фунтов на кв. дюйм65 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Нет мертвого пространства	да
Номинальное давление	200 бар 2900 фунтов на кв. дюйм 20 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...70 °C)
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: J017 Номер файла: ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплейный блокСветодиод, зеленыйСветодиод состояния переключения, желтыйФункциональный дисплейБуквенно-цифровой дисплей, 4-значныйИзмеренные значенияБуквенно-цифровой дисплей, 4-значный
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault731
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 45
Приложение	для установки заподлицо в пищевой и перерабатывающей промышленности
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Рабочее напряжение[В]	18...32 DC
Размеры[мм]	Ø 50 / L = 116
Ревизия IO-Link	1.0
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	вязкие среды и жидкости со взвешенными частицами, жидкости и газы
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...125, (145 max. 1h)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба уплотнительный конус
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-1...99.8 bar-15...1448 psi-0.1...9.98 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5, (Turn down 1:1)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Уставка SP	-0.8...100 bar-12...1450 psi-0.08...10 MPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	125
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
