| Код производителяPQ3834 | АртикулPQ3834 | Код производителяPQ-010-KHR18-KFPKG/AS/ |
IFM PQ3834 дополнительные характеристики

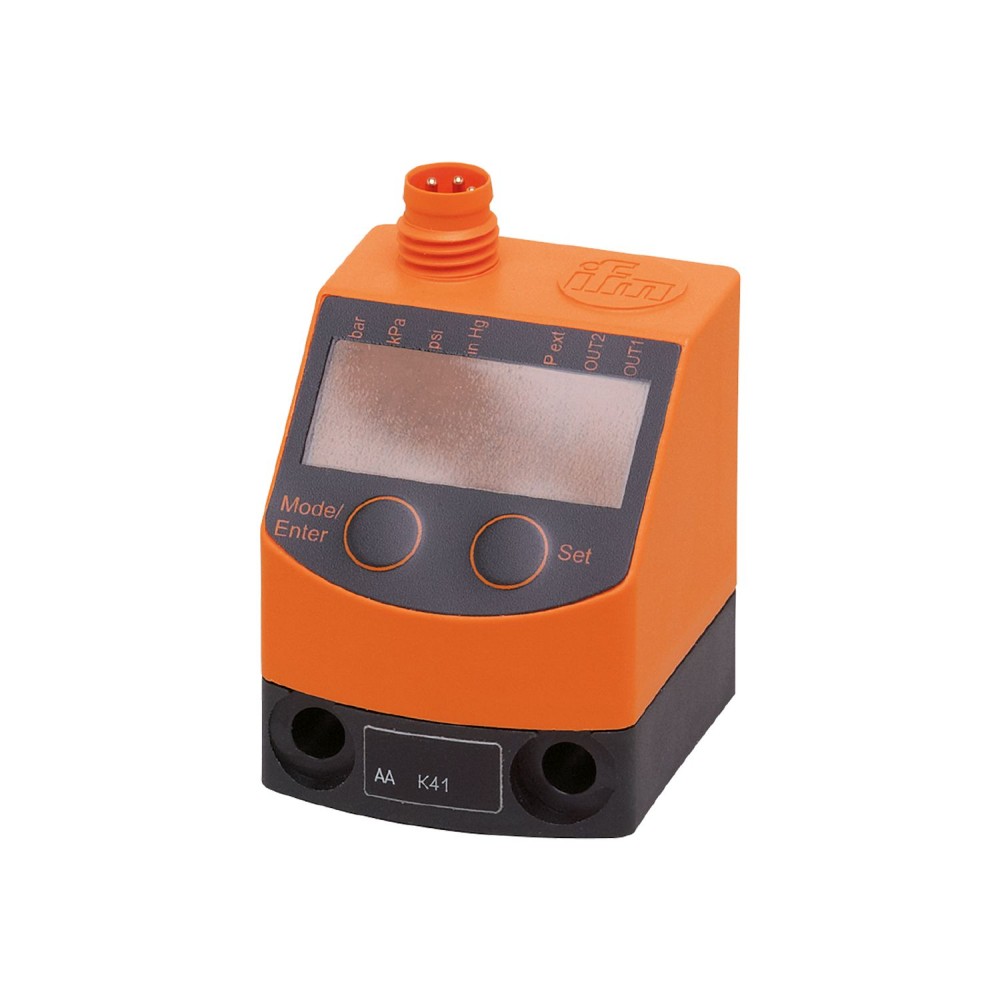

Датчик давления IFM PQ-010-KHR18-KFPKG/AS/ PQ3834
Датчик давления IFM PQ-010-KHR18-KFPKG/AS/ с артикулом PQ3834 предназначен для точного контроля давления в пневматических системах и системах сжатого воздуха. Устройство обеспечивает надежное измерение относительного, дифференциального давления, а также вакуума, что делает его применимым в широком спектре промышленных задач.
Ключевые технические характеристики
Диапазон измерения:Датчик работает в диапазоне от -1 до 10 бар, что соответствует -15 до 145 фунтов на квадратный дюйм, -30 до 296 дюймов рт. ст. и -100 до 1000 кПа. Этот широкий диапазон позволяет использовать датчик в различных пневматических системах, включая те, где требуется контроль вакуума.
Выходные сигналы:Устройство оснащено одним программируемым коммутационным выходом (PNP) и одним аналоговым выходом 4... 20 мА. Также поддерживается интерфейс IO-Link, что обеспечивает гибкость интеграции в современные системы автоматизации и передачи данных.
Степень защиты и устойчивость:Датчик имеет степень защиты IP 65, что гарантирует защиту от пыли и водяных струй. Высокая устойчивость к избыточному давлению, с минимальным разрывным давлением в 30 бар, а также ударопрочность (50 g согласно DIN EN 60068-2-27) и виброустойчивость (20 g в диапазоне 10... 2000 Гц согласно DIN EN 60068-2-6) обеспечивают надежную работу в сложных промышленных условиях.
Визуализация данных:Встроенный наклонный светодиодный дисплей с красно-зеленой индикацией позволяет быстро и четко определять текущее состояние давления и соответствие заданному диапазону. Дисплей отображает измеряемые значения в бар, кПа, фунт/кв. дюйм или дюйм рт. ст.
Преимущества
- Высокая надежность:Датчик обладает высокой устойчивостью к избыточному давлению и вакууму, что минимизирует риск повреждения и обеспечивает долгий срок службы в требовательных условиях эксплуатации.
- Универсальность применения:Комбинация коммутационного, аналогового выходов и поддержки IO-Link делает датчик универсальным решением для различных промышленных задач, требующих как дискретного, так и непрерывного контроля.
- Удобство мониторинга:Четкий красно-зеленый дисплей обеспечивает мгновенную визуальную обратную связь о состоянии системы, упрощая контроль и эксплуатацию.
| MTTF[лет] | 437 |
|---|---|
| Аналоговые данные процесса | 1 |
| Аналоговый выход | 4...20 мА |
| Артикул | PQ3834 |
| В шагах от | 0,05 бар1 фунт/кв. дюйм2 дюйм рт. ст.5 кПа |
| Вакуумное сопротивление | -1000 mbar-0.1 MPa |
| Вес | 87 |
| Время задержки включения [с] | 0.5 |
| Время отклика | <, 6 мс |
| Время реакции на импульс аналогового выхода [мс] | 6 |
| Выходная функция | нормально открытый / нормально закрытый, (параметризуемый) |
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый) |
| Габариты | 42 x 30 x 32 |
| Диапазон измерения | -1...10 bar-15...145 psi-30...296 inHg-100...1000 kPa |
| Диапазон температурного коэффициента [% от диапазона / 10 K] | 0,2, (0...60 °C) |
| Директива по оборудованию, работающему под давлением | Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу |
| Дисплейный блок | бар, кПа, фунт/кв. дюйм, дюйм рт. ст. |
| Долгосрочная стабильность [% диапазона] | <, ± 0,05, (per 6 months) |
| Защита | IP 65 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перенапряжения | yes, (<, 40 V) |
| Интегрированный сторожевой таймер | да |
| Интерфейс связи | IO-Link |
| Класс защиты | III |
| Код производителя | PQ-010-KHR18-KFPKG/AS/ |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 1, Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 1 |
| Макс. нагрузка [Ом] | 500 |
| Макс. падение напряжения на коммутируемом выходе DC[В] | 2 |
| Материалы | ПБТ, ФКМ, полиэстер |
| Материалы (смачиваемые части) | латунь, FKM, кремний (с покрытием), PBT |
| Мин. время цикла процесса [мс] | 2.3 |
| Мин. разрывное давление | 30 бар 435 фунтов на кв. дюйм 886 дюймов рт. ст. 3000 кПа |
| Мин. сопротивление изоляции [МОм] | 100, (500 V DC) |
| Мин. циклы давления | 50 миллионов |
| Номинальное давление | 20 бар 290 фунтов на кв. дюйм 591 дюйм рт. ст. 2000 кПа |
| Нулевая точка температурного коэффициента [% от диапазона / 10 K] | 0,2, (0...60 °C) |
| Общее количество выходов | 2 |
| Отклонение гистерезиса [% от диапазона] | <, ± 0,25 |
| Отклонение характеристик [% от диапазона] | &, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения) |
| Отображать | Дисплей4 светодиода, зеленый, состояние переключения1 светодиод, желтый, функциональный дисплей, алфавитно-цифровой дисплей, 4-значный, измеряемые значения, алфавитно-цифровой дисплей, 4-значный |
| Параметры настройки параметров | гистерезис / окно, нормально открытый / нормально закрытый, аналоговый выход, IO-Link, логика переключения, задержка включения/выключения, Демпфирование, Дисплей |
| Повторяемость [% диапазона] | &, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К) |
| Поддерживаемые идентификаторы устройств | Тип операцииDeviceIDdefault367 |
| Постоянный номинальный ток коммутационного выхода DC[мА] | 100 |
| Потребляемый ток [мА] | <, 50 |
| Примечание по минимальному давлению разрыва | макс. избыточное давление на втором напорном соединении: 12 бар / 1200 кПа / 174 фунта на кв. дюйм / 354,4 дюйма рт. ст. / 1,2 МПа |
| Программируемое время задержки dS, dr[s] | 0, 0,002...5 |
| Профили | Интеллектуальный датчик - SSP 0. Универсальная профилированная функция датчика. Функция идентификации устройства. Переменная данных процесса. |
| Рабочее напряжение[В] | 18...32 постоянного тока, (два SELV/PELV) |
| Ревизия IOLink | 1.1 |
| режим SIO | да |
| Связь | Разъём: 1 x M8, кодировка: A, Контакты: позолоченные |
| Специальная особенность | Позолоченные контакты |
| Средняя температура[°C] | 0...60 |
| стандарт SDCI | МЭК 61131-9 FDIS |
| Температура окружающей среды[°C] | 0...70 |
| Температура хранения[°C] | -25...85 |
| Технологическое соединение | резьбовое соединение G 1/8 внутренняя резьба внутренняя резьба:M5 |
| Тип давления | относительное давление, дифференциальное давление, вакуум |
| Тип защиты от короткого замыкания | импульсный |
| Тип трансмиссии | COM2 (38,4 кБод) |
| Точка сброса rP | -0.95...9.95 bar-14...144 psi-28...294 inHg-95...995 kPa |
| Точность точки переключения [% от диапазона] | <, ± 0,5 |
| Требуемый тип главного порта | А |
| Ударопрочность | DIN EN 60068-2-2750 g (11 ms) |
| Условно подходит для | другие медиа по запросу |
| Уставка SP | -0.9...10 bar-13...145 psi-26...296 inHg-90...1000 kPa |
| Устойчивость к вибрации | DIN EN 60068-2-620 g (10...2000 Hz) |
| Частота переключения постоянного тока [Гц] | <, 100 |
| Электрическое проектирование | ПНП |
| ЭМС | DIN EN 61000-6-2DIN EN 61000-6-3 |
-
-
-
-
-
-
-
-
-
-
-
