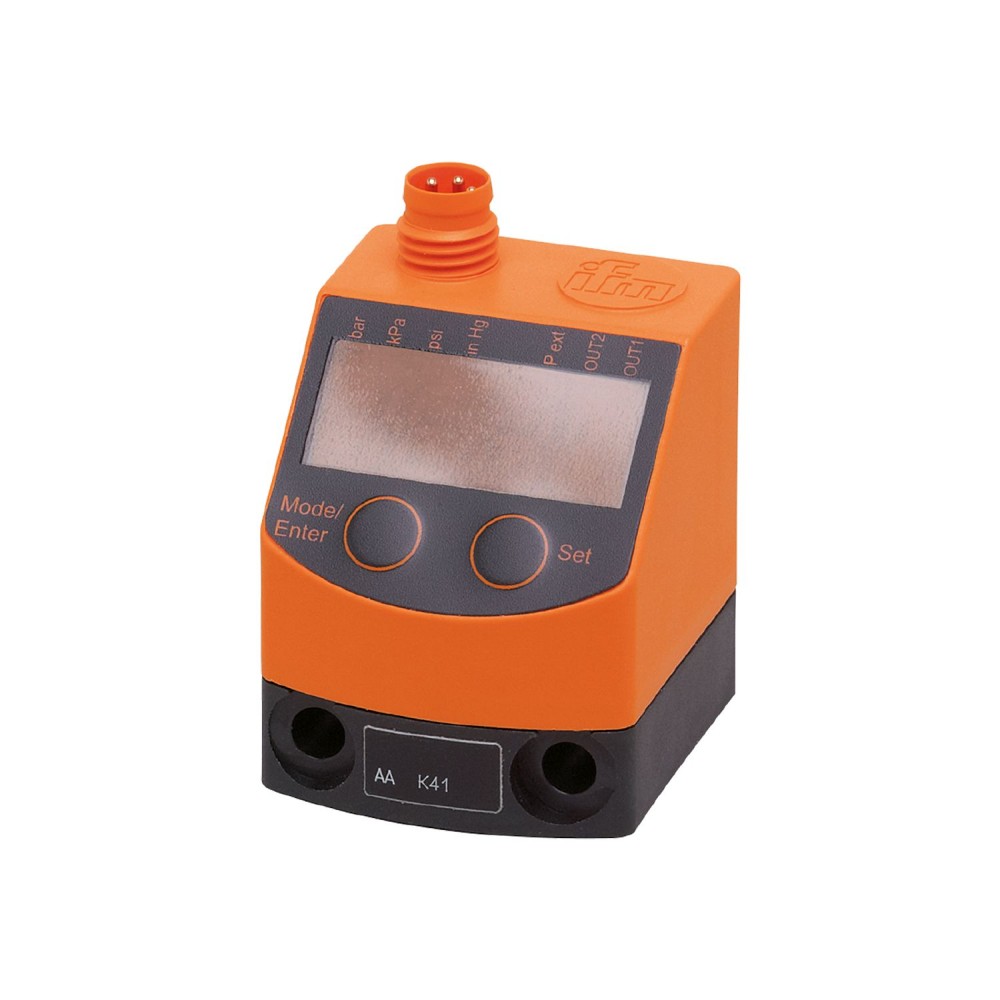

Датчик давления для пневматики IFM PQ-1-1-KHR18-KFPKG/AS/ PQ3809

Код товара: 190347

IFM Производитель

22 585 ₽

Быстрый заказ

Характеристики

АртикулPQ3809

Код производителяPQ-1-1-KHR18-KFPKG/AS/

Все характеристики

IFM PQ3809 дополнительные характеристики

Описание

Надежный контроль давления в пневматических системах и системах сжатого воздуха, Очень высокая устойчивость к избыточному давлению и вакууму, Хорошо видимый наклонный светодиодный дисплей, Красно-зеленый дисплей для четкого определения приемлемого диапазона, С программируемым коммутационным выходом и аналоговым выходом

Характеристики Датчик давления для пневматики IFM PQ-1-1-KHR18-KFPKG/AS/ PQ3809

Основные характеристики

MTTF[лет]	437
Аналоговые данные процесса	1
Аналоговый выход	4...20 мА
Артикул	PQ3809
В шагах от	0,01 бар 0,2 фунта на квадратный дюйм 0,3 дюйма рт. ст. 1 кПа
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	87
Время задержки включения [с]	0.5
Время отклика	<, 6 мс
Время реакции на импульс аналогового выхода [мс]	6
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	42 x 30 x 32
Диапазон измерения	-1...1 bar-1000...1000 mbar-14.6...14.6 psi-29.4...29.4 inHg-100...100 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (0...60 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Дисплейный блок	бар, кПа, фунт/кв. дюйм, дюйм рт. ст.
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перенапряжения	yes, (<, 40 V)
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PQ-1-1-KHR18-KFPKG/AS/
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	ПБТ, ФКМ, полиэстер
Материалы (смачиваемые части)	латунь, FKM, кремний (с покрытием), PBT
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	30 бар 435 фунтов на кв. дюйм 886 дюймов рт. ст. 3000 кПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	50 миллионов
Номинальное давление	20 бар 290 фунтов на кв. дюйм 591 дюйм рт. ст. 2000 кПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (0...60 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,25
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	Дисплей4 светодиода, зеленый, состояние переключения1 светодиод, желтый, функциональный дисплей, алфавитно-цифровой дисплей, 4-значный, измеряемые значения, алфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, аналоговый выход, IO-Link, логика переключения, задержка включения/выключения, Демпфирование, Дисплей
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault366
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 50
Примечание по минимальному давлению разрыва	макс. избыточное давление на втором напорном соединении: 12 бар / 1200 кПа / 174 фунта на кв. дюйм / 354,4 дюйма рт. ст. / 1,2 МПа
Программируемое время задержки dS, dr[s]	0, 0,002...5
Профили	Интеллектуальный датчик - SSP 0. Универсальная профилированная функция датчика. Функция идентификации устройства. Переменная данных процесса.
Рабочее напряжение[В]	18...32 постоянного тока, (два SELV/PELV)
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъём: 1 x M8, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	0...60
стандарт SDCI	МЭК 61131-9 FDIS
Температура окружающей среды[°C]	0...70
Температура хранения[°C]	-25...85
Технологическое соединение	резьбовое соединение G 1/8 внутренняя резьба внутренняя резьба:M5
Тип давления	относительное давление, дифференциальное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-0.99...0.99 bar-14.4...14.4 psi-29.1...29.1 inHg-99...99 kPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Условно подходит для	другие медиа по запросу
Уставка SP	-0.98...1 bar-14.2...14.6 psi-28.8...29.4 inHg-98...100 kPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 100
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
