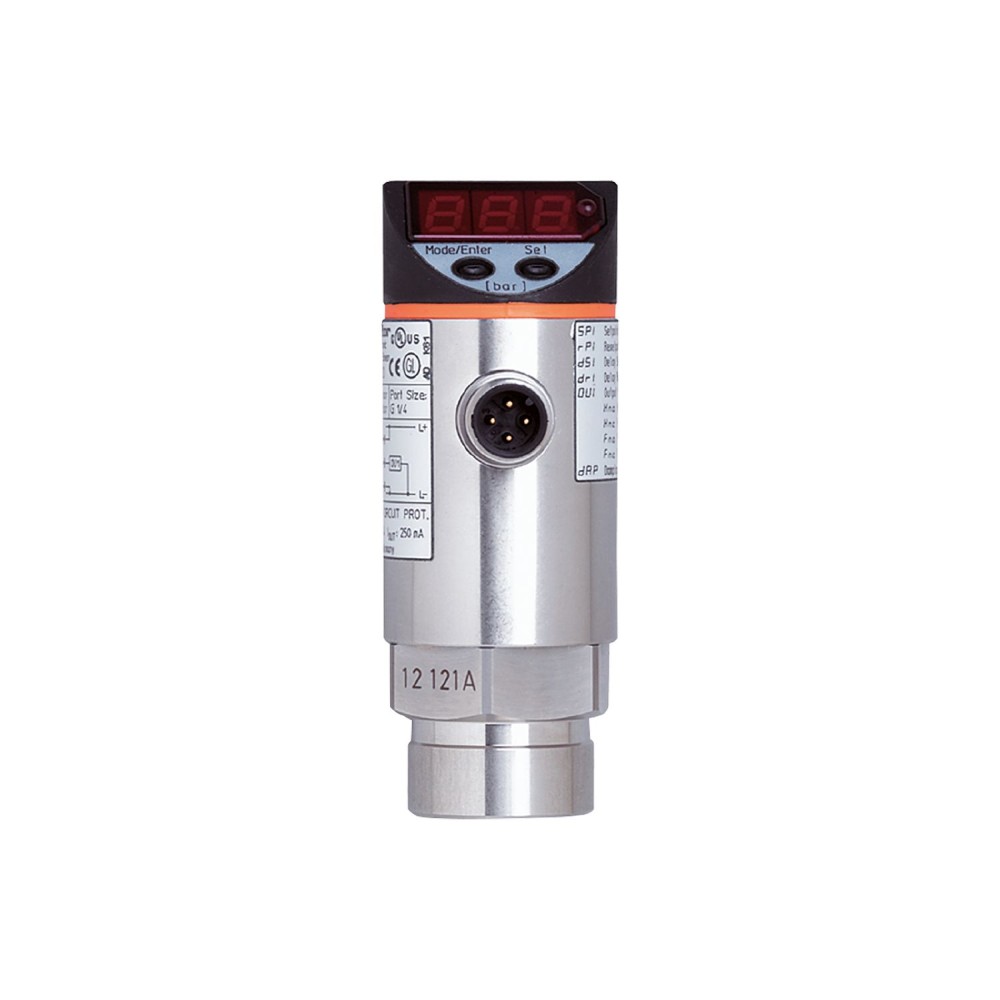

Датчик давления с дисплеем IFM PN-100-SBN14-MFRKG/US/ /V PN2222

Код товара: 190341

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPN2222

Код производителяPN-100-SBN14-MFRKG/US/ /V

Все характеристики

IFM PN2222 дополнительные характеристики

Описание

Два коммутируемых выхода, один из которых программируется как аналоговый выход, Хорошо видимый 4-разрядный светодиодный дисплей, Возможность выбора единиц измерения давления в зависимости от страны, Долговременная стабильность благодаря высокой защите от перегрузки, Возможность выбора полярности выхода

Характеристики Датчик давления с дисплеем IFM PN-100-SBN14-MFRKG/US/ /V PN2222

Основные характеристики

MTTF[лет]	131
Аналоговая конечная точка	25...100 bar364...1450 psi2.5...10 MPa
Аналоговая начальная точка	0...75 бар0...1088 psi0...7.5 MPa
Аналоговый выход	0...10, (scalable 1:4) В
Артикул	PN2222
В шагах от	0,2 бар2 фунт/кв. дюйм0,02 МПа
Вес	266.5
Время задержки включения [с]	0.3
Время отклика	<, 1.5 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 34 / L = 91.5
Демпфирование аналогового выхода dAA[s]	0.01...4
Диапазон измерения	0...100 bar0...1450 psi0...10 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Заводские настройки	SP1 = 362 фунтов на квадратный дюймP1 = 334 фунтов на квадратный дюймSP2 = 1088 фунтов на квадратный дюймP2 = 1058 фунтов на квадратный дюймASP = 0 фунтов на квадратный дюймAEP = 1450 фунтов на квадратный дюйм
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...4
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-100-SBN14-MFRKG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. время отклика аналогового выхода [мс]	3
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), ПК, ПБТ, ПЭИ, ФКМ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	650 бар9400 фунтов на кв. дюйм65 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	100 миллионов
Номинальное давление	300 бар 4350 фунтов на кв. дюйм 30 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,1, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (Уменьшение 1:1, BFSL = прямая линия наилучшего соответствия, LS = настройка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленый, состояние переключения, 2 светодиода, желтый, функциональный дисплей, алфавитно-цифровой дисплей, 4-значный, измеряемые значения, алфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, выходной ток/напряжение, демпфирование, адаптация отображаемых значений, дисплей можно поворачивать и отключать, блок отображения, нулевая точка, диапазон
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault68
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 35
Рабочее напряжение[В]	18...32 постоянного тока, (два SELV/PELV)
Ревизия IOLink	1.0
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT внутренняя резьба
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.4...99.6 bar6...1444 psi0.04...9.96 MPa
Точность точки переключения [% от диапазона]	<, ± 0,4, (Turn down 1:1)
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Уставка SP	0.8...100 bar12...1450 psi0.08...10 MPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 500
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
