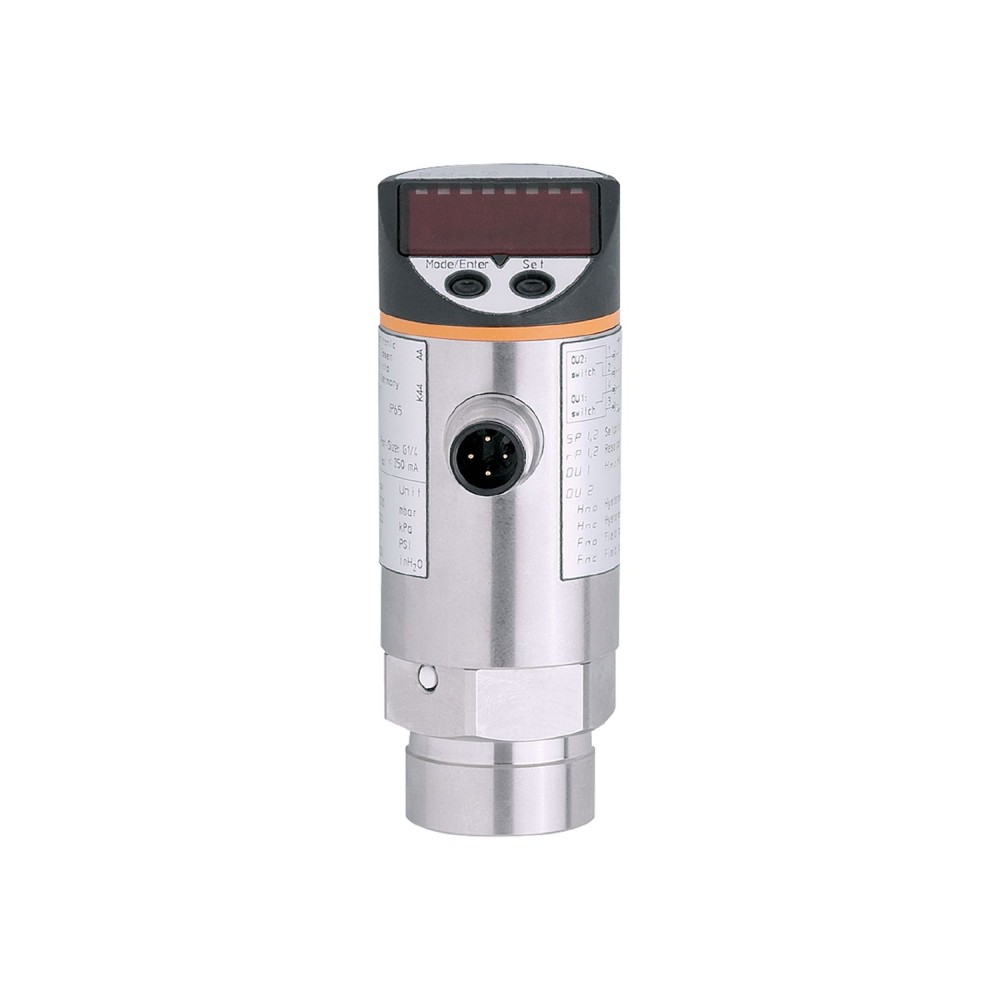

Датчик давления с дисплеем IFM PN-010-RBR14-MFRKG/US/ /V PN2024

Код товара: 190331

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPN2024

Код производителяPN-010-RBR14-MFRKG/US/ /V

Все характеристики

IFM PN2024 дополнительные характеристики

Описание

Два коммутируемых выхода, один из которых программируется как аналоговый выход, Хорошо видимый 4-разрядный светодиодный дисплей, Возможность выбора единиц измерения давления в зависимости от страны, Долговременная стабильность благодаря высокой защите от перегрузки, Возможность выбора полярности выхода

Характеристики Датчик давления с дисплеем IFM PN-010-RBR14-MFRKG/US/ /V PN2024

Основные характеристики

MTTF[лет]	162.52
Аналоговая конечная точка	1.76...10 bar25.4...145 psi0.176...1 MPa
Аналоговая начальная точка	-1...7.26 bar-14.6...105.2 psi-0.1...0.726 MPa
Аналоговые данные процесса	1
Аналоговый выход напряжения[В]	0...10, (scalable 1:4)
Аналоговый токовый выход [мА]	4...20, (scalable 1:4)
Артикул	PN2024
В шагах от	0.02 bar0.29 psi0.002 MPa
Вес[г]	262
Время задержки включения [с]	0.3
Время отклика[мс]	<, 1.5
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Двоичные данные процесса	2
Демпфирование аналогового выхода dAA[s]	0.01...4
Диапазон измерения	-1...10 bar-14.5...145 psi-100...1000 kPa-0.1...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-25...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Жилье	цилиндрический
Заводские настройки	SP1 = 2.50 barrP1 = 2.30 barSP2 = 7.50 barrP2 = 7.30 barASP = 0.00 barAEP = 10.00 bar
Защита	IP 65
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...4
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-010-RBR14-MFRKG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. время отклика аналогового выхода [мс]	3
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), ПК, ПБТ, ПЭИ, ФКМ, ПТФЭ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	150 бар 2175 фунтов на кв. дюйм 15 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	100 миллионов
Номинальное давление	75 бар 1088 фунтов на кв. дюйм 7,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (-25...80 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,1, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (Уменьшение 1:1, BFSL = прямая линия наилучшего соответствия, LS = настройка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленый, состояние переключения, 2 светодиода, желтый, функциональный дисплей, алфавитно-цифровой дисплей, 4-значный, измеряемые значения, алфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, выходной ток/напряжение, демпфирование, адаптация отображаемых значений, дисплей можно поворачивать и отключать, блок отображения, нулевая точка, диапазон
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault60
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 35
Приложение	для промышленного применения
Рабочее напряжение[В]	18...32 постоянного тока, (два SELV/PELV)
Размеры[мм]	Ø 34 / L = 91.5
Ревизия IO-Link	1.0
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	жидкости и газы
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 внутренняя резьба
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-0.94...9.94 bar-13.6...144.2 psi-0.094...0.994 MPa
Точность точки переключения [% от диапазона]	<, ± 0,4, (Turn down 1:1)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	-0.88...10 bar-12.8...145 psi-0.088...1 MPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 500
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
