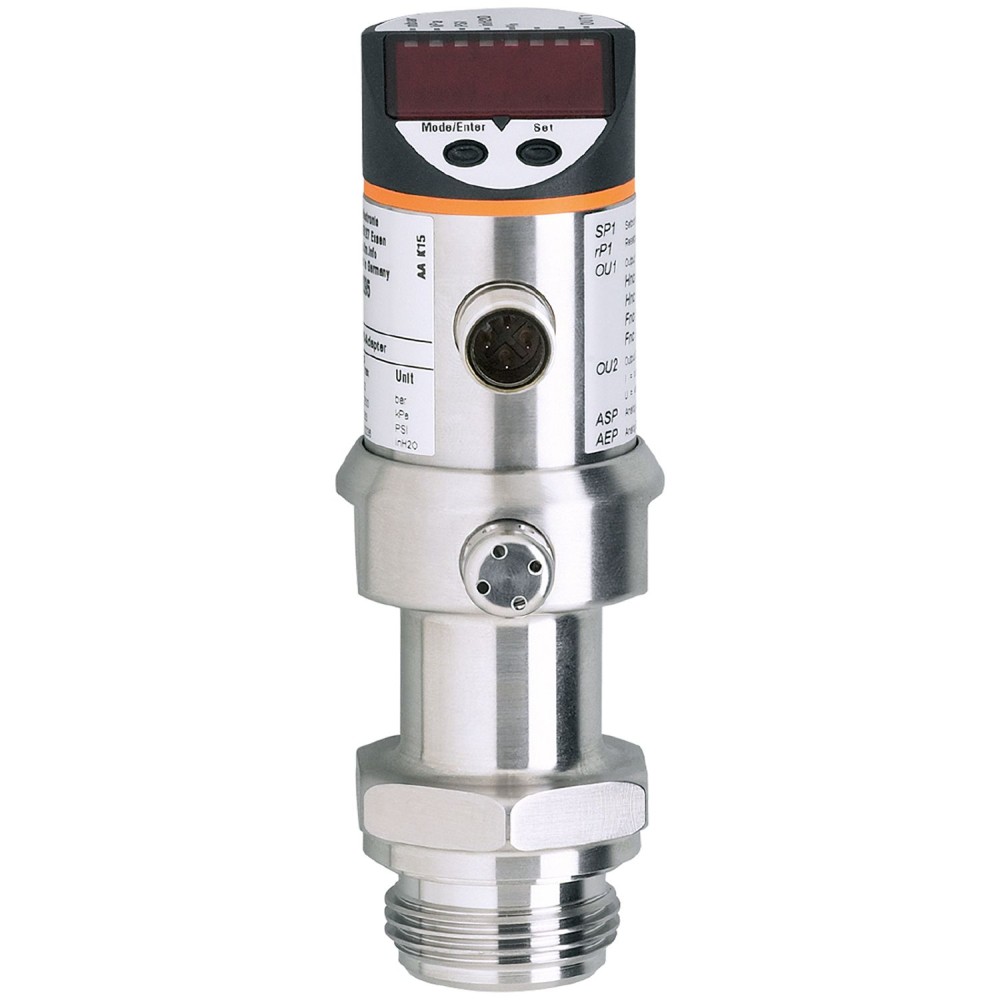

Датчик давления с функцией диагностики для насосов IFM PIM025-RES30-KFPKG/US/ /P PIM093
Характеристики
АртикулPIM093 | Код производителяPIM025-RES30-KFPKG/US/ /P |

IFM PIM093 дополнительные характеристики
Описание
Две функции в одном устройстве: мониторинг насоса и определение давления, надежная диагностика нарушений в зоне всасывания и обнаружение кавитации, обнаружение выделяющихся жидкостей или скопления воздуха в насосе, независимый мониторинг давления в системе со вторым коммутационным выходом, управление насосом через аналоговый выход
Характеристики Датчик давления с функцией диагностики для насосов IFM PIM025-RES30-KFPKG/US/ /P PIM093
Основные характеристики
MTTF[лет] | 188 |
---|---|
Аналоговая конечная точка | 5.24...25 bar76.2...362.7 psi0.524...2.5 MPa |
Аналоговая начальная точка | -1...18.74 bar-14.4...271.8 psi-0.1...1.874 MPa |
Аналоговый токовый выход [мА] | 4...20, инвертируемый, (масштабируемый) |
Артикул | PIM093 |
В шагах от | 0.02 bar0.3 psi0.002 MPa |
Вес[г] | 413 |
Время задержки включения [с] | 0.2 |
Время отклика[мс] | <, 2.5 |
Время реакции на импульс аналогового выхода [мс] | 0.2 |
Выходная функция | нормально открытый / нормально закрытый, (параметризуемый) |
Выходной сигнал | коммутационный сигнал, аналоговый сигнал, (настраиваемый) |
Демпфирование аналогового выхода dAA[s] | 0...10 |
Диапазон измерения | -1...25 bar-14.4...362.7 psi-0.1...2.5 MPa |
Диапазон температурного коэффициента [% от диапазона / 10 K] | <, ± 0,1, (0...70 °C) |
Долгосрочная стабильность [% диапазона] | &, lt, ± 0,1, (уменьшение 1:1, в год) |
Жилье | цилиндрический |
Заводские настройки | OU1 = FncOU2 = IASP = 0,00 барAEP = 25,00 бар |
Замечания | диагностика насосов для насосов с постоянной скоростью вращения (отклонение +/- 10 % от заученной скорости вращения)диапазон скоростей 40...3000 об/минминимальное давление для диагностики насосов 0,5 барКвалификация 3-А действительна только в том случае, если для установки используются адаптеры с квалификацией 3-А. |
Защита | IP 67, IP 69К |
Защита от короткого замыкания | да |
Защита от обратной полярности | да |
Защита от перегрузки | да |
Значение процесса демпфирования dAP[s] | 0...10 |
Интегрированный сторожевой таймер | да |
Класс защиты | III |
Код производителя | PIM025-RES30-KFPKG/US/ /P |
Количество аналоговых выходов | 1 |
Количество в упаковке | 1 шт. |
Количество входов и выходов | Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
Количество цифровых выходов | 2 |
Макс. нагрузка [Ом] | (Ub - 10 V) / 20 mA |
Макс. падение напряжения на коммутируемом выходе DC[В] | 2 |
Материалы | нержавеющая сталь (316L/1.4404), ПК, ПБТ, ПЭИ, ФКМ, ПТФЭ |
Материалы (смачиваемые части) | керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, ПТФЭ |
Мин. разрывное давление | 350 бар 5070 фунтов на кв. дюйм 35 МПа |
Мин. сопротивление изоляции [МОм] | 100, (500 V DC) |
Мин. циклы давления | 100 миллионов |
Нет мертвого пространства | да |
Номинальное давление | 100 бар 1450 фунтов на кв. дюйм 10 МПа |
Нулевая точка температурного коэффициента [% от диапазона / 10 K] | <, ± 0,15, (0...70 °C) |
Общее количество выходов | 2 |
Отклонение гистерезиса [% от диапазона] | <, ± 0,15, (Turn down 1:1) |
Отклонение линейности [% от диапазона] | <, ± 0,15, (Turn down 1:1) |
Отклонение характеристик [% от диапазона] | &, lt, ± 0,2, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1) |
Отображать | Дисплей4 светодиода, зеленый, состояние переключения2 светодиода, желтый, функциональный дисплей, алфавитно-цифровой дисплей, 4-значный, измеряемые значения, алфавитно-цифровой дисплей, 4-значный |
Параметры настройки параметров | нулевая точка, диапазон |
Повторяемость [% диапазона] | &, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1) |
Постоянный номинальный ток коммутационного выхода DC[мА] | 250 |
Потребляемый ток [мА] | <, 50 |
Приложение | для установки заподлицо в пищевой и перерабатывающей промышленности |
Примечания | Пожалуйста, не используйте для новых проектов. Адаптеры больше не доступны в качестве аксессуаров. |
Примечания по частоте переключения [Гц] | ВНЕ2 |
Рабочее напряжение[В] | 18...32 DC |
Размеры[мм] | Ø 34 / L = 119 |
Связь | Разъём: 1 x M12, кодировка: A, Контакты: позолоченные |
СМИ | вязкие среды и жидкости со взвешенными частицами, жидкости и газы |
Специальная особенность | Позолоченные контакты |
Средняя температура[°C] | -25...125, (145 max. 1h) |
Температура окружающей среды[°C] | -25...80 |
Температура хранения[°C] | -40...100 |
Технологическое соединение | резьбовое соединение Aseptoflex наружная резьба Aseptoflex |
Тип давления | относительное давление |
Тип защиты от короткого замыкания | импульсный |
Точка сброса rP | -1...24.96 bar-14.4...362.1 psi-0.1...2.469 MPa |
Точность точки переключения [% от диапазона] | <, ± 0,2, (Turn down 1:1) |
Ударопрочность | DIN IEC 68-2-2750 g (11 ms) |
Уставка SP | -0.96...25 bar-13.8...362.7 psi-0.096...2.5 MPa |
Установка | свободно вращающийся корпус на 350° |
Устойчивость к вибрации | DIN IEC 68-2-620 g (10...2000 Hz) |
Частота переключения постоянного тока [Гц] | 350 |
Электрическое проектирование | ПНП |
ЭМС | EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В |
