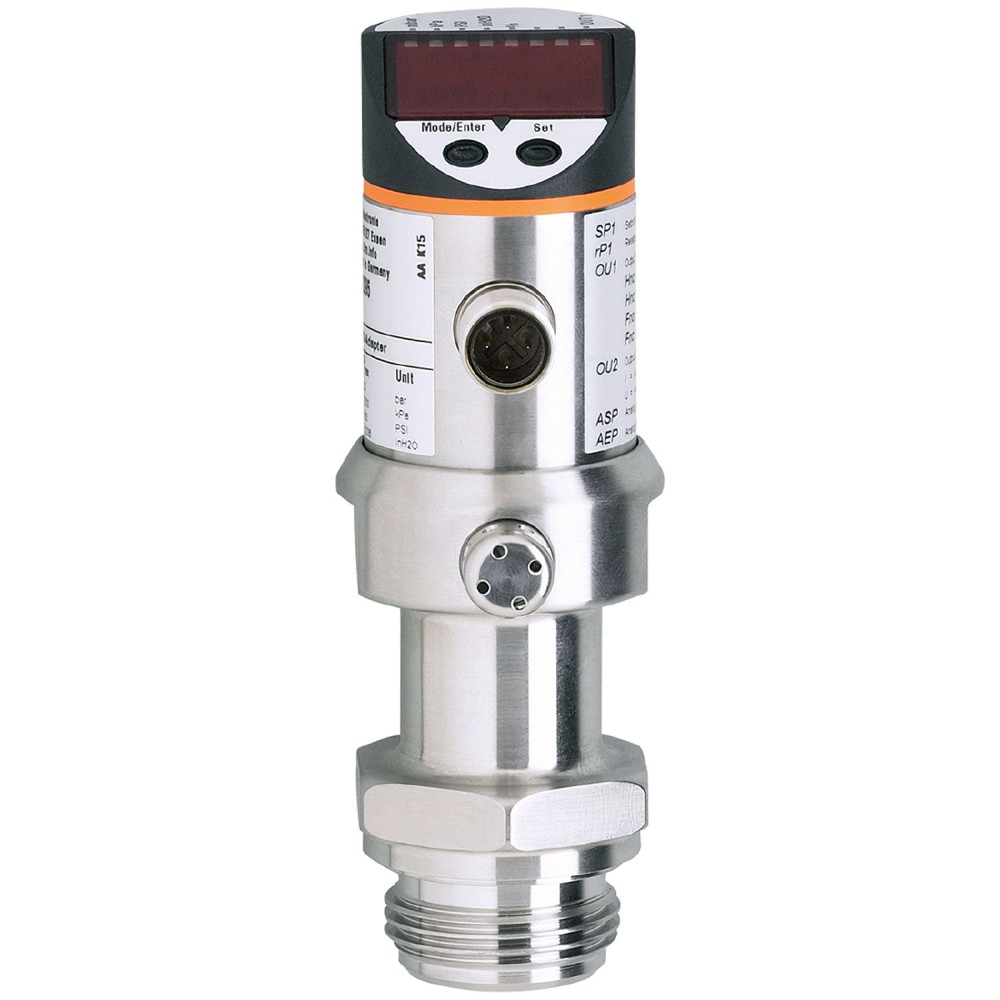

Датчик давления промывки с дисплеем IFM PI-010-RES30-MFRKG/US/ /P PI2094

Код товара: 190292

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPI2094

Код производителяPI-010-RES30-MFRKG/US/ /P

Все характеристики

IFM PI2094 дополнительные характеристики

Описание

Комбинированное измерение и сигнализация предельного уровня с аналоговым/релейным выходом, Устойчив к мойке под высоким давлением с агрессивными чистящими средствами, Для использования в условиях высоких температур в технологических процессах, Гигиеническая конструкция, соответствующая требованиям пищевой и перерабатывающей промышленности, Скрытый монтаж в контейнерах, резервуарах и трубопроводах

Характеристики Датчик давления промывки с дисплеем IFM PI-010-RES30-MFRKG/US/ /P PI2094

Основные характеристики

MTTF[лет]	173
Аналоговая конечная точка	1.75...10 bar25.4...145 psi0.175...1 MPa
Аналоговая начальная точка	-1...7.25 bar-14.5...105.1 psi-0.1...0.725 MPa
Аналоговый выход напряжения[В]	0...10, инвертируемый, (масштабируемый 1:4)
Аналоговый токовый выход [мА]	4...20, инвертируемый, (масштабируемый 1:4)
Артикул	PI2094
В шагах от	0.01 bar0.1 psi0.001 MPa
Вес[г]	411.5
Время задержки включения [с]	0.5
Время отклика[мс]	<, 100
Время реакции на импульс аналогового выхода [мс]	25
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Демпфирование аналогового выхода dAA[s]	0.1...100
Диапазон измерения	-1...10 bar-14.5...145 psi-0.1...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...70 °C)
Дисплейный блок	бар, фунт/кв. дюйм, МПа, % от диапазона
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Жилье	цилиндрический
Заводские настройки	SP1 = 2.50 barrP1 = 2.30 barASP = 0.00 barAEP = 10.00 bar
Замечания	Квалификация 3-А действительна только в том случае, если для установки используются адаптеры с квалификацией 3-А.
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.1...100
Интегрированный сторожевой таймер	да
Класс защиты	III
Код производителя	PI-010-RES30-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), ПК, ПБТ, ПЭИ, ФКМ, ПТФЭ
Материалы (смачиваемые части)	керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, ПТФЭ
Мин. разрывное давление	150 бар 2175 фунтов на кв. дюйм 15 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	100 миллионов
Нет мертвого пространства	да
Номинальное давление	50 бар725 фунтов на кв. дюйм5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,05, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплей: 4 светодиода, зеленые, индикатор состояния переключения, желтый, функциональный дисплей, алфавитно-цифровой дисплей, 4-значные измеренные значения, алфавитно-цифровой дисплей, 4-значные
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, выходной ток/напряжение, демпфирование, адаптация отображаемых значений, дисплей можно поворачивать и отключать, блок отображения, нулевая точка, диапазон
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 50
Приложение	для установки заподлицо в пищевой и перерабатывающей промышленности
Примечания	Пожалуйста, не используйте для новых проектов. Адаптеры больше не доступны в качестве аксессуаров.
Рабочее напряжение[В]	18...32 DC
Размеры[мм]	Ø 34 / L = 119
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	вязкие среды и жидкости со взвешенными частицами, жидкости и газы
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...125, (145 max. 1h)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение Aseptoflex наружная резьба Aseptoflex
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-1...9.98 bar-14.5...144.7 psi-0.1...0.998 MPa
Точность точки переключения [% от диапазона]	<, ± 0,2, (Turn down 1:1)
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	-0.98...10 bar-14.2...145 psi-0.098...1 MPa
Установка	свободно вращающийся корпус на 350°
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	6
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
