Датчик давления промывки с аналоговым дисплеем IFM PG-1-1BREA01-MFRKG/US/ /P PG2899

Код товара: 190274

IFM Производитель

86 360 ₽

Быстрый заказ

Характеристики

Код производителяPG2899

АртикулPG2899

Код производителяPG-1-1BREA01-MFRKG/US/ /P

Все характеристики

IFM PG2899 дополнительные характеристики

Описание

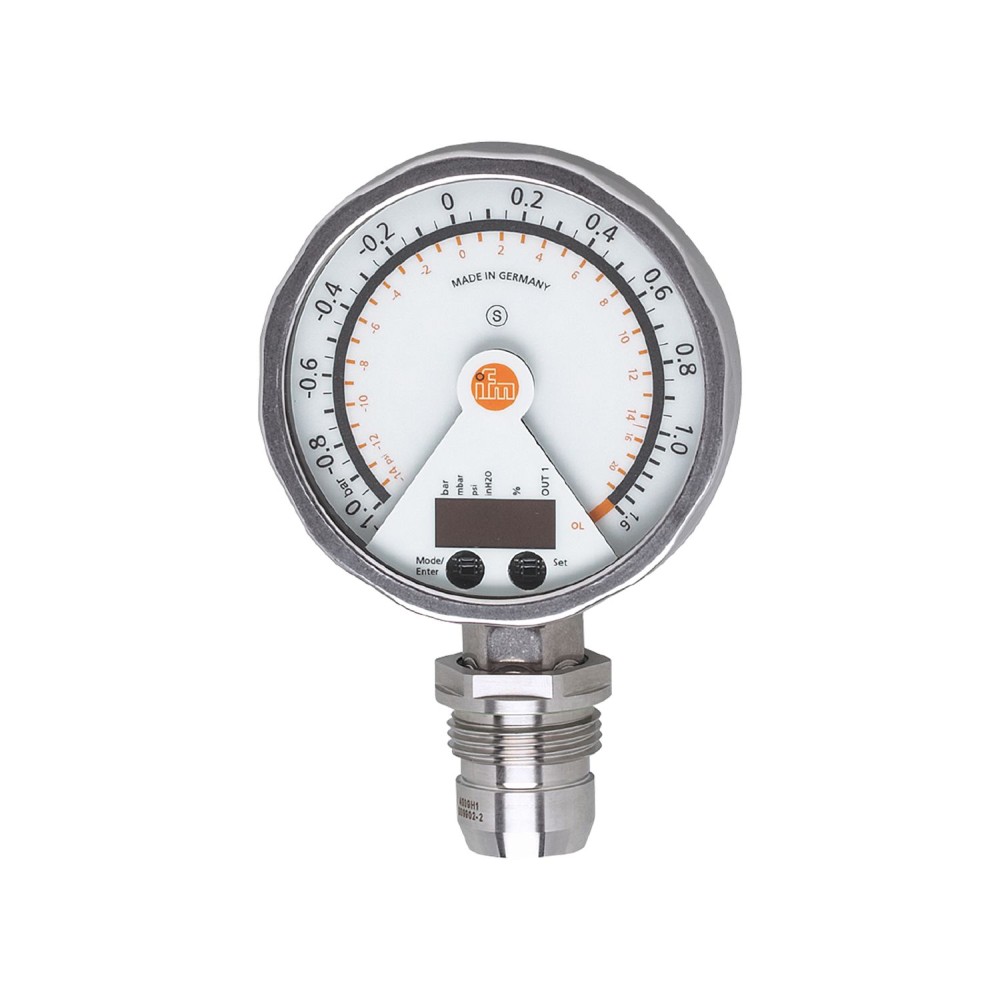

Датчик давления IFM PG2899 с аналоговым дисплеем

Датчик давления IFM PG2899 (артикул PG-1-1BREA01-MFRKG/US/ /P) представляет собой интегрированное устройство, сочетающее функции датчика давления, реле давления и преобразователя с аналоговым дисплеем. Модель разработана для применения в промышленных условиях, включая пищевую и перерабатывающую промышленность, благодаря гигиеничному исполнению и прочной конструкции.

Ключевые характеристики

Диапазон измерения:Данный датчик обеспечивает измерение относительного давления и вакуума в диапазоне от -1 до 1 бар. Это позволяет использовать его для контроля как избыточного давления, так и разрежения в различных технологических процессах.
Тип выходного сигнала:Устройство оснащено одним коммутационным выходом (PNP/NPN, параметризуемым) и одним аналоговым выходом 4-20 мА, который является масштабируемым и инвертируемым. Такая конфигурация выходов обеспечивает гибкость интеграции в системы автоматизации и управления, позволяя одновременно получать дискретный и непрерывный сигнал о состоянии давления.
Материалы конструкции:Корпус выполнен из нержавеющей стали (316L/1. 4404), а смачиваемые части, контактирующие с измеряемой средой, изготовлены из нержавеющей стали (316L/1. 4435) с характеристиками поверхности Ra < 0,4 мкм, керамики (99,9 % Al₂O₃) и ПТФЭ. Применение таких материалов гарантирует долговечность, устойчивость к агрессивным средам и соответствие высоким гигиеническим стандартам, необходимым для пищевой промышленности и процессов CIP/SIP.
Степень защиты:Датчик обладает высокой степенью защиты IP 67 и IP 69K. Это обеспечивает надежную работу устройства в условиях интенсивной мойки под высоким давлением и защищает от проникновения пыли и влаги, что критически важно для эксплуатации в суровых промышленных средах.
Дисплей и индикация:Интегрированный аналоговый дисплей с гистограммой и 4-значный буквенно-цифровой дисплей, вращающийся на 360°, предоставляют удобную визуализацию текущих значений давления. Наличие светодиодных индикаторов состояния и точек переключения улучшает оперативность мониторинга и упрощает настройку параметров.

Преимущества

Универсальность применения:Комбинация аналогового дисплея, реле давления и преобразователя в одном корпусе снижает сложность системы и затраты на установку, обеспечивая комплексное решение для мониторинга и контроля давления.
Высокая надежность в сложных условиях:Использование коррозионностойких материалов и высокий класс защиты IP 69K гарантируют долгий срок службы и стабильную работу в агрессивных и гигиенически требовательных средах.
Точность и информативность:Диапазон измерения от -1 до 1 бар в сочетании с точными аналоговыми и цифровыми выходами, а также четким дисплеем, обеспечивает достоверные данные и удобство эксплуатации для эффективного управления процессами.

Характеристики Датчик давления промывки с аналоговым дисплеем IFM PG-1-1BREA01-MFRKG/US/ /P PG2899

Основные характеристики

MAWP для приложений согласно CRN[бар]	10 бар
MTTF[лет]	100
Аналоговая конечная точка	-0.5...1.6 bar-7.26...23.2 psi
Аналоговая начальная точка	-1...1.1 бар-14.5...15.96 psi
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PG2899
В шагах от	0.001 bar0.02 psi
Вес	564.35
Время задержки включения [с]	6
Время отклика	<, 10 мс
Время реакции на импульс аналогового выхода [мс]	25
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Габариты	153 x 100 x 57 мм
Демпфирование аналогового выхода dAA[s]	0.01...30
Диапазон измерения	-1...1 bar-1000...1000 mbar-14.5...14.5 psi
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...70 °C)
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Замечания	Отклонение характеристик в расширенном диапазоне отображения: 1,5 % от диапазона. Точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона.
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...30
Интегрированный сторожевой таймер	да
Класс защиты	III
Код производителя	PG-1-1BREA01-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, политетрафторэтилен, смотровое стекло: многослойное безопасное стекло толщиной 4 мм
Материалы (смачиваемые части)	Характеристики поверхности нержавеющей стали (316L/1.4435): Ra &, lt, 0,4 мкм / Rz = 4 мкм, керамика (99,9 % Al2O3), ПТФЭ
Мин. разрывное давление	30 бар 435 фунтов на кв. дюйм 3 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	10 бар 145 фунтов на кв. дюйм 1 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,05, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтые, точки переключения, светодиодное кольцо, красное, функциональный дисплей, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения, аналоговый дисплей, вращающийся на 0...350°, указатель не виден, когда устройство отключено, измеряемые значения, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 70, (24 V)
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Рабочее напряжение[В]	18...32 DC
Расширенный диапазон отображения (макс.)	1.6 bar23.2 psi
С масштабом	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...125, (145 max. 1h)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба уплотнительный конус Внимание: агрегат должен устанавливаться только в технологическом соединении для уплотнительного конуса G1, Уплотнительный конус G1A агрегата подходит только для адаптеров с металлическим концевым упором.
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-1...1.598 bar-14.5...23.18 psi
Точность точки переключения [% от диапазона]	<, ± 0,5, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.998...1.6 bar-14.48...23.2 psi
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	50
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
