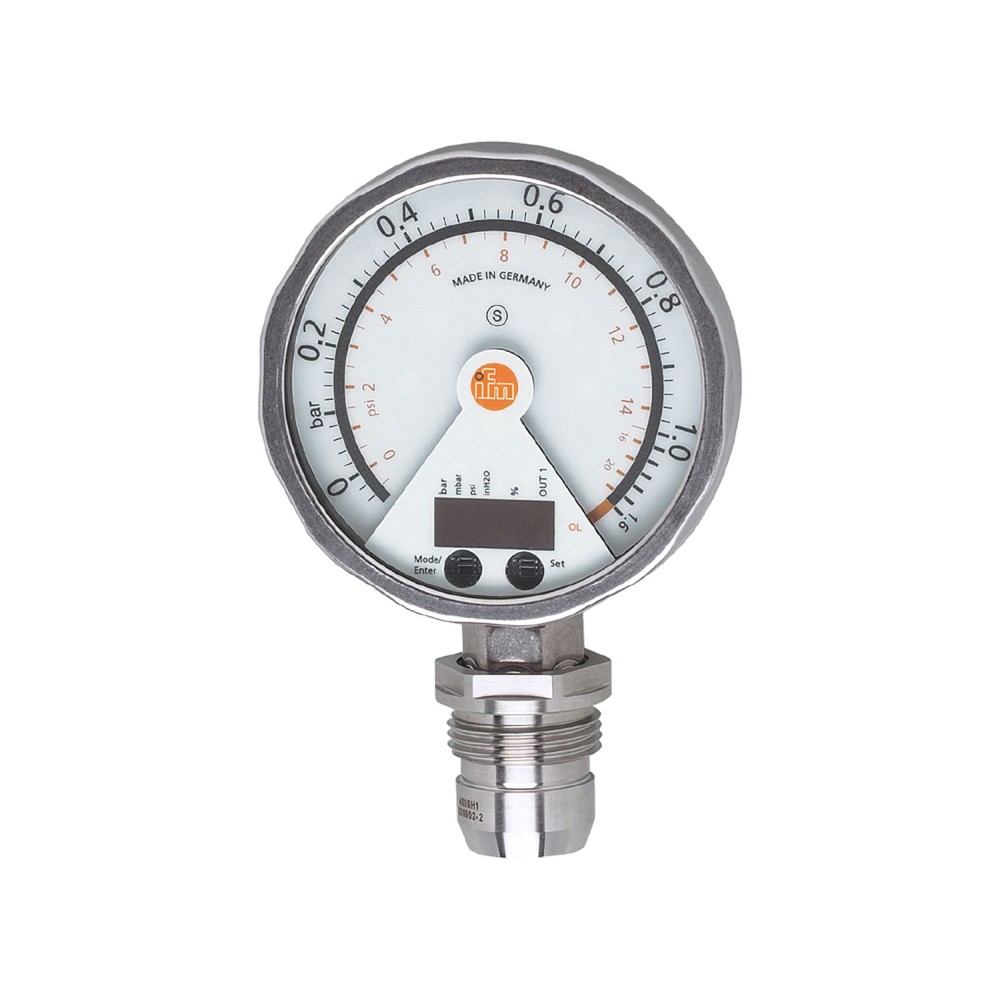

Датчик давления промывки с аналоговым дисплеем IFM PG-001-REA01-MFRKG/US/ /P PG2897

Код товара: 190271

IFM Производитель

86 333 ₽

Быстрый заказ

Характеристики

Код производителяPG2897

АртикулPG2897

Код производителяPG-001-REA01-MFRKG/US/ /P

Все характеристики

IFM PG2897 дополнительные характеристики

Описание

Датчик давления IFM PG-001-REA01-MFRKG/US/ /P (PG2897) представляет собой многофункциональное устройство, объединяющее аналоговый дисплей, реле давления и преобразователь сигнала. Модель разработана для применения в отраслях с повышенными требованиями к гигиене, таких как пищевая и фармацевтическая промышленность. Датчик подходит для стандартных процессов CIP (мойка на месте) и SIP (стерилизация на месте).

Ключевые характеристики

Характеристики измерения давления
Датчик PG2897 предназначен для измерения относительного давления в диапазоне от -0. 05 до 1 бар. Номинальное давление составляет 10 бар, что обеспечивает запас прочности при работе. Эти параметры позволяют использовать датчик для точного контроля давления в различных технологических процессах.

Конструкция и гигиенические свойства
Смачиваемые части датчика выполнены из нержавеющей стали (316L/1. 4435), керамики (99. 9% Al₂O₃) и ПТФЭ (политетрафторэтилен), что гарантирует высокую коррозионную стойкость и пригодность для контакта с пищевыми продуктами и агрессивными средами. Технологическое соединение G 1 с уплотнительным конусом обеспечивает надежное и гигиеничное подключение к процессу.

Защита корпуса и температурный режим
Устройство обладает степенью защиты IP 67 и IP 69K, что обеспечивает полную пыленепроницаемость и защиту от воздействия струй воды высокого давления, а также от временного погружения. Это критически важно для эксплуатации в условиях регулярной мойки и стерилизации. Диапазон рабочей температуры среды составляет от -25 до 125 °C, с возможностью кратковременного (до 1 часа) воздействия температуры до 145 °C, что подтверждает пригодность для CIP/SIP процессов.

Выходные сигналы и индикация
Датчик оснащен двумя независимыми выходами: аналоговым (4... 20 мА, инвертируемый) и коммутационным (PNP/NPN, нормально открытый/нормально закрытый), что обеспечивает гибкость интеграции в системы управления. Встроенный аналоговый дисплей с поворотной конструкцией (0... 350°) и светодиодной гистограммой позволяет визуально контролировать текущее значение давления и состояние точки переключения, обеспечивая хорошую читаемость даже на расстоянии.

Преимущества

Высокая адаптивность к гигиеническим требованиям:Применение высококачественных материалов и конструкция, соответствующая стандартам CIP/SIP, позволяют использовать датчик в чувствительных к чистоте производствах.
Надежная работа в сложных условиях:Класс защиты IP 69K и широкий температурный диапазон обеспечивают стабильную и долговечную эксплуатацию даже при интенсивной мойке и высоких температурах.
Удобство мониторинга и интеграции:Сочетание аналогового дисплея, обеспечивающего наглядную индикацию, с универсальными аналоговыми и коммутационными выходами упрощает контроль и подключение к промышленным системам.

Характеристики Датчик давления промывки с аналоговым дисплеем IFM PG-001-REA01-MFRKG/US/ /P PG2897

Основные характеристики

MAWP для приложений согласно CRN[бар]	10 бар
MTTF[лет]	100
Аналоговая конечная точка	0.2...1.6 bar2.9...23.21 psi
Аналоговая начальная точка	-0.05...1.35 бар-0.73...19.58 psi
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PG2897
В шагах от	0.001 bar0.01 psi
Вес	533
Время задержки включения [с]	6
Время отклика	<, 10 мс
Время реакции на импульс аналогового выхода [мс]	25
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Габариты	153 x 100 x 57 мм
Демпфирование аналогового выхода dAA[s]	0.01...30
Диапазон измерения	-0.05...1 bar-50...1000 mbar-0.73...14.5 psi
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...70 °C)
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Замечания	Отклонение характеристик в расширенном диапазоне отображения: 1,5 % от диапазона. Точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона.
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...30
Интегрированный сторожевой таймер	да
Класс защиты	III
Код производителя	PG-001-REA01-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, политетрафторэтилен, смотровое стекло: многослойное безопасное стекло толщиной 4 мм
Материалы (смачиваемые части)	Характеристики поверхности нержавеющей стали (316L/1.4435): Ra &, lt, 0,4 мкм / Rz = 4 мкм, керамика (99,9 % Al2O3), ПТФЭ
Мин. разрывное давление	30 бар 435 фунтов на кв. дюйм 3 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	10 бар 145 фунтов на кв. дюйм 1 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,05, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтые, точки переключения, светодиодное кольцо, красное, функциональный дисплей, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения, аналоговый дисплей, вращающийся на 0...350°, указатель не виден, когда устройство отключено, измеряемые значения, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 70, (24 V)
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Рабочее напряжение[В]	18...32 DC
Расширенный диапазон отображения (макс.)	1.6 bar23.21 psi
С масштабом	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...125, (145 max. 1h)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба уплотнительный конус Внимание: агрегат должен устанавливаться только в технологическом соединении для уплотнительного конуса G1, Уплотнительный конус G1A агрегата подходит только для адаптеров с металлическим концевым упором.
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-0.05...1.598 bar-0.73...23.18 psi
Точность точки переключения [% от диапазона]	<, ± 0,5, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.048...1.6 bar-0.7...23.21 psi
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	50
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
