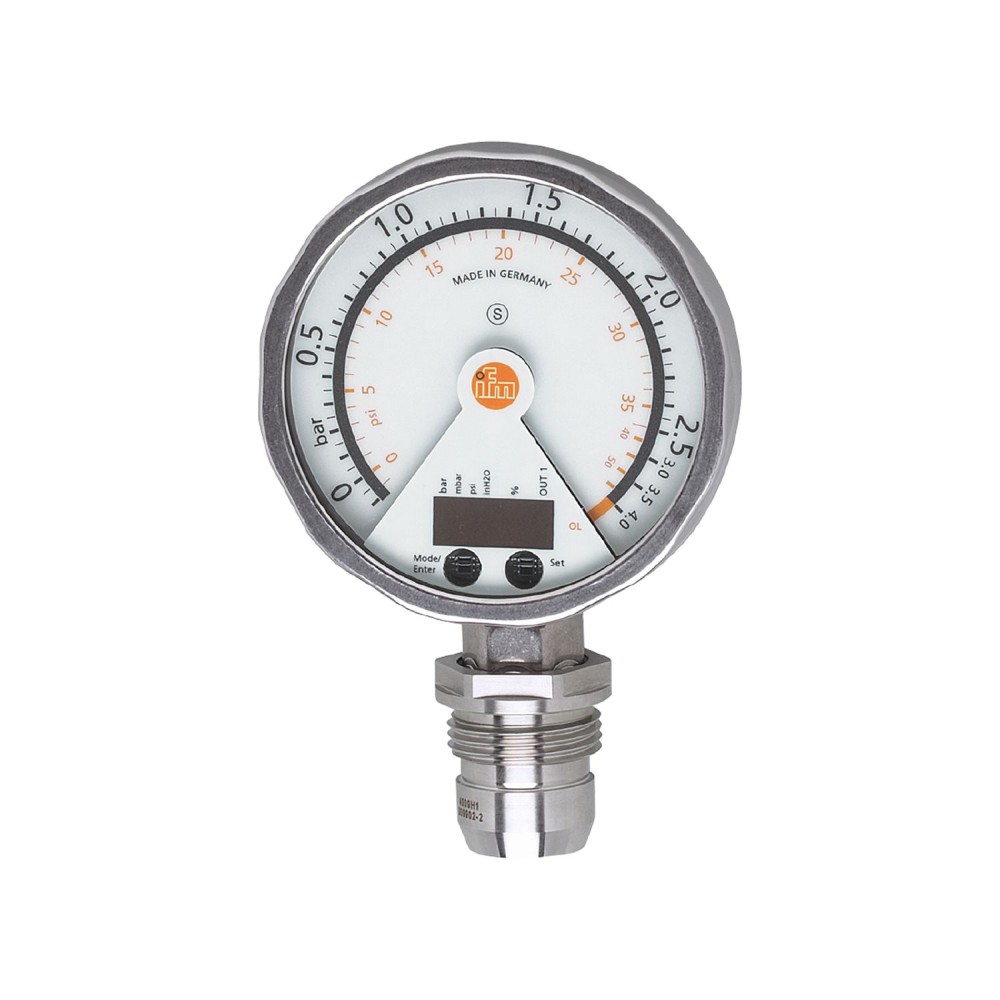

Датчик давления промывки с аналоговым дисплеем IFM PG-2,5-REA01-MFRKG/US/ /P PG2896

Код товара: 190270

IFM Производитель

83 959 ₽

Быстрый заказ

Характеристики

Код производителяPG2896

АртикулPG2896

Код производителяPG-2,5-REA01-MFRKG/US/ /P

Все характеристики

IFM PG2896 дополнительные характеристики

Описание

Датчик давления IFM PG-2, 5-REA01-MFRKG/US/ /P (артикул PG2896) представляет собой компактное устройство для измерения относительного давления, объединяющее функции аналогового дисплея, реле давления и преобразователя. Датчик предназначен для применения в промышленных условиях, включая пищевую и перерабатывающую отрасли, благодаря своей гигиеничной конструкции и высокой степени защиты.

Ключевые характеристики

Диапазон измерения

Датчик обеспечивает измерение давления в диапазоне от -0. 124 до 2. 5 бар (от -124 до 2500 мбар или от -1. 8 до 36. 27 psi). Этот диапазон позволяет использовать устройство для контроля как вакуума, так и умеренных избыточных давлений в различных технологических процессах.

Тип выходного сигнала

Датчик оснащен одним коммутационным выходом (PNP/NPN, параметризуемый) и одним аналоговым выходом 4... 20 мА, который также инвертируем и масштабируем. Такая конфигурация обеспечивает гибкость интеграции в системы автоматизации, позволяя одновременно осуществлять дискретное управление и непрерывный мониторинг давления.

Степень защиты

Устройство обладает степенью защиты IP 67 и IP 69K. Степень IP 69K гарантирует защиту от проникновения пыли и воды при высокотемпературной мойке под высоким давлением, что критически важно для применения в условиях частой и интенсивной санитарной обработки.

Материалы смачиваемых частей и технологическое соединение

Смачиваемые части датчика выполнены из нержавеющей стали (316L/1. 4435) с шероховатостью поверхности Ra < 0,4 мкм / Rz = 4 мкм, керамики (99,9 % Al₂O₃) и ПТФЭ. Технологическое соединение представляет собой резьбу G 1 с наружной резьбой и уплотнительным конусом, выполненное в плоском исполнении. Эти характеристики обеспечивают соответствие строгим гигиеническим стандартам, предотвращают образование застойных зон и позволяют использование датчика в процессах CIP (Clean-in-Place) и SIP (Sterilization-in-Place).

Преимущества

* Универсальность применения:Комбинированный выходной сигнал и широкий диапазон измерения обеспечивают адаптивность датчика для различных задач мониторинга и управления в промышленных процессах. * Высокая гигиеничность и надежность:Применение высококачественных материалов, низкая шероховатость поверхности смачиваемых частей и плоское технологическое соединение в сочетании со степенью защиты IP 69K гарантируют соответствие санитарным нормам и долгий срок службы в агрессивных средах. * Удобство эксплуатации:Встроенный аналоговый дисплей с поворотным механизмом и светодиодной гистограммой упрощает визуальный контроль измеряемых значений и статуса переключения непосредственно на месте установки.

Характеристики Датчик давления промывки с аналоговым дисплеем IFM PG-2,5-REA01-MFRKG/US/ /P PG2896

Основные характеристики

MAWP для приложений согласно CRN[бар]	20 бар
MTTF[лет]	100
Аналоговая конечная точка	0.5...4 bar7.26...58.02 psi
Аналоговая начальная точка	-0.124...3.37 бар-1.8...48.87 psi
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PG2896
В шагах от	0.002 bar0.03 psi
Вес	532
Время задержки включения [с]	6
Время отклика	<, 10 мс
Время реакции на импульс аналогового выхода [мс]	25
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Габариты	153 x 100 x 57 мм
Демпфирование аналогового выхода dAA[s]	0.01...30
Диапазон измерения	-0.124...2.5 bar-124...2500 mbar-1.8...36.27 psi
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...70 °C)
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Замечания	Отклонение характеристик в расширенном диапазоне отображения: 1,5 % от диапазона. Точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона.
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...30
Интегрированный сторожевой таймер	да
Класс защиты	III
Код производителя	PG-2,5-REA01-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, политетрафторэтилен, смотровое стекло: многослойное безопасное стекло толщиной 4 мм
Материалы (смачиваемые части)	Характеристики поверхности нержавеющей стали (316L/1.4435): Ra &, lt, 0,4 мкм / Rz = 4 мкм, керамика (99,9 % Al2O3), ПТФЭ
Мин. разрывное давление	50 бар725 фунтов на кв. дюйм5 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	20 бар 290 фунтов на кв. дюйм2 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,05, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтые, точки переключения, светодиодное кольцо, красное, функциональный дисплей, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения, аналоговый дисплей, вращающийся на 0...350°, указатель не виден, когда устройство отключено, измеряемые значения, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 70, (24 V)
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Рабочее напряжение[В]	18...32 DC
Расширенный диапазон отображения (макс.)	4 бара 58,02 фунта на квадратный дюйм
С масштабом	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...125, (145 max. 1h)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба уплотнительный конус Внимание: агрегат должен устанавливаться только в технологическом соединении для уплотнительного конуса G1, Уплотнительный конус G1A агрегата подходит только для адаптеров с металлическим концевым упором.
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-0.124...3.996 bar-1.8...57.96 psi
Точность точки переключения [% от диапазона]	<, ± 0,2, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.12...4 bar-1.74...58.02 psi
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	50
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
