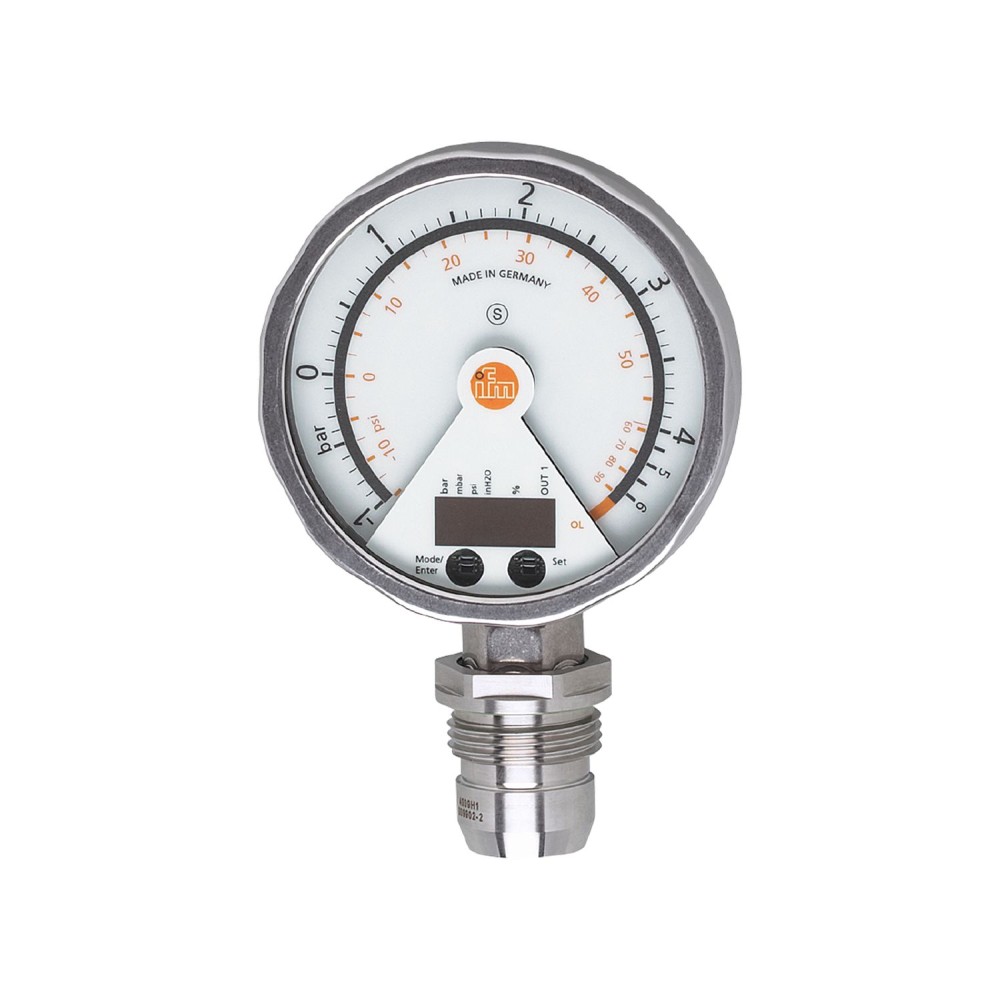

Датчик давления промывки с аналоговым дисплеем IFM PG-004-REA01-MFRKG/US/ /P PG2895

Код товара: 190269

IFM Производитель

83 960 ₽

Быстрый заказ

Характеристики

Код производителяPG2895

АртикулPG2895

Код производителяPG-004-REA01-MFRKG/US/ /P

Все характеристики

IFM PG2895 дополнительные характеристики

Описание

Датчик давления IFM PG-004-REA01-MFRKG/US/ /P PG2895

Датчик давления IFM PG2895 представляет собой комбинированное устройство, объединяющее аналоговый дисплей, реле давления и преобразователь в одном корпусе. Разработан для применения в гигиенических системах, пищевой и перерабатывающей промышленности, а также для работы с вязкими, жидкими или газообразными средами.

Ключевые характеристики

Диапазон измерения:Датчик обеспечивает измерение относительного давления и вакуума в диапазоне от -1 до 4 бар. Это позволяет использовать его для широкого круга задач, где требуется контроль как избыточного давления, так и разрежения.
Выходной сигнал:Устройство оснащено одним цифровым выходом (PNP/NPN, нормально открытый / нормально закрытый, параметризуемый) и одним аналоговым выходом (4... 20 мА, инвертируемый, масштабируемый). Это обеспечивает гибкость интеграции в различные системы управления, позволяя одновременно получать дискретный сигнал о достижении заданной точки переключения и непрерывное аналоговое значение давления.
Материалы смачиваемых частей и технологическое соединение:Смачиваемые части выполнены из нержавеющей стали (316L/1. 4435) с высокой чистотой поверхности (Ra < 0,4 мкм / Rz = 4 мкм), керамики (99,9 % Al2O3) и ПТФЭ. Технологическое соединение представляет собой резьбовое соединение G 1 наружная резьба с уплотнительным конусом, предназначенное для установки заподлицо. Эти особенности критически важны для обеспечения гигиеничности и предотвращения застойных зон, что соответствует требованиям пищевой и перерабатывающей промышленности, а также процессов CIP и SIP.
Степень защиты:Датчик обладает высокой степенью защиты IP 67 и IP 69К. Защита IP 69К гарантирует устойчивость к воздействию струй воды высокого давления и высоких температур, что необходимо для применения в условиях частых и интенсивных моек, характерных для гигиенических производств.
Отклонение характеристик (Точность):Отклонение характеристик составляет менее ± 0, 2 % от диапазона измерения. Этот показатель отражает высокую точность и повторяемость измерений, обеспечивая надежный контроль технологических процессов.

Преимущества

Универсальность применения благодаря комбинированному выходному сигналу (цифровой и аналоговый), что упрощает интеграцию в различные системы автоматизации.
Высокая гигиеничность и устойчивость к агрессивным средам за счет применения нержавеющей стали (316L/1. 4435), керамики и ПТФЭ в смачиваемых частях, а также конструкции для установки заподлицо.
Надежная работа в жестких условиях эксплуатации, подтвержденная степенью защиты IP 67 и IP 69К, а также прочным корпусом из нержавеющей стали.

Характеристики Датчик давления промывки с аналоговым дисплеем IFM PG-004-REA01-MFRKG/US/ /P PG2895

Основные характеристики

MAWP для приложений согласно CRN[бар]	30 бар
MTTF[лет]	100
Аналоговая конечная точка	0...6.4 bar0...92.8 psi
Аналоговая начальная точка	-1...5.4 бар-14.5...78.3 psi
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PG2895
В шагах от	0.005 bar0.05 psi
Вес	533.45
Время задержки включения [с]	6
Время отклика	<, 10 мс
Время реакции на импульс аналогового выхода [мс]	25
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Габариты	153 x 100 x 57 мм
Демпфирование аналогового выхода dAA[s]	0.01...30
Диапазон измерения	-1...4 bar-14.5...58 psi
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...70 °C)
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Замечания	Отклонение характеристик в расширенном диапазоне отображения: 1,5 % от диапазона. Точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона.
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...30
Интегрированный сторожевой таймер	да
Класс защиты	III
Код производителя	PG-004-REA01-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, политетрафторэтилен, смотровое стекло: многослойное безопасное стекло толщиной 4 мм
Материалы (смачиваемые части)	Характеристики поверхности нержавеющей стали (316L/1.4435): Ra &, lt, 0,4 мкм / Rz = 4 мкм, керамика (99,9 % Al2O3), ПТФЭ
Мин. разрывное давление	100 бар 1450 фунтов на кв. дюйм 10 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	30 бар 435 фунтов на кв. дюйм 3 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,05, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтые, точки переключения, светодиодное кольцо, красное, функциональный дисплей, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения, аналоговый дисплей, вращающийся на 0...350°, указатель не виден, когда устройство отключено, измеряемые значения, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 70, (24 V)
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Рабочее напряжение[В]	18...32 DC
Расширенный диапазон отображения (макс.)	6.4 bar92.8 psi
С масштабом	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...125, (145 max. 1h)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба уплотнительный конус Внимание: агрегат должен устанавливаться только в технологическом соединении для уплотнительного конуса G1, Уплотнительный конус G1A агрегата подходит только для адаптеров с металлическим концевым упором.
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-1...6.39 bar-14.5...92.65 psi
Точность точки переключения [% от диапазона]	<, ± 0,2, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.99...6.4 bar-14.35...92.8 psi
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	50
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
