Датчик давления промывки с аналоговым дисплеем IFM PG-010-REA01-MFRKG/US/ /P PG2894

Код товара: 190268

IFM Производитель

83 959 ₽

Быстрый заказ

Характеристики

Код производителяPG2894

АртикулPG2894

Код производителяPG-010-REA01-MFRKG/US/ /P

Все характеристики

IFM PG2894 дополнительные характеристики

Описание

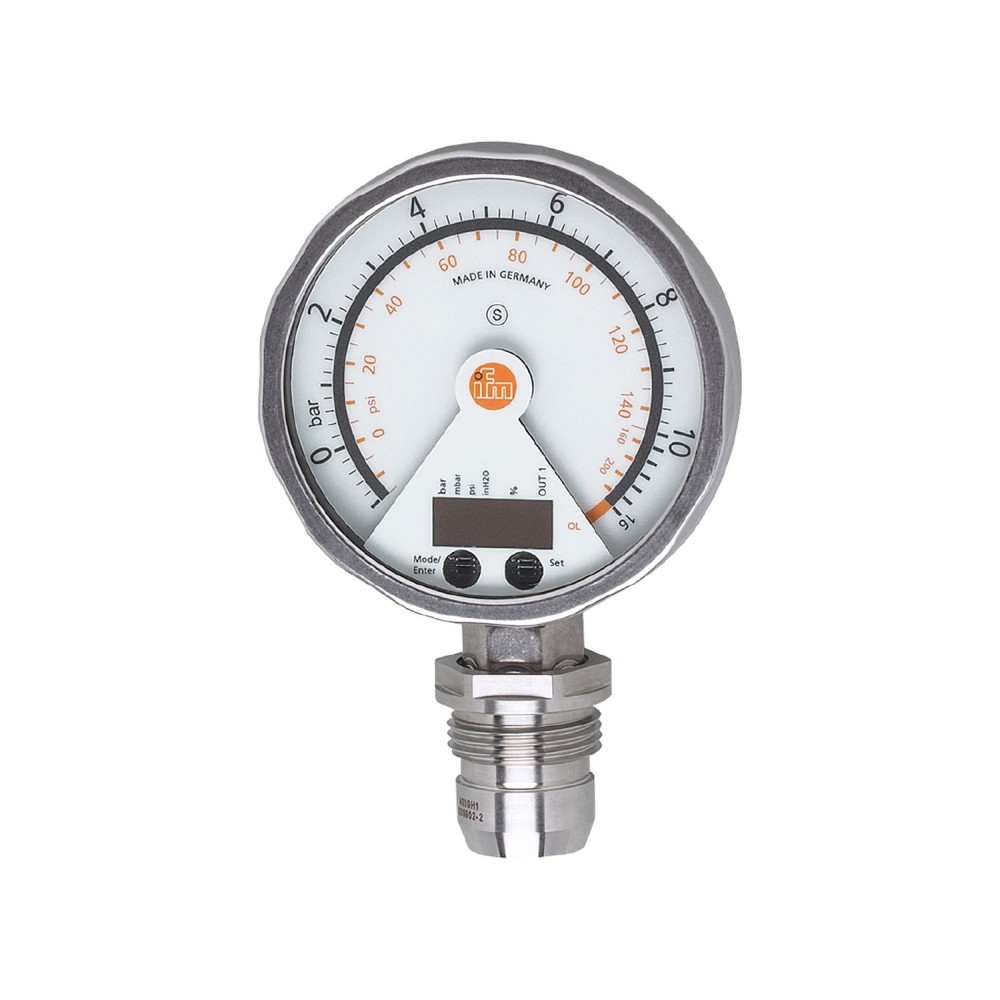

Датчик давления IFM PG2894 (PG-010-REA01-MFRKG/US/ /P)

Датчик давления IFM PG2894 представляет собой комбинированное устройство, включающее аналоговый дисплей, реле давления и преобразователь, предназначенное для точного измерения давления в промышленных условиях. Данная модель разработана с учетом требований к гигиене и долговечности, что делает ее применимой в пищевой и перерабатывающей промышленности.

Основные технические характеристики

Датчик IFM PG2894 обладает рядом ключевых параметров, определяющих его функциональность и область применения:

Диапазон измерения и тип давления:Устройство обеспечивает измерение давления в диапазоне от -1 до 10 бар. Поддерживается работа с относительным давлением и вакуумом, что расширяет спектр его применения в различных технологических процессах.

Выходной сигнал:Датчик оснащен как коммутационным, так и аналоговым выходным сигналом. Аналоговый выход 4... 20 мА позволяет интегрировать устройство в системы автоматизации для непрерывного мониторинга, а конфигурируемый коммутационный выход (нормально открытый/нормально закрытый) обеспечивает гибкость в управлении процессами.

Материалы смачиваемых частей и технологическое соединение:Смачиваемые части выполнены из нержавеющей стали (316L/1. 4435), керамики (99, 9 % Al₂O₃) и ПТФЭ. Плоское технологическое соединение с наружной резьбой G 1 и уплотнительным конусом обеспечивает соответствие гигиеническим стандартам и возможность использования в процессах CIP и SIP.

Степень защиты:Устройство имеет высокую степень защиты IP 67 и IP 69К. Это гарантирует надежную работу в условиях высокой влажности, запыленности и при воздействии струй воды под высоким давлением, что критично для агрессивных промышленных сред и процессов мойки.

Рабочая температура среды:Датчик предназначен для работы со средами в температурном диапазоне от -25 °C до 125 °C, с возможностью кратковременного воздействия до 145 °C в течение одного часа. Это обеспечивает стабильность измерений в широком диапазоне производственных условий.

Преимущества

Датчик давления IFM PG2894 предлагает следующие ключевые преимущества:

Универсальность применения:Комбинация коммутационного и аналогового выходов, а также широкий диапазон измерения и поддержка различных типов давления, обеспечивают гибкость интеграции в разнообразные системы контроля и управления.
Гигиеничность и надежность:Использование высококачественных материалов для смачиваемых частей и плоское технологическое соединение, а также высокая степень защиты IP69K, делают датчик пригодным для использования в самых требовательных гигиенических процессах, включая пищевую промышленность.
Долговечность в сложных условиях:Прочный корпус из нержавеющей стали и высокая степень защиты от внешних воздействий гарантируют продолжительный срок службы и стабильную работу датчика даже в агрессивных промышленных средах.

Характеристики Датчик давления промывки с аналоговым дисплеем IFM PG-010-REA01-MFRKG/US/ /P PG2894

Основные характеристики

MAWP для приложений согласно CRN[бар]	50 бар
MTTF[лет]	100
Аналоговая конечная точка	1.5...16 бар
Аналоговая начальная точка	-1...13.5 бар-14.5...195.7 psi
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PG2894
В шагах от	0.01 bar0.1 psi
Вес	532.4
Время задержки включения [с]	6
Время отклика	<, 10 мс
Время реакции на импульс аналогового выхода [мс]	25
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Габариты	153 x 100 x 57 мм
Демпфирование аналогового выхода dAA[s]	0.01...30
Диапазон измерения	-1...10 bar-14.5...145 psi
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...70 °C)
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Замечания	Отклонение характеристик в расширенном диапазоне отображения: 1,5 % от диапазона. Точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона.
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...30
Интегрированный сторожевой таймер	да
Класс защиты	III
Код производителя	PG-010-REA01-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, политетрафторэтилен, смотровое стекло: многослойное безопасное стекло толщиной 4 мм
Материалы (смачиваемые части)	Характеристики поверхности нержавеющей стали (316L/1.4435): Ra &, lt, 0,4 мкм / Rz = 4 мкм, керамика (99,9 % Al2O3), ПТФЭ
Мин. разрывное давление	150 бар 2175 фунтов на кв. дюйм 15 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	50 бар725 фунтов на кв. дюйм5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,05, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтые, точки переключения, светодиодное кольцо, красное, функциональный дисплей, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения, аналоговый дисплей, вращающийся на 0...350°, указатель не виден, когда устройство отключено, измеряемые значения, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 70, (24 V)
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Рабочее напряжение[В]	18...32 DC
Расширенный диапазон отображения (макс.)	16 бар 232 фунта на квадратный дюйм
С масштабом	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...125, (145 max. 1h)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба уплотнительный конус Внимание: агрегат должен устанавливаться только в технологическом соединении для уплотнительного конуса G1, Уплотнительный конус G1A агрегата подходит только для адаптеров с металлическим концевым упором.
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-1...15.98 bar-14.5...231.8 psi
Точность точки переключения [% от диапазона]	<, ± 0,2, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.98...16 bar-14.2...232 psi
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	50
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
