Датчик давления промывки с аналоговым дисплеем IFM PG-025-REA01-MFRKG/US/ /P PG2893

Код товара: 190267

IFM Производитель

83 959 ₽

Быстрый заказ

Характеристики

Код производителяPG2893

АртикулPG2893

Код производителяPG-025-REA01-MFRKG/US/ /P

Все характеристики

IFM PG2893 дополнительные характеристики

Описание

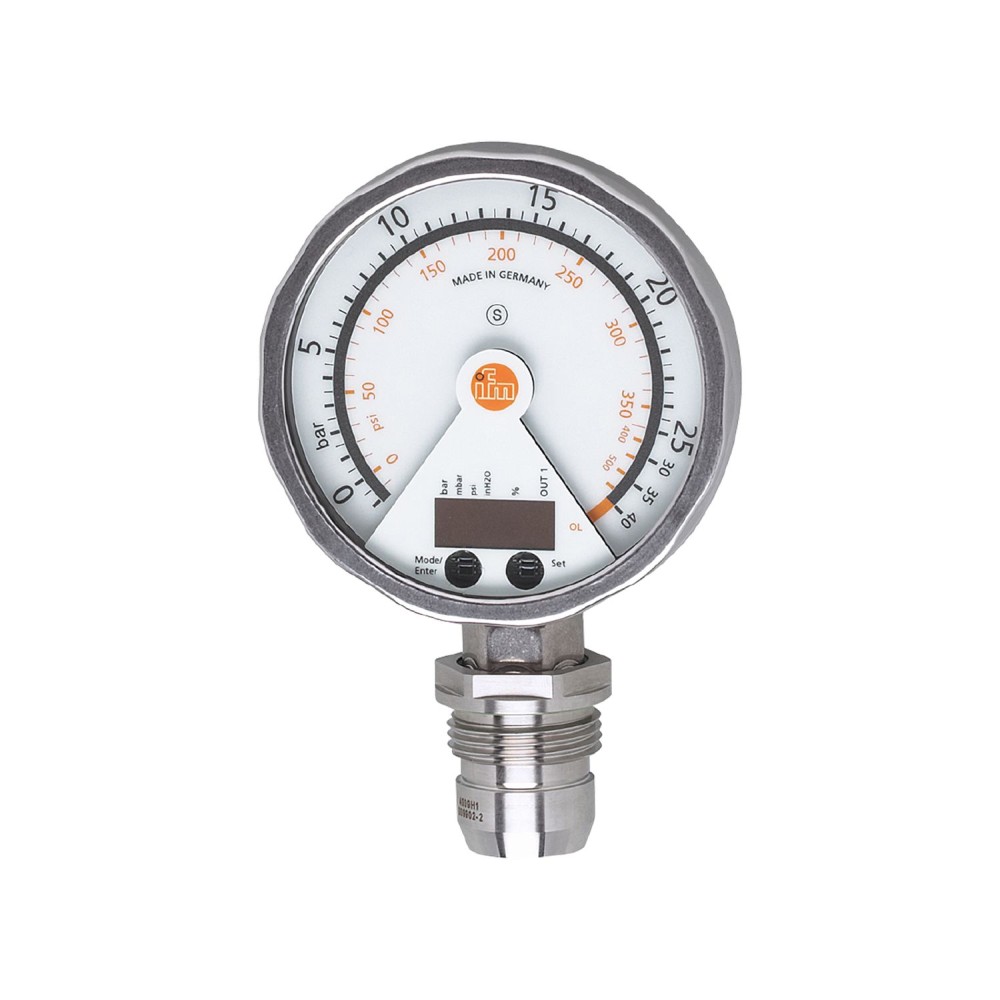

Датчик давления IFM PG2893 с аналоговым дисплеем

Датчик давления IFM PG2893 (код производителя PG-025-REA01-MFRKG/US/ /P) представляет собой интегрированное устройство, объединяющее аналоговый дисплей, реле давления и преобразователь сигнала. Модель разработана для применения в условиях, требующих высокой гигиеничности и надежности, таких как пищевая и перерабатывающая промышленность.

Ключевые технические характеристики

Диапазон измерения и тип давления:Датчик обеспечивает точное измерение давления в диапазоне от -1 до 25 бар. Он предназначен для работы с относительным давлением и вакуумом, что расширяет его применимость в различных промышленных процессах.
Комбинированные выходные сигналы:Устройство оснащено одним программируемым цифровым выходом (PNP/NPN) и одним масштабируемым аналоговым выходом 4... 20 мА. Это обеспечивает гибкую интеграцию в системы автоматизации, позволяя одновременно получать дискретный сигнал о достижении порогового значения и непрерывное значение давления.
Гигиеническое исполнение, материалы и степень защиты:Все смачиваемые части выполнены из коррозионностойких материалов: нержавеющей стали (316L/1. 4435), керамики (99, 9% Al2O3) и PTFE, с поверхностью, соответствующей гигиеническим стандартам (Ra < 0,4 мкм). Плоское технологическое соединение G 1 с наружной резьбой и уплотнительным конусом предназначено для установки заподлицо, что минимизирует зоны застоя продукта. Корпус датчика обладает высокой степенью защиты IP 67 и IP 69K, обеспечивая надежную работу в условиях интенсивной мойки и воздействия агрессивных сред.
Интегрированный дисплей:Датчик оснащен аналоговым дисплеем, поворачивающимся на 0... 350°, и 4-значным буквенно-цифровым дисплеем. Это обеспечивает удобный визуальный контроль текущего давления и состояния устройства непосредственно на месте установки, а также упрощает настройку и диагностику.

Преимущества

Высокая гигиеничность и надежность:Применение специализированных материалов и плоское технологическое соединение гарантируют соответствие строгим требованиям пищевой и фармацевтической промышленности. Высокая степень защиты IP69K обеспечивает устойчивость к агрессивным условиям мойки, включая процессы CIP и SIP.
Универсальность применения:Широкий диапазон измерения давления и способность работать как с избыточным давлением, так и с вакуумом, делают датчик пригодным для использования в разнообразных технологических процессах.
Удобство эксплуатации и интеграции:Наличие комбинированных выходов (цифрового и аналогового) упрощает подключение к системам управления, а информативный поворотный дисплей обеспечивает легкий мониторинг и настройку непосредственно на объекте.

Характеристики Датчик давления промывки с аналоговым дисплеем IFM PG-025-REA01-MFRKG/US/ /P PG2893

Основные характеристики

MAWP для приложений согласно CRN[бар]	60 бар
MTTF[лет]	100
Аналоговая конечная точка	5.24...40 bar75.9...580.2 psi
Аналоговая начальная точка	-1...33.76 бар-14.4...489.6 psi
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PG2893
В шагах от	0.02 bar0.3 psi
Вес	531.8
Время задержки включения [с]	6
Время отклика	<, 10 мс
Время реакции на импульс аналогового выхода [мс]	25
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Габариты	153 x 100 x 57 мм
Демпфирование аналогового выхода dAA[s]	0.01...30
Диапазон измерения	-1...25 bar-14.4...362.7 psi
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...70 °C)
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Замечания	Отклонение характеристик в расширенном диапазоне отображения: 1,5 % от диапазона. Точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона.
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...30
Интегрированный сторожевой таймер	да
Класс защиты	III
Код производителя	PG-025-REA01-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, политетрафторэтилен, смотровое стекло: многослойное безопасное стекло толщиной 4 мм
Материалы (смачиваемые части)	Характеристики поверхности нержавеющей стали (316L/1.4435): Ra &, lt, 0,4 мкм / Rz = 4 мкм, керамика (99,9 % Al2O3), ПТФЭ
Мин. разрывное давление	350 бар 5070 фунтов на кв. дюйм 35 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	100 бар 1450 фунтов на кв. дюйм 10 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,05, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтые, точки переключения, светодиодное кольцо, красное, функциональный дисплей, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения, аналоговый дисплей, вращающийся на 0...350°, указатель не виден, когда устройство отключено, измеряемые значения, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 70, (24 V)
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Рабочее напряжение[В]	18...32 DC
Расширенный диапазон отображения (макс.)[psi]	580.2
С масштабом	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...125, (145 max. 1h)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба уплотнительный конус Внимание: агрегат должен устанавливаться только в технологическом соединении для уплотнительного конуса G1, Уплотнительный конус G1A агрегата подходит только для адаптеров с металлическим концевым упором.
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-1...39.96 bar-14.4...579.6 psi
Точность точки переключения [% от диапазона]	<, ± 0,2, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.96...40 bar-13.8...580.2 psi
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	50
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
