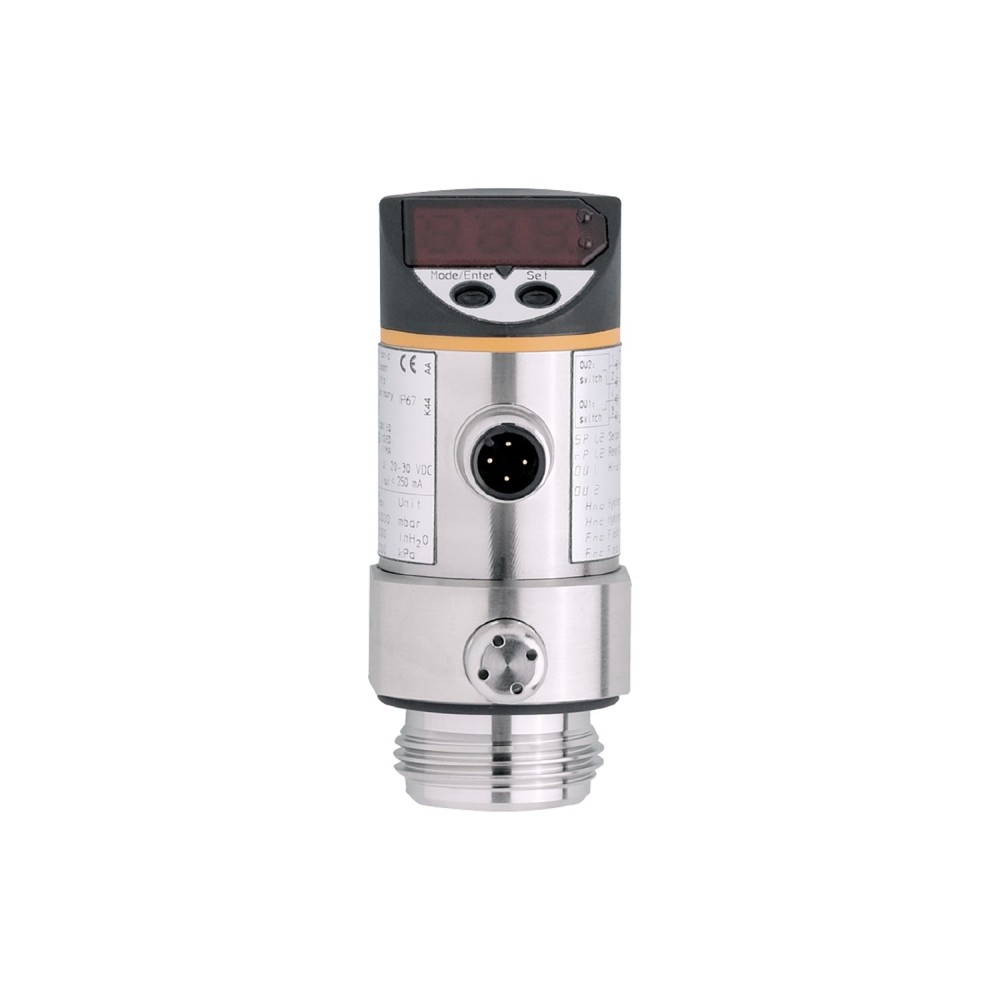

Датчик давления промывки IFM PF-2,5-RES30-MFRKG/US/ /P PF2056

Код товара: 190258

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPF2056

Код производителяPF-2,5-RES30-MFRKG/US/ /P

Все характеристики

IFM PF2056 дополнительные характеристики

Описание

Комбинированное измерение уровня и обнаружение предельного уровня с аналоговым/коммутационным выходом, программируемый аналоговый и коммутационный выход, долговременная стабильность благодаря высокой повторяемости и низкой погрешности линейности, гигиеническая конструкция, соответствующая требованиям пищевой и перерабатывающей промышленности, скрытый монтаж в контейнерах, резервуарах и трубах

Характеристики Датчик давления промывки IFM PF-2,5-RES30-MFRKG/US/ /P PF2056

Основные характеристики

MTTF[лет]	181
Аналоговая конечная точка	0.5...2.5 bar7.3...36.3 psi50...250 kPa
Аналоговая начальная точка	-0.13...1.88 bar-1.8...27.2 psi-13...188 kPa
Аналоговый выход напряжения[В]	0...10, (scalable 1:4)
Аналоговый токовый выход [мА]	4...20, (scalable 1:4)
Артикул	PF2056
В шагах от	0,01 бар 0,1 фунт/кв. дюйм 1 кПа
Вес[г]	313.25
Время задержки включения [с]	0.2
Время отклика[мс]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Демпфирование аналогового выхода dAA в шагах[с]	0 - 0,1 - 0,5 - 2
Диапазон измерения	-0.13...2.5 bar-130...2500 mbar-1.8...36.3 psi-13...250 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Дисплейный блок	бар, фунт/кв. дюйм, кПа
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Жилье	цилиндрический
Заводские настройки	SP1 = 0,63 барP1 = 0,58 барASP = 0,00 барAEP = 2,50 бар
Замечания	Квалификация 3-А действительна только в том случае, если для установки используются адаптеры с квалификацией 3-А.
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...4
Интегрированный сторожевой таймер	да
Класс защиты	III
Код производителя	PF-2,5-RES30-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. время отклика аналогового выхода [мс]	3
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), ПБТ, ПК, ПЭИ, EPDM/X, ФКМ
Материалы (смачиваемые части)	Характеристики поверхности нержавеющей стали (316L/1.4435): Ra &, lt, 0,4 мкм / Rz = 4 мкм, керамика (99,9 % Al2O3), ПТФЭ
Мин. разрывное давление	50 бар725 фунтов на кв. дюйм5000 кПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	100 миллионов
Нет мертвого пространства	да
Номинальное давление	20 бар 290 фунтов на кв. дюйм 2000 кПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (0...80 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,1, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,5, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,6, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	состояние переключения2 светодиода, красный функциональный дисплей7-сегментный светодиодный дисплейизмеренные значения7-сегментный светодиодный дисплей
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, выходной ток/напряжение, демпфирование, адаптация отображаемых значений, дисплей можно поворачивать и отключать, блок отображения, нулевая точка, диапазон
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 60
Приложение	для установки заподлицо в пищевой и перерабатывающей промышленности
Примечания	Пожалуйста, не используйте для новых проектов. Адаптеры больше не доступны в качестве аксессуаров.
Рабочее напряжение[В]	20...30 DC
Размеры[мм]	Ø 34 / L = 85.5
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	вязкие среды и жидкости со взвешенными частицами, жидкости и газы
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение Aseptoflex наружная резьба Aseptoflex
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-0.12...2.49 bar-1.7...36.2 psi-12...249 kPa
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	-0.11...2.5 bar-1.6...36.3 psi-11...250 kPa
Установка	свободно вращающийся корпус на 350°
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 кВЕН 61000-4-6 ВЧ-излучение10 В
