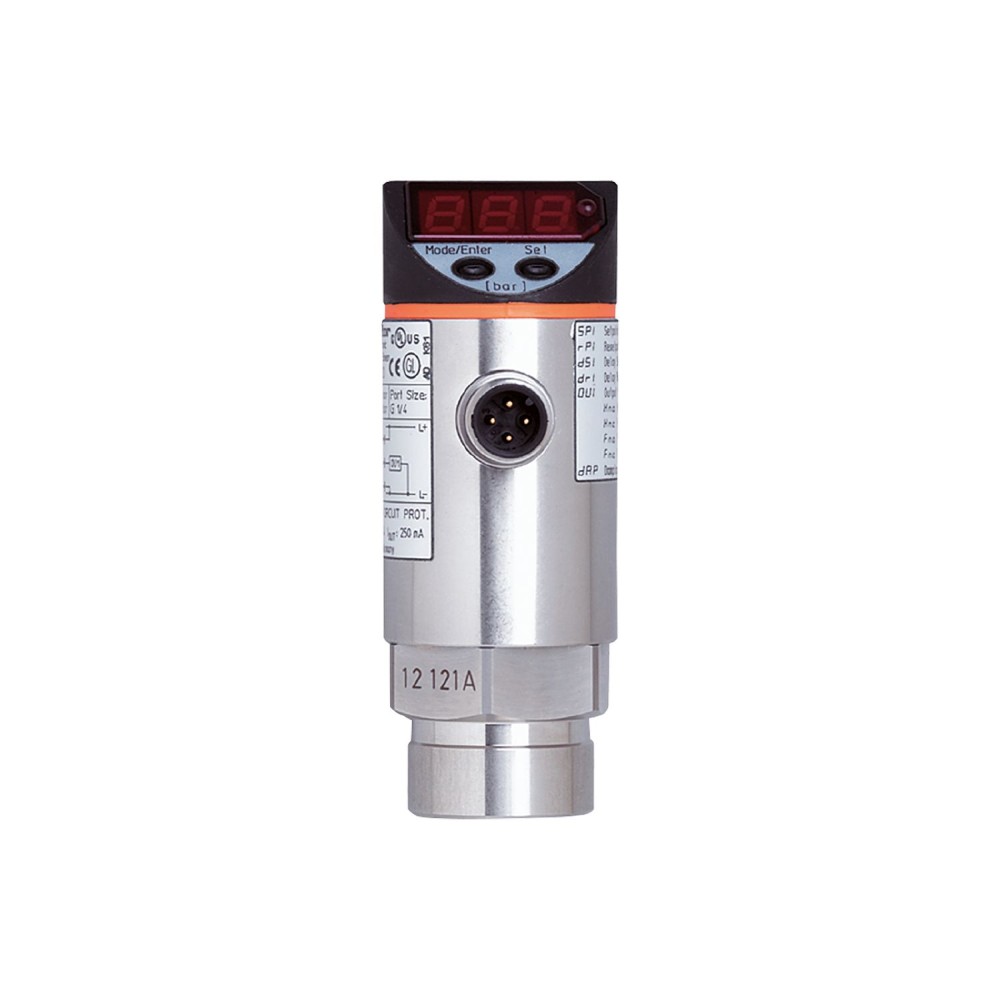

Датчик давления с дисплеем IFM PN-250-SBR14-QFPKA/US/ /V PY9961

Код товара: 190238

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPY9961

Код производителяPN-250-SBR14-QFPKA/US/ /V

Все характеристики

IFM PY9961 дополнительные характеристики

Описание

Два коммутационных выхода, один из которых может быть настроен как диагностический выход, с долговременной стабильностью благодаря высокой защите от перегрузки, срок службы более 100 миллионов циклов давления, хорошо видимый 4-разрядный светодиодный дисплей, возможность выбора единиц измерения давления в зависимости от страны

Характеристики Датчик давления с дисплеем IFM PN-250-SBR14-QFPKA/US/ /V PY9961

Основные характеристики

MTTF[лет]	199
Артикул	PY9961
В шагах от	1 бар 20 фунтов на кв. дюйм 0,1 МПа
Вес[г]	261
Время задержки включения [с]	0.5
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	сигнал переключения
Диапазон измерения	0...250 bar0...3620 psi0...25 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (-20...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Допуск рабочего напряжения[%]	20
Жилье	цилиндрический
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перенапряжения	yes, (<, 60 V DC / <, 40 V AC)
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PN-250-SBR14-QFPKA/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	3
Макс. падение напряжения на коммутируемом выходе переменного тока [В]	3
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), ПК, ПБТ, ПЭИ, ФКМ, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	850 bar12300 psi85 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	400 бар5800 фунтов на кв. дюйм40 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (-20...80 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,25
Отклонение характеристик [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отображать	Дисплей: 3 светодиода, зеленый, состояние переключения, 2 светодиода, желтый, функциональный дисплей, алфавитно-цифровой дисплей, 4-значный, измеряемые значения, алфавитно-цифровой дисплей, 4-значный
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Постоянный номинальный ток коммутационного выхода переменного тока [мА]	100
Потребляемый ток [мА]	<, 50
Программируемое время задержки dS, dr[s]	0, 0,2...50
Рабочее напряжение[В]	24 AC / 18...55 DC
Размеры[мм]	Ø 34 / L = 91.5
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	жидкости и газы
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-20...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 внутренняя резьба
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	1...249 bar20...3600 psi0.1...24.9 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Условно подходит для	Для газообразных сред применение ограничено макс. 25 бар.
Уставка SP	2...250 bar40...3620 psi0.2...25 MPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения переменного тока [Гц]	<, 170
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
