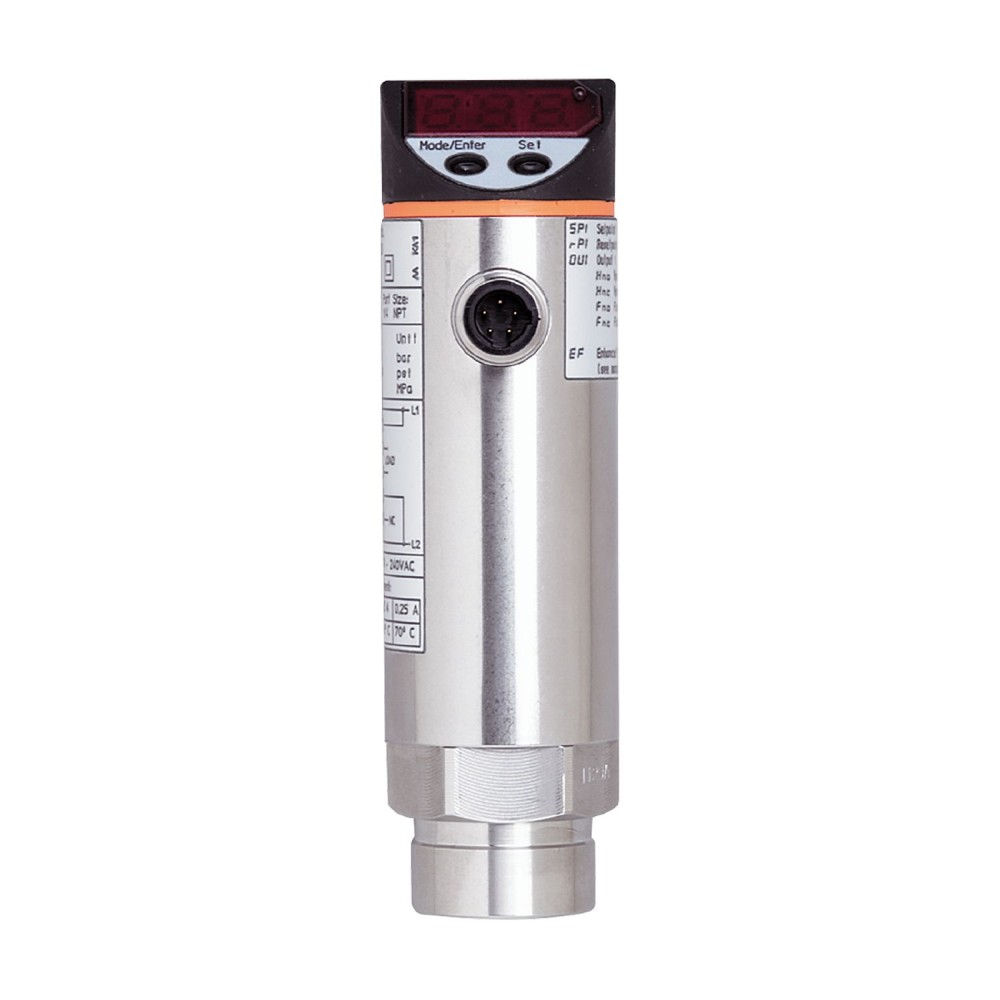

Датчик давления с дисплеем IFM PN-400-SBR14-HFBOW/LS/ /V PY9920

Код товара: 190237

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPY9920

Код производителяPN-400-SBR14-HFBOW/LS/ /V

Все характеристики

IFM PY9920 дополнительные характеристики

Описание

Надежное обнаружение потери давления, вызванной утечками, Беспотенциальный симисторный выход для токов до 2,5 А, Особенно подходит для использования в азоте, Хорошо видимый 4-разрядный светодиодный дисплей, Долговременная стабильность благодаря высокой защите от перегрузки

Характеристики Датчик давления с дисплеем IFM PN-400-SBR14-HFBOW/LS/ /V PY9920

Основные характеристики

MTTF[лет]	224.58
Артикул	PY9920
В шагах от	1 бар 10 фунтов на кв. дюйм 0,1 МПа
Вес[г]	387
Время задержки включения [с]	0.2
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	сигнал переключения
Диапазон измерения	0...400 bar0...5800 psi0...40 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,3, (-25...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Дисплейный блок	бар, фунт/кв. дюйм, МПа
Долгосрочная стабильность [% диапазона]	<, ± 0,1, (per year)
Допуск рабочего напряжения[%]	5...10
Замечания	нк = не используется
Защита	IP 67
Защита от короткого замыкания	нет
Защита от обратной полярности	нет
Защита от перегрузки	нет
Значение процесса демпфирования dAP[s]	0...4
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	да
Класс защиты	II
Код производителя	PN-400-SBR14-HFBOW/LS/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1
Количество цифровых выходов	1
Макс. падение напряжения на коммутируемом выходе переменного тока [В]	2
Материалы	FKM, PA, PBT, PC, нержавеющая сталь (304/1.4301)
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	600 бар8700 фунтов на кв. дюйм60 МПа
Номинальное напряжение переменного тока[В]	<, 250
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-25...80 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,1
Отклонение линейности [% от диапазона]	<, ± 0,5
Отображать	светодиод состояния переключения, красный, функциональный дисплей, 7-сегментный светодиодный дисплей, измеренные значения, 7-сегментный светодиодный дисплей
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, задержка включения/выключения, демпфирование, адаптация отображаемых значений, дисплей можно поворачивать и выключать, блок отображения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Постоянный номинальный ток коммутационного выхода переменного тока [мА]	250, ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C))
Потребляемый ток [мА]	<, 10
Программируемое время задержки dS, dr[s]	0, 0,2,...10, 11,...50
Рабочее напряжение[В]	85...265 AC
Регулировка точки переключения	кнопка программирования
Связь	Разъем: 1 x 1/2&, quot, , кодировка: C
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 внутренняя резьба
Точка сброса rP	2...398 bar30...5770 psi0.2...39.8 MPa
Точность точки переключения [% от диапазона]	<, ± 1,0
Требуемая защита	миниатюрный предохранитель согласно IEC60127-2, лист 1, ≤ 5 А, быстродействующий
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Уставка SP	4...400 bar60...5800 psi0.4...40 MPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения переменного тока [Гц]	<, 160
Электрическое проектирование	Симистор
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 кВЕН 61000-4-6 ВЧ-излучение10 В
