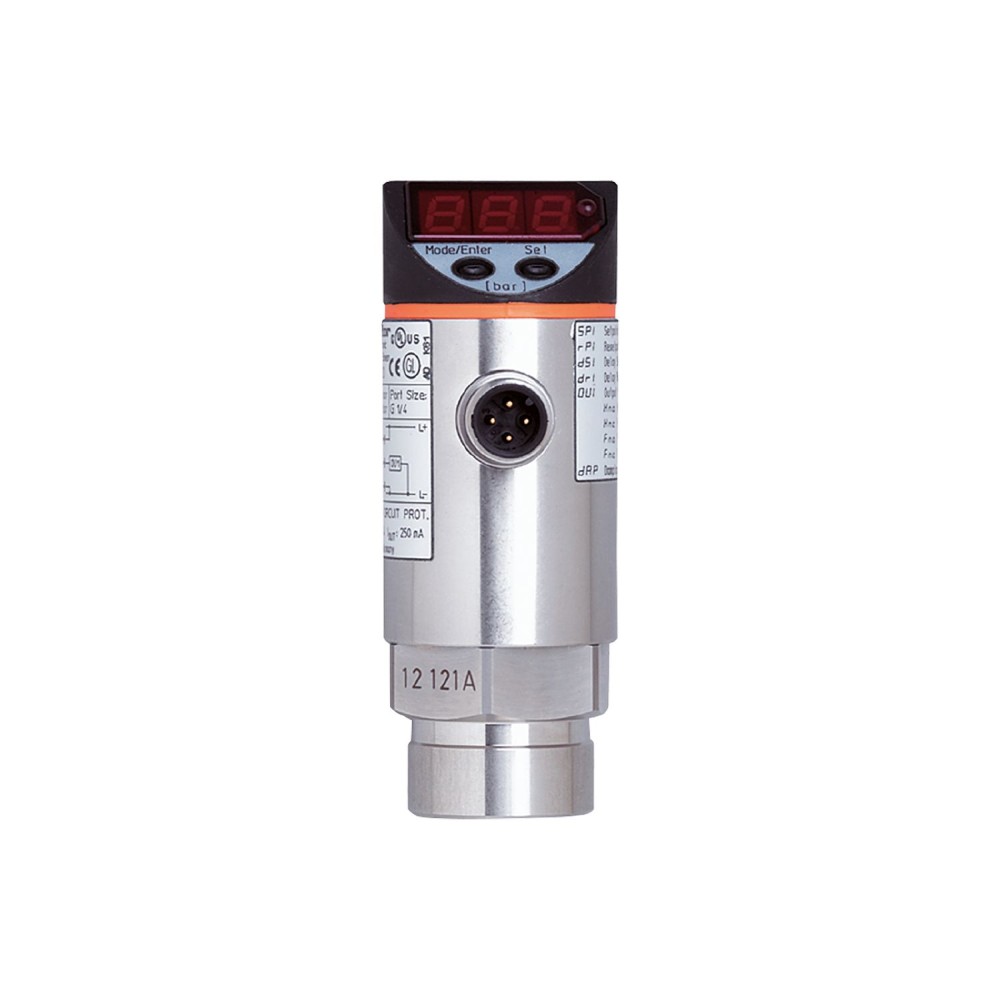

Датчик давления с дисплеем IFM PN-1-1BRBN14-MFRKG/US/ /V PY2209

Код товара: 190236

IFM Производитель

74 084 ₽

Быстрый заказ

Характеристики

Код производителяPY2209

АртикулPY2209

Код производителяPN-1-1BRBN14-MFRKG/US/ /V

Все характеристики

IFM PY2209 дополнительные характеристики

Описание

Датчик давления с дисплеем IFM PN-1-1BRBN14-MFRKG/US/ /V PY2209

Датчик давления IFM PN-1-1BRBN14-MFRKG/US/ /V PY2209 предназначен для точного измерения относительного давления в промышленных системах. Устройство обеспечивает надежный контроль и передачу данных о давлении с высокой стабильностью и точностью.

Ключевые характеристики и их практическое значение

Диапазон измерения:От -15 до 15 psi. Данный диапазон позволяет использовать датчик для мониторинга как избыточного давления, так и вакуума, что делает его применимым в различных технологических процессах.
Тип выходов:Два коммутируемых выхода, один из которых программируется как аналоговый выход 0... 10 В. Такая конфигурация обеспечивает гибкость интеграции датчика в системы управления, поддерживающие как дискретные сигналы, так и аналоговую обратную связь с возможностью масштабирования.
Присоединение к процессу:Резьбовое соединение 1/4" NPT внутренняя резьба. Это стандартное промышленное присоединение гарантирует совместимость с большинством трубопроводных систем и облегчает монтаж.
Степень защиты:IP 65. Высокая степень защиты от пыли и водяных струй обеспечивает надежную работу датчика в неблагоприятных промышленных условиях.
Дисплей:Четырехразрядный буквенно-цифровой светодиодный дисплей. Дисплей обеспечивает удобное визуальное считывание текущих значений давления и упрощает настройку параметров устройства непосредственно на месте установки.

Преимущества

Датчик IFM PN-1-1BRBN14-MFRKG/US/ /V PY2209 обладает следующими преимуществами:
* Универсальность выходов:Комбинация коммутируемых и программируемого аналогового выхода позволяет применять датчик в широком спектре задач автоматизации.
* Надежность в эксплуатации:Степень защиты IP 65 и прочная конструкция из нержавеющей стали гарантируют долговечность и стабильность работы в жестких промышленных условиях.
* Удобство настройки и мониторинга:Встроенный, хорошо видимый дисплей упрощает контроль измеряемых параметров и позволяет оперативно изменять настройки.

Характеристики Датчик давления с дисплеем IFM PN-1-1BRBN14-MFRKG/US/ /V PY2209

Основные характеристики

MTTF[лет]	167.14
Аналоговая конечная точка	-7.5...15 psi
Аналоговая начальная точка	15...7.5 psi
Аналоговый выход	0...10, (scalable 1:4) В
Артикул	PY2209
В шагах [пси]	0.1
Вес	256.5
Время задержки включения [с]	0.3
Время отклика	<, 1.5 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Габариты	Ø 34 / L = 91.5
Демпфирование аналогового выхода dAA[s]	0.01...4
Диапазон измерения	-15...15 psi
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-25...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Дисплейный блок	мбар, рядом, фунт/кв. дюйм, дюйм вод. ст., дюйм рт. ст.
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Заводские настройки	SP1 = -7,5 фунтов на квадратный дюймP1 = -8,1 фунтов на квадратный дюймSP2 = 7,5 фунтов на квадратный дюймP2 = 6,9 фунтов на квадратный дюймASP = -15 фунтов на квадратный дюймAEP = 15 фунтов на квадратный дюйм
Защита	IP 65
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...4
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PN-1-1BRBN14-MFRKG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. время отклика аналогового выхода [мс]	3
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), ПК, ПБТ, ПЭИ, ФКМ, ПТФЭ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	725 фунтов на квадратный дюйм5 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	100 миллионов
Номинальное давление	290 фунтов на кв. дюйм2 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-25...80 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,1, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (Уменьшение 1:1, BFSL = прямая линия наилучшего соответствия, LS = настройка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленый, состояние переключения, 2 светодиода, желтый, функциональный дисплей, алфавитно-цифровой дисплей, 4-значный, измеряемые значения, алфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, выходной ток/напряжение, демпфирование, адаптация отображаемых значений, дисплей можно поворачивать и отключать, блок отображения, нулевая точка, диапазон
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 35
Рабочее напряжение[В]	18...32 постоянного тока, (два SELV/PELV)
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT внутренняя резьба
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-14.9...14.9 psi
Точность точки переключения [% от диапазона]	<, ± 0,4, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-14.8...15 psi
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 500
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
