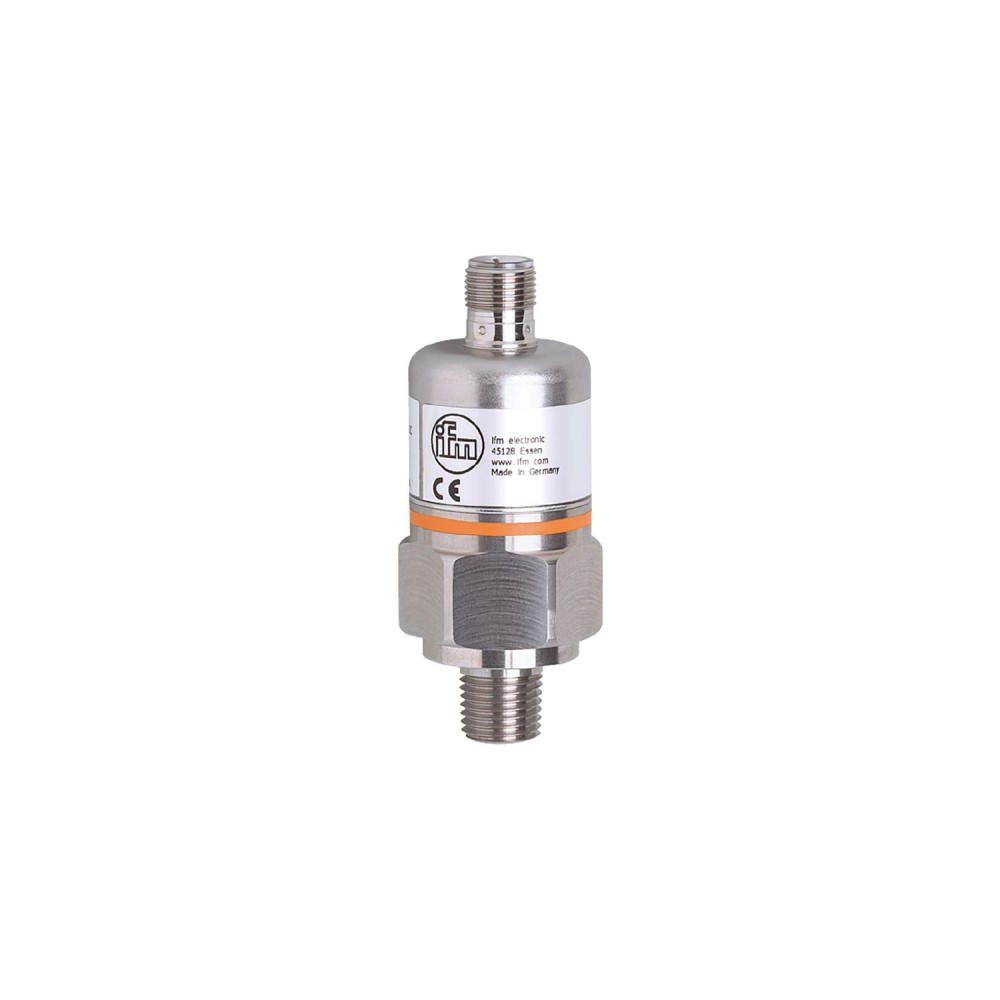

Датчик давления с керамической измерительной ячейкой IFM PA-020PRBN14-B-DVG/US/ /V PX9134

Код товара: 190233

IFM Производитель

37 556 ₽

Быстрый заказ

Характеристики

Код производителяPX9134

АртикулPX9134

Код производителяPA-020PRBN14-B-DVG/US/ /V

Все характеристики

IFM PX9134 дополнительные характеристики

Описание

Датчик давления IFM PA-020PRBN14-B-DVG/US/ /V PX9134 с керамической измерительной ячейкой

Датчик давления IFM PA-020PRBN14-B-DVG/US/ /V (артикул PX9134) предназначен для точного и надежного определения давления в промышленных и мобильных системах. Устройство обеспечивает стабильную работу в сложных условиях благодаря использованию керамической измерительной ячейки и прочной конструкции.

Ключевые технические характеристики

Диапазон измерения и выходной сигнал:Датчик измеряет относительное давление в диапазоне от 0 до 200 psi (0... 1380 kPa). Выходной сигнал 0... 10 В позволяет интегрировать устройство в большинство систем управления и автоматизации.

Материалы конструкции и тип измерительной ячейки:Смачиваемые части выполнены из нержавеющей стали (303/1. 4305), керамики и FKM, что обеспечивает высокую химическую совместимость с различными средами, включая жидкости и газы. Керамическая измерительная ячейка способствует долговременной стабильности и устойчивости к перегрузкам.

Защита и устойчивость к внешним воздействиям:Корпус датчика соответствует классу защиты IP 65, что обеспечивает защиту от пыли и водяных струй, позволяя использовать его в неблагоприятных промышленных средах. Высокая ударопрочность (50 g при 11 ms согласно DIN IEC 68-2-27) и вибростойкость (20 g в диапазоне 10... 2000 Hz согласно DIN IEC 68-2-6) гарантируют надежную работу в условиях механических нагрузок.

Долгосрочная стабильность и ресурс:Датчик характеризуется высокой долгосрочной стабильностью, отклонение составляет менее ± 0, 05 % от диапазона измерения за 6 месяцев. Заявленный ресурс более 100 миллионов циклов изменения давления свидетельствует о длительном сроке службы устройства.

Преимущества

Высокая надежность в сложных условиях:Сочетание керамической измерительной ячейки, прочных материалов и класса защиты IP 65 обеспечивает стабильную работу датчика в агрессивных средах и при значительных механических воздействиях.
Точность и стабильность измерений:Аналоговый выход 0... 10 В и низкое отклонение долгосрочной стабильности гарантируют высокую точность и повторяемость показаний на протяжении всего срока службы.
Длительный срок эксплуатации:Ресурс в 100 миллионов циклов давления и устойчивость к перегрузкам снижают потребность в частом обслуживании и замене оборудования.

Характеристики Датчик давления с керамической измерительной ячейкой IFM PA-020PRBN14-B-DVG/US/ /V PX9134

Основные характеристики

MTTF[лет]	550
Аналоговый выход	0...10 В
Артикул	PX9134
Вес	212.5
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...200 psi0...1380 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PA-020PRBN14-B-DVG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (316L/1.4404), FKM, PA, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	2175 фунтов на кв. дюйм 15 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	100 миллионов
Номинальное давление	1087 psi7.5 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,15, (0...80 °C)
Общее количество выходов	1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,35 (BFSL) / &, lt, ± 0,75 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Повторяемость [% диапазона]	&, lt, 0,1, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 18
Рабочее напряжение[В]	16...32 DC
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение 30 В/мEN 61000-4-4 Burst2 кВEN 61000-4-6 HF-проводимое 10 Визлучение помех согласно автомобильной директиве 2004/104/EC / CISPR 25Помехоустойчивость согласно автомобильной директиве 2004/104/EC / ISO 11452-2HF-излучение 100 В/импульсная устойчивость ISO 7637-2 / уровень серьезности 3
