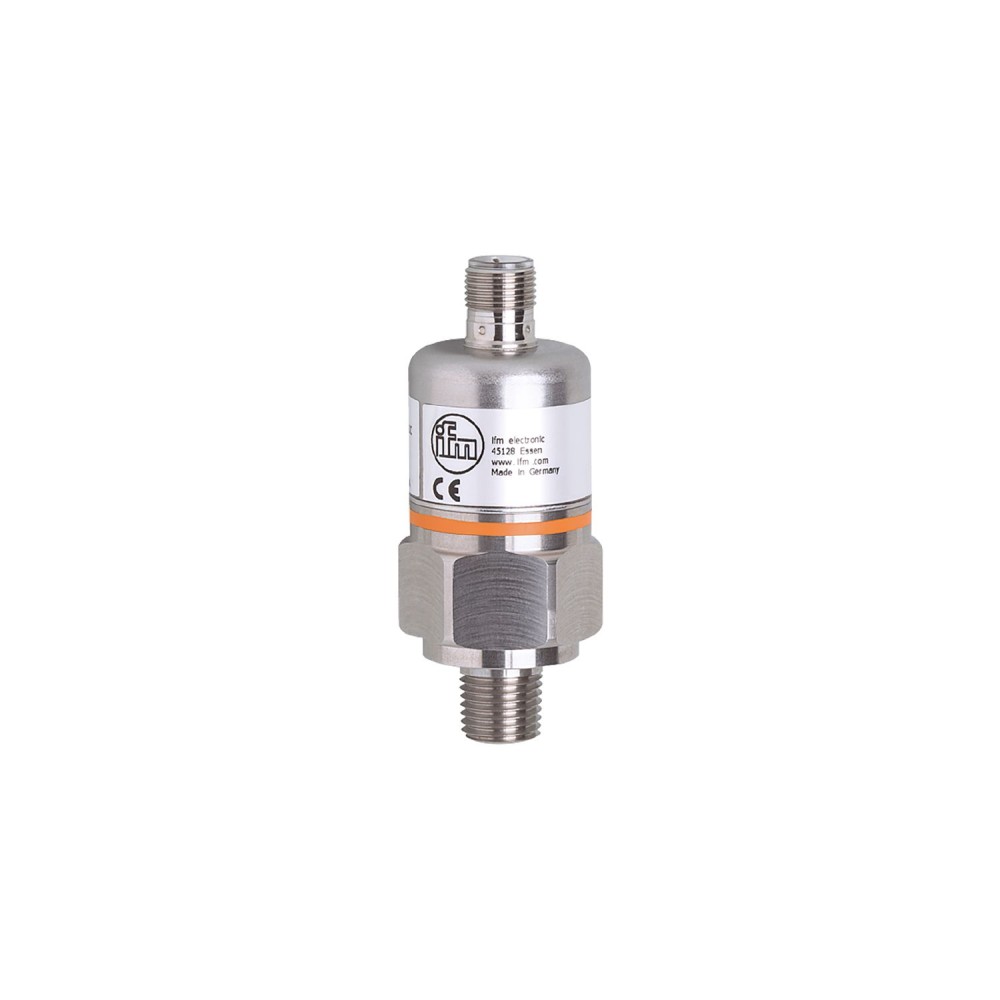

Датчик давления с керамической измерительной ячейкой IFM PA-100PSBN14-B-DVG/US/ /V PX9112

Код товара: 190226

IFM Производитель

37 557 ₽

Быстрый заказ

Характеристики

Код производителяPX9112

АртикулPX9112

Код производителяPA-100PSBN14-B-DVG/US/ /V

Все характеристики

IFM PX9112 дополнительные характеристики

Описание

Датчик давления IFM PA-100PSBN14-B-DVG/US/ /V (PX9112) с керамической измерительной ячейкой

Датчик давления IFM PA-100PSBN14-B-DVG/US/ /V (артикул PX9112) предназначен для точного и надежного определения давления в промышленных и мобильных системах. Устройство обеспечивает стабильную работу в сложных условиях эксплуатации благодаря прочной конструкции и передовым технологиям измерения.

Ключевые технические характеристики

Диапазон измерения:0... 1000 psi (0... 6900 кПа). Данный диапазон обеспечивает возможность применения датчика в системах с высокими показателями давления, что делает его универсальным решением для различных промышленных задач.

Тип измерительной ячейки и выходной сигнал:В основе работы датчика лежит керамическая измерительная ячейка, обеспечивающая высокую точность и долговременную стабильность. Аналоговый выходной сигнал 0... 10 В гарантирует легкую интеграцию с большинством стандартных систем управления и сбора данных.

Степень защиты IP 68 / IP 69К:Высокий класс защиты от пыли, влаги и воздействия струй воды под высоким давлением позволяет использовать датчик в агрессивных средах и при частой мойке оборудования, обеспечивая надежность и долговечность.

Материалы смачиваемых частей:Смачиваемые части выполнены из нержавеющей стали (303/1. 4305), керамики и FKM, что обеспечивает химическую стойкость и совместимость с широким спектром рабочих сред, включая жидкости и газы.

Долгосрочная стабильность и надежность:Датчик характеризуется долгосрочной стабильностью менее ± 0, 05 % от диапазона измерения за 6 месяцев и минимальным сроком службы в 100 миллионов циклов изменения давления, что снижает потребность в частом обслуживании и калибровке.

Основные преимущества

Высокая точность и стабильность измерений:Керамическая измерительная ячейка в сочетании с низким показателем долгосрочной нестабильности гарантирует получение достоверных данных на протяжении всего срока эксплуатации.
Устойчивость к внешним воздействиям:Корпус из нержавеющей стали и степень защиты IP 68 / IP 69К обеспечивают надежную работу датчика в условиях повышенной влажности, запыленности, вибраций и ударов.
Универсальность применения:Широкий диапазон измерения и стандартный аналоговый выход 0... 10 В позволяют использовать датчик в разнообразных промышленных и мобильных приложениях.

Характеристики Датчик давления с керамической измерительной ячейкой IFM PA-100PSBN14-B-DVG/US/ /V PX9112

Основные характеристики

MTTF[лет]	550
Аналоговый выход	0...10 В
Артикул	PX9112
Вес	213
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...1000 psi0...6900 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,3, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 68, IP 69К
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PA-100PSBN14-B-DVG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (316L/1.4404), FKM, PA, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	9400 фунтов на кв. дюйм65 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	100 миллионов
Номинальное давление	4350 фунтов на кв. дюйм30 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (0...80 °C)
Общее количество выходов	1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,35 (BFSL) / &, lt, ± 0,75 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Повторяемость [% диапазона]	&, lt, 0,15, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 18
Рабочее напряжение[В]	16...32 DC
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение 30 В/мEN 61000-4-4 Burst2 кВEN 61000-4-6 HF-проводимое 10 Визлучение помех согласно автомобильной директиве 2004/104/EC / CISPR 25Помехоустойчивость согласно автомобильной директиве 2004/104/EC / ISO 11452-2HF-излучение 100 В/импульсная устойчивость ISO 7637-2 / уровень серьезности 3
