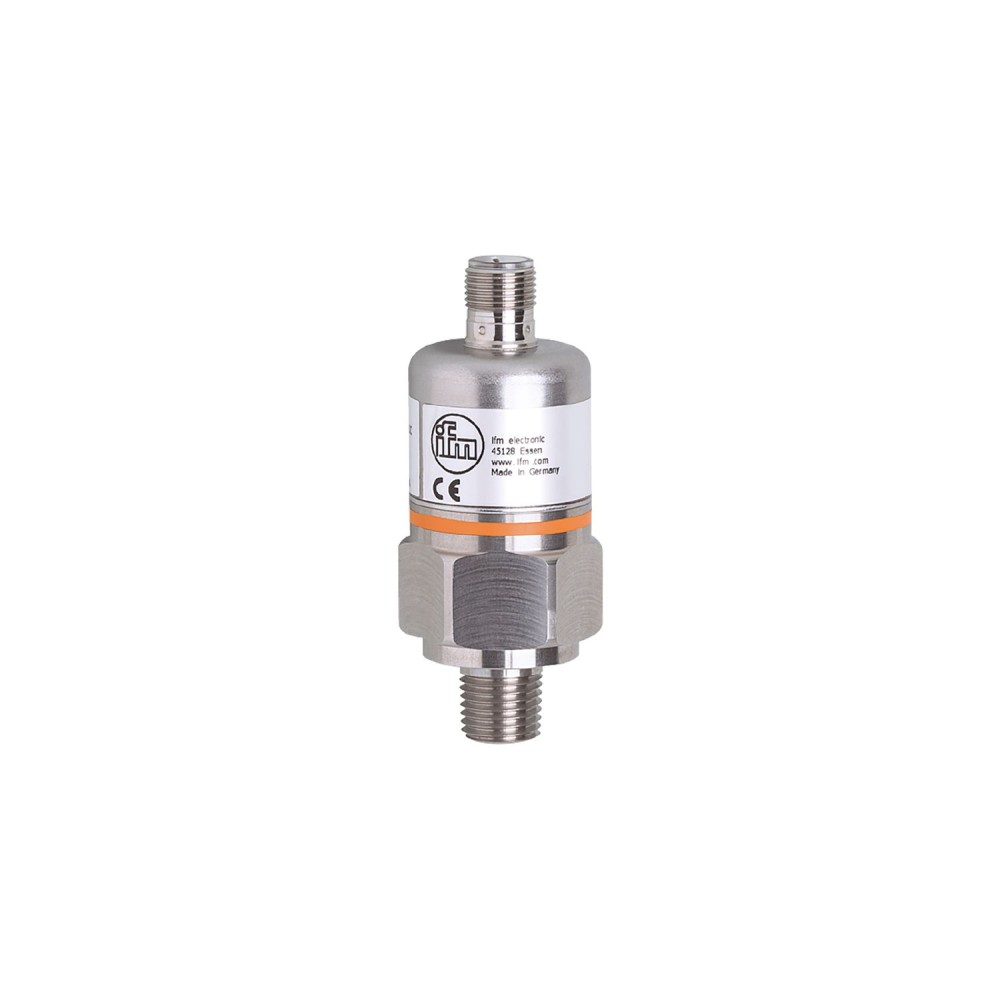

Датчик давления с керамической измерительной ячейкой IFM PA-300PSBN14-B-DVG/US/ /V PX9111

Код товара: 190225

IFM Производитель

35 826 ₽

Быстрый заказ

Характеристики

Код производителяPX9111

АртикулPX9111

Код производителяPA-300PSBN14-B-DVG/US/ /V

Все характеристики

IFM PX9111 дополнительные характеристики

Описание

Датчик давления IFM PA-300PSBN14-B-DVG/US/ /V (PX9111)

Датчик давления IFM PA-300PSBN14-B-DVG/US/ /V (артикул PX9111) представляет собой устройство для точного измерения относительного давления в промышленных и мобильных системах. Он оснащен керамической измерительной ячейкой, обеспечивающей надежность и долговременную стабильность.

Ключевые характеристики

Диапазон измерения: Датчик предназначен для работы в диапазоне от 0 до 3000 psi, что эквивалентно 0 до 20700 kPa. Это позволяет применять его в системах с широким спектром рабочих давлений.
Тип давления: Измерение осуществляется по принципу относительного давления, что означает измерение давления относительно текущего атмосферного давления.
Аналоговый выход: Устройство обеспечивает аналоговый выходной сигнал 0... 10 В. Это стандартный унифицированный сигнал, упрощающий интеграцию датчика в различные системы управления и сбора данных.
Степень защиты: Корпус датчика соответствует классам защиты IP 68 и IP 69К. Это гарантирует высокую устойчивость к проникновению пыли и воды, включая защиту от временного погружения и воздействия струй воды под высоким давлением и высокой температурой, что делает его пригодным для эксплуатации в суровых условиях.
Материалы смачиваемых частей: Части, контактирующие с измеряемой средой, изготовлены из нержавеющей стали (303/1. 4305), керамики и FKM. Выбор этих материалов обеспечивает химическую совместимость с широким спектром жидкостей и газов, а также коррозионную стойкость.

Преимущества

Долговременная стабильность: Благодаря керамической измерительной ячейке и высокой защите от перегрузок, датчик демонстрирует долгосрочную стабильность с отклонением менее ± 0, 05 % от диапазона за 6 месяцев.
Исключительная долговечность: Устройство рассчитано на срок службы более 100 миллионов циклов изменения давления, что обеспечивает продолжительную и бесперебойную работу в динамичных условиях.
Устойчивость к внешним воздействиям: Конструкция датчика обеспечивает высокую устойчивость к ударам и вибрациям, что критически важно для применения в мобильном оборудовании и в условиях интенсивной промышленной эксплуатации.

Характеристики Датчик давления с керамической измерительной ячейкой IFM PA-300PSBN14-B-DVG/US/ /V PX9111

Основные характеристики

MTTF[лет]	550
Аналоговый выход	0...10 В
Артикул	PX9111
Вес	214
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...3000 psi0...20700 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,3, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 68, IP 69К
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PA-300PSBN14-B-DVG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (316L/1.4404), FKM, PA, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	12300 psi84.8 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	100 миллионов
Номинальное давление	5800 фунтов на кв. дюйм 40 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (0...80 °C)
Общее количество выходов	1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,35 (BFSL) / &, lt, ± 0,75 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Повторяемость [% диапазона]	&, lt, 0,15, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 18
Рабочее напряжение[В]	16...32 DC
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение 30 В/мEN 61000-4-4 Burst2 кВEN 61000-4-6 HF-проводимое 10 Визлучение помех согласно автомобильной директиве 2004/104/EC / CISPR 25Помехоустойчивость согласно автомобильной директиве 2004/104/EC / ISO 11452-2HF-излучение 100 В/импульсная устойчивость ISO 7637-2 / уровень серьезности 3
