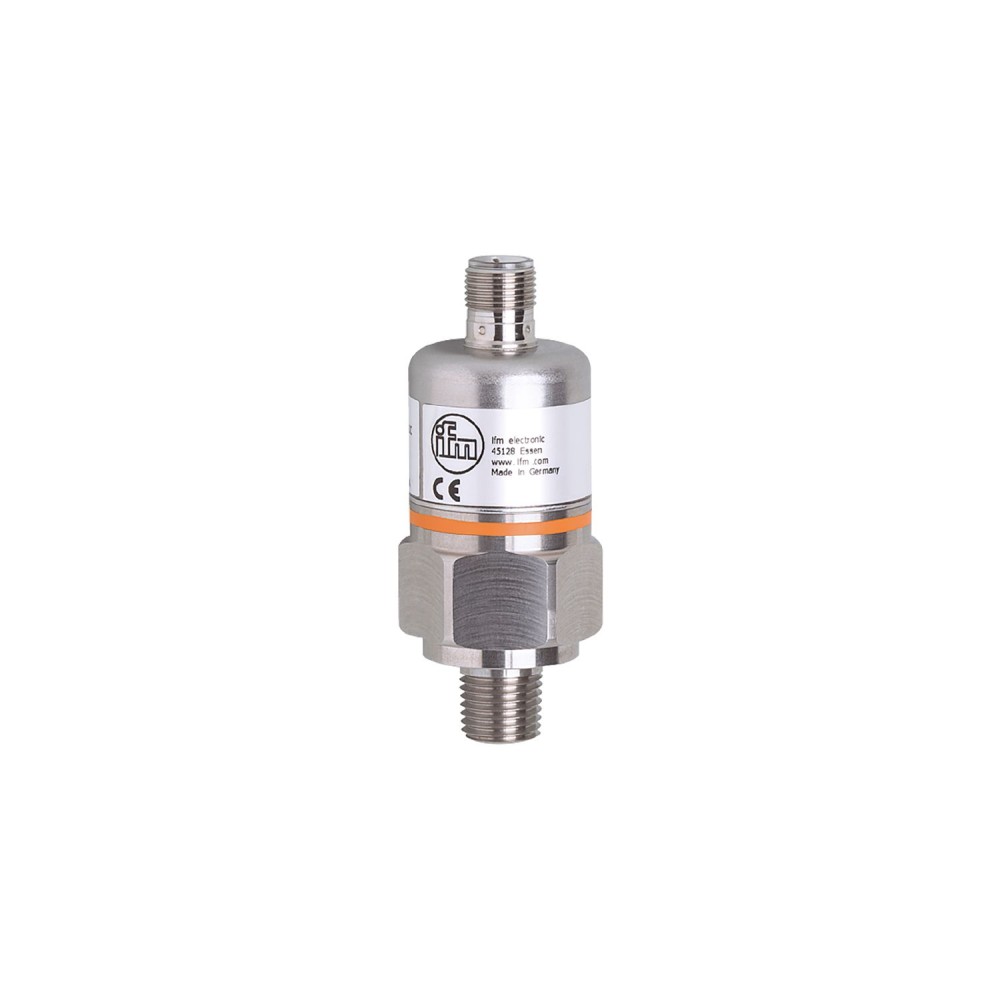

Датчик давления с керамической измерительной ячейкой IFM PA-500PSBN14-B-DVG/US/ /V PX9110

Код товара: 190224

IFM Производитель

35 820 ₽

Быстрый заказ

Характеристики

Код производителяPX9110

АртикулPX9110

Код производителяPA-500PSBN14-B-DVG/US/ /V

Все характеристики

IFM PX9110 дополнительные характеристики

Описание

Датчик давления IFM PA-500PSBN14-B-DVG/US/ /V PX9110 с керамической измерительной ячейкой

Датчик давления IFM PA-500PSBN14-B-DVG/US/ /V PX9110 предназначен для надежного определения давления в промышленных и мобильных применениях. Устройство обеспечивает точный аналоговый выходной сигнал и отличается высокой долговременной стабильностью благодаря усиленной защите от перегрузок.

Ключевые технические характеристики

Диапазон измерения:Датчик обеспечивает диапазон измерения от 0 до 5000 psi (от 0 до 34500 kPa). Это позволяет использовать его в системах с высоким давлением, обеспечивая широкий спектр применения в различных промышленных и мобильных установках.

Тип измерительной ячейки:В датчике используется керамическая измерительная ячейка. Данная технология гарантирует высокую долговременную стабильность, устойчивость к коррозии и динамическим пикам давления, что способствует надежности измерений даже в агрессивных средах и при частых изменениях давления.

Выходной сигнал:Устройство оснащено аналоговым выходом 0... 10 В. Это обеспечивает точную и непрерывную передачу данных о текущем давлении для эффективной интеграции с системами управления и мониторинга.

Степень защиты:Датчик соответствует стандартам защиты IP68 и IP69K. Это обеспечивает полную защиту от проникновения пыли и воды, включая струи воды высокого давления, что критически важно для использования в суровых промышленных условиях и на оборудовании, подвергающемся регулярной мойке.

Долговечность и устойчивость:Заявленный срок службы составляет более 100 миллионов циклов давления. Кроме того, датчик обладает высокой устойчивостью к ударам (50 g согласно DIN IEC 68-2-27) и вибрации (20 g в диапазоне 10... 2000 Hz согласно DIN IEC 68-2-6), что гарантирует длительную и бесперебойную работу в динамичных и нагруженных условиях эксплуатации.

Преимущества

Высокая надежность и стабильность:Применение керамической измерительной ячейки и усиленная защита от перегрузок обеспечивают долговременную стабильность характеристик и точность измерений на протяжении всего срока службы.
Устойчивость к внешним воздействиям:Высокая степень защиты IP68/IP69K в сочетании с устойчивостью к ударам и вибрации делает датчик пригодным для эксплуатации в сложных промышленных условиях, включая мобильные приложения.
Широкий диапазон применения:Благодаря широкому диапазону измерения и надежной конструкции, датчик подходит для контроля давления в различных промышленных процессах, где требуется высокая точность и долговечность.

Характеристики Датчик давления с керамической измерительной ячейкой IFM PA-500PSBN14-B-DVG/US/ /V PX9110

Основные характеристики

MTTF[лет]	531
Аналоговый выход	0...10 В
Артикул	PX9110
Вес	207.5
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...5000 psi0...34500 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,4, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 68, IP 69К
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PA-500PSBN14-B-DVG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (316L/1.4404), FKM, PA, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	17400 psi120 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	100 миллионов
Номинальное давление	11600 psi80 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,3, (0...80 °C)
Общее количество выходов	1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,35 (BFSL) / &, lt, ± 0,75 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Повторяемость [% диапазона]	&, lt, 0,15, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 18
Рабочее напряжение[В]	16...32 DC
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение 30 В/мEN 61000-4-4 Burst2 кВEN 61000-4-6 HF-проводимое 10 Визлучение помех согласно автомобильной директиве 2004/104/EC / CISPR 25Помехоустойчивость согласно автомобильной директиве 2004/104/EC / ISO 11452-2HF-излучение 100 В/импульсная устойчивость ISO 7637-2 / уровень серьезности 3
